Témata: Družice czCube

ales - 23/4/2009 - 17:45

Prostor pro nápady na vylepšení konstrukce amatérské družice czCube.


Alchymista - 1/6/2009 - 23:36

quote:
quote:
cubesat má mať theter, čo keby sa po ňom ten "minirob" párkrát prešiel ako "povrazochodec", mohol by niesť kameru a "ofotiť" satelit zvonku.
OK alamo, máš k dispozici 50g a 50cm3. Pokud v tomto limitu dokážeš do roka postavit uvažovaný "minirob", mohl by letět na czCube (ovšem předtím ho budu chtít vidět "lézt" tady na Zemi).
Pohon by mohol byť len asi nejakým lineárnym piezoelektrickým motorom, podľa toho, čo som sa o czCube dočítal, klasický elektromotorček alebo servo tam príliš nechcú kvôli magnetometrom.


martinjediny - 2/6/2009 - 13:28

quote:
quote:
quote:
cubesat má mať theter, čo keby sa po ňom ten "minirob" párkrát prešiel ako "povrazochodec", mohol by niesť kameru a "ofotiť" satelit zvonku.
OK alamo, máš k dispozici 50g a 50cm3. Pokud v tomto limitu dokážeš do roka postavit uvažovaný "minirob", mohl by letět na czCube (ovšem předtím ho budu chtít vidět "lézt" tady na Zemi).
Pohon by mohol byť len asi nejakým lineárnym piezoelektrickým motorom, podľa toho, čo som sa o czCube dočítal, klasický elektromotorček alebo servo tam príliš nechcú kvôli magnetometrom.

Testy na Zemi vsak mozu byt v tomto smere mozno i hodnotnejsie ako na LEO. Modmienky Mesacne sa na LEO budu tazko simulovat. (hlavne gravitacia a ziarenie.)


alamo - 3/6/2009 - 23:35

Aleš Holub: "OK alamo, máš k dispozici 50g a 50cm3. Pokud v tomto limitu dokážeš do roka postavit uvažovaný "minirob", mohl by letět na czCube (ovšem předtím ho budu chtít vidět "lézt" tady na Zemi)."

a jejda, som netušil, že ste tak pokročili. fakt ten satelit vypustíte do roka a do dňa?
odhadoval som to ešte tak na ďalšie štyri.. ) minimálne (

do roka, a do dňa ? hm..
musím priznať, že celý môj "technický" talent spočíva v prebujelej fantázii.. takže sa s tím celím plánom, môžem rozlúčiť

aspoň si "zafantazírujem"

hm.. theter.. na stránkach cz cubesat http://www.czcube.cz/cs/druzice/tether.html žiadny jeho presnejší popis nie je.
bude tam vôbec?

ak bude, aký vlastne bude?
bude to "páska" .. "lanko" .. "jeho rozmery"?

ak bude.. tak buď to bude "pod napätím" a bude dráhu satelitu navyšovať, alebo sa z neho bude ebergia "čerpať", a potom bude satelit klesať (toľko o tom ešte viem)

otázka - dokázal by ten "robot" nejak "čerpať" energiu s "povrazu po ktorom sa bude premávať?"

ak áno, znamenalo by to že si nemusí niesť vlastný zdroj energie?

a čo toto ? Alchymista: "Pohon by mohol byť len asi nejakým lineárnym piezoelektrickým motorom, podľa toho, čo som sa o czCube dočítal, klasický elektromotorček alebo servo tam príliš nechcú kvôli magnetometrom."

aké môže mať "emisie"?

ani neviem prečo, odrazu som si spomenul, že prví skutočný elektromotor, bola vlastne len nádobka s ortuťou, a v nej sa jeden vodič, voľne zavesený drôt, točil okolo druhého, ktorý bol napevno v strede nádobky.
keď sa vynálezcu niekto spýtal "a načo, to vlastne, bude dobré?"
odpovedal "to neviem, ale raz, sa z toho bude platiť, 20% daň"
tak to, mal pravdu.
dal by sa s toho "pramotora", spraviť nejaký primitívny servomotor, s takmer nulovými emisiami (elektromagnetickými)?
ak nie, tak asi budú lepšie fungovať, tie "piezáky" čo spomenul alchymista.

ps. ozaj a financie na vynesenie, satelitu do kozmu, ste už zohnali?

aha, už som to našiel:
"Tether (MV, AH):
- Marian popsal Alešovi svoje stávající rozbory a návrh řešení
- Aleš bude pokračovat v realizaci konkrétního provedení
(2 až 4 kovové pásky dlouhé cca 5 m napájené vlastním zdrojem)
- prototyp je plánován na březen 2009
- v případě problémů s místem nebo hmostností bude preferována sluneční plachta
(větší stupeň dokončení)" hm? [Upraveno 03.6.2009 alamo]


-=RYS=- - 4/6/2009 - 03:39

Pokud se na tether pouzijou tak dlouhe "draty" (vodice), tak by mozna stalo za uvahu je vyuzit pro cw majak na 29MHz. Majak by vysilal v cw info o palubnim systemu...napeti, teplota ci jinou telemetrii. Vykon by postacoval do 50mW.
Obcas jsem delal spojeni pres ruske RS...2m up, 29MHz down.

Zanedlouho to bude mozne nazivo pres web.

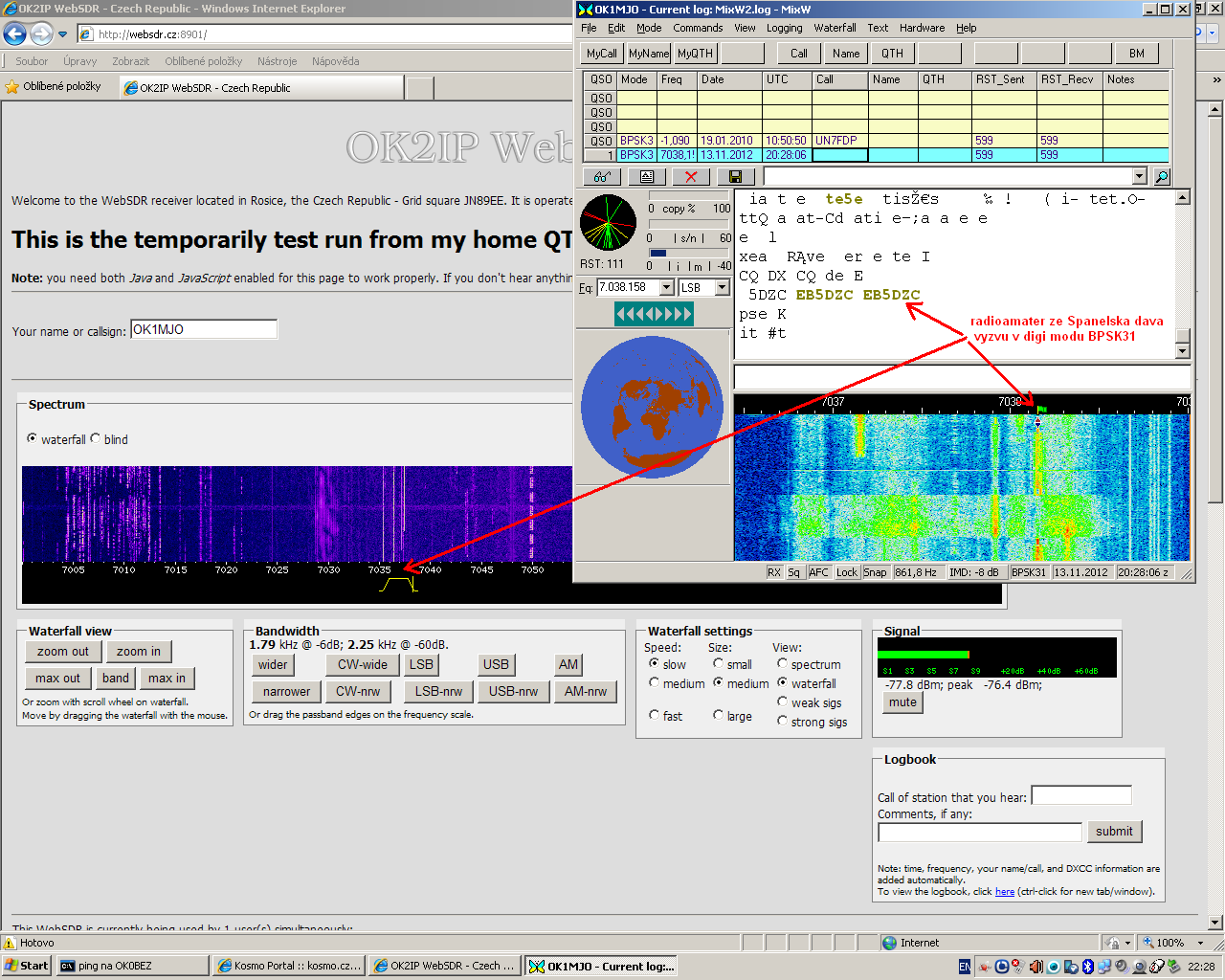

V Holandsku udelali SDR web na ktery doufam zanedlouho prijde i 10m band.
http://websdr.ewi.utwente.nl:8901

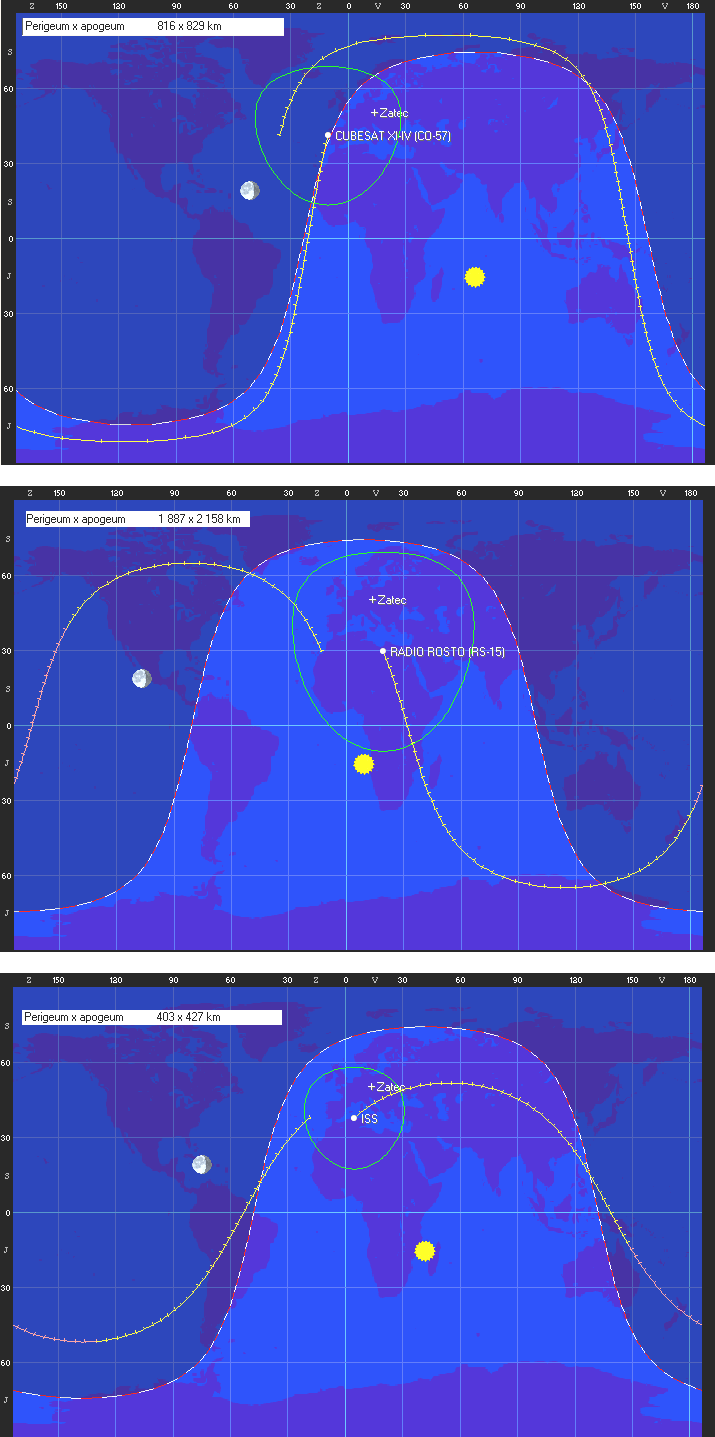

Pak by stacilo pomoci http://heavens-above.com zjistit kdy leti nejaka AMA druzice ci CZCubesat (pokud bude mit 29MHz majak) a naladit si napriklad 29.352CW pri prijem RS-15.

Pripadne by "skupina" okolo CZCubesat mohla na automatizovanem pracovisti (VH rotator prdlej do PC kontroleru + TX/RX data do TRX) pridat jeste podobne web prostredi s SDR prijimem obou TX kmitoctu druzice. Takze drtiva vetsina ctenaru kosmo.cz by si mohla na strankach vlevo dole (verze kdy Linux na RX pracovisti preposila data na web, kde to zpracovava nejakej script) kliknout na poslech signalu. Dokonce by to mohli pomoci nejakeho softu i "demodulovat".

Zdrojove informace najdete zde: http://sdr.ipip.cz.

Neni to nejak extra slozite a byla by to velmi dobra presentace pro sirokou verejnost.

Mozna az vypustite CZCubesat2, tak by bylo dobry tam dat AMA crossband prevadec 2m up/10m down. A "priposlech" nad republikou dat na web. Pripadne nechat udelat priposlech v USA a "poslechovej" web rozsirit o vzdaleny prijimac v USA at vime jakej je "frmol" pres CZ sat zarizeni v zahranici.


-=RYS=- - 4/6/2009 - 04:24

Jen tak pro info, takhle to chodi s 100mW PA na palube "cubesatu" v FM modulaci: http://www.nagano.cz/~ok2pmg/satelit/so35.mp3

Vice zde: http://www.nagano.cz/~ok2pmg/sound.html


-=RYS=- - 4/6/2009 - 05:55

Nasel jsem "taky"-sat... PharmaSat.
Mimo verejneho "audia" by na uspech projektu mohlo mit vliv on-line zobrazovani palubnich informaci, jako u PharmaSatu.
http://pharmasat.engr.scu.edu/Dashboard/


ales - 4/6/2009 - 09:32

Příspěvky o konstrukci družice jsem přesunul do odpovídajícího tématu. Díky za náměty.

quote:
a jejda, som netušil, že ste tak pokročili. fakt ten satelit vypustíte do roka a do dňa?

Nevím ještě, kdy poletíme, ale jde o to, že konstrukci musíme mít hotovu dost dlouho před startem. Rok je vhodný termín na případné speciální experimenty.

Naše současná konstrukce tetheru předpokládá dva kovové pásky dlouhé cca 5m připojené na zdroj napětí (pro aktivní ovlivňování dráhy). Přesto bych chtěl, aby případný "minirob" měl svůj vlastní zdroj energie. "Elektromagnetické emise" by měl mít co nejmenší (ideálně nulové). Klasický elektromotor (s permanentními magnety) je proto poměrně nevhodný. Piezomotor by byl dobrý, ale obávám se jeho velmi malé síly (při rozumném příkonu).

Podstatné je že potřebujeme, aby realizaci nových nápadů zajistil přímo jejich autor (protože my na to v tuto chvíli nemáme časový prostor). Snažte se tedy navrhnout něco, co dokážete sami i postavit. To je pro nás nejpřínosnější.

Díky i za nápady k CW radiomajáku (29MHz) a k online webu. Těch 29MHz už by bylo třetí radiové pásmo na czCube, což už mi připadá moc. S online informacemi na webu principiálně počítáme, ovšem nejprve musí být samozřejmě co zobrazovat. Na to se teď soustřeďujeme - připravujeme vlastní automatizovanou pozemní stanici (její data pak bude možno vizualizovat) a dokončujeme palubní radiové systémy (ty budou poskytovat ta reálná data). Letošní léto je na tyto práce vhodným obdobím. Kdo chce a něco dokáže, může nám pomoci. Napište sem nebo na můj e-mail.


alamo - 6/6/2009 - 17:18

tak ma napadá, že schôdzky za účasti verejnosti, ste zrušili, hlavne kvôli, podobným ľuďom ako ja, sršiacimi "zaujímavými" nápadmi..
bolo ich, naozaj tak veľa?


martinjediny - 7/6/2009 - 21:40

quote:
tak ma napadá, že schôdzky za účasti verejnosti, ste zrušili, hlavne kvôli, podobným ľuďom ako ja, sršiacimi "zaujímavými" nápadmi...

Z inych projektov viem, ze ked sa chces niekam pohnut, tak nemozes menit koncepciu 2x za tyzden. Tiez nema zmysel robit nieco, resp. uvazovat v projejte s niecim, co nema garanta realizacie.
Na druhej strane ked riesis problem pre ktory hladas inspiraciu, tak vtedy su "srsiace napady" vitane. ale opat do urcitej miery.
czcube vsak uz je zrejme za touto fazou a uz ide o viacmenej "nudne" odborne dopracovanie detailov projektu.

Preto napr. teraz navrhnut, ze slnecna plachta by mala byt samostatnym modulom, ktory bude od materskeho czcubu odhodeny a bude len cez neho komunikovat so Zemou, co umozni pouzit na Slnecnej plachte klasicke motorceky a materska czcube dokaze sa tocit tak, aby vyhladala a vyfotila Slnecnu plachtu... je asi neskoro


-=RYS=- - 11/6/2009 - 01:20

quote:
Díky i za nápady k CW radiomajáku (29MHz) a k online webu. Těch 29MHz už by bylo třetí radiové pásmo na czCube, což už mi připadá moc. S online informacemi na webu principiálně počítáme, ovšem nejprve musí být samozřejmě co zobrazovat. Na to se teď soustřeďujeme - připravujeme vlastní automatizovanou pozemní stanici (její data pak bude možno vizualizovat) a dokončujeme palubní radiové systémy (ty budou poskytovat ta reálná data).


Ahoj Alesi.
Prosim neber muj prispevek ohledne pouziti downlinku 29MHz jako nejake "popichnuti". Mel jsem na mysli totiz jednu velice dulezitou vec a to prezentace siroke verejnosti, coz si myslim je jeden z nejdulezitejsich ukolu tohoto projektu.

Co tim mam na mysli.
Jednoducha matematika....kolik lidi (radioamateru, DXeru-posluchacu), a tim nemyslim jen lidi v CZE, ma k dispozici kvalitni antenni system (cross smerovka + V/H rotator rizeni uCPU/PC) a SSB prijimac (ci SSB TRX) na 70cm (vytazeni dat treba z IF do "zvukovky")?

A kolik lidi ma doma SSB CB radiostanici rozsirenou do 29MHz (napriklad President Lincoln, RCI atd...), pripadne kolik radioamateru ma SSB na KV ci kolik "DX posluchacu" ma SSB prijimac do 30MHz s levnou dratovou antenou, pripadne s CB vertikalni 1/2 ci 5/8 antenou.

Presne, asi ti to doslo. Lidi co maj "levne SSB CB" zarizeni je v CZE asi 60x vice nez lidi co maj 70cm SSB "radio" s vhodnym 70cm antennim systemem.

Kdyz jsem "delal" jako OK1MJO spojeni pres ruske druzice (2m uplink, 29MHz downlink), tak jsem mel dilema jak poresit prijem pri "fullduplexnim" spojeni. Jednoduse, vzal jsem si starsi bazarovej SSB CB TRX za 1500,- a pripojil to na NESMEROVOU vertikalni CB antenou (5/8) a bohate to stacilo. Kroutil jsem jen s vysilacim "tocitkem" kmitoctu, aby mi "necoural" kmitocet a spojeni jsem za tech 10-20 minut "nasekal" nekolik.

Soucasne s pouzitim 29MHz jako downlinku se nabizi jeste jedna zajimavost a tim je mensi dopleruv efekt. Pri zkousce spojeni v systemu 2m up/70cm down jsem musel hodne "kroutit" tocitkem na udrzeni kmitoctu, kdezto u 29MHz ten dopler neni takovej a tak se to da jednodusse doladovat.

Pravda, v dnesni dobe kdyz se do Kenwooda TS2000 ci Icoma IC910 da naprogramovat duplexni sparovanost, ale kdo tyhle drahe TRX ma?




Prave, pokud mate oslovit "masy", tak je potreba pocitat s tim, co ty "masy" maji doma za zarizeni (tim myslim co maji "svetove masy" doma). Maji doma CB SSB radio ci KV TRX ci KV prijimac.
A to na dekodovani dat z druzice pres "zvukovku" staci.
Staci pouzit nejakou "normalni" datovou komunikaci pro "zvukovku" ... RTTY, PSKxx atd. .

Takze i krouzek mladych elektroniku pri zakladni skole v Teplicich, ktery ma k dispozici KV SSB TRX vcetne ant si muze behem ucebni hodiny jako praktickou ukazku zkusit prijimat signaly z CESKE druzice. Je to ta nejlepsi presentace. Dostanete se do medii.

A co se tyce automatizovane prijimaci stanice?
Neni nic jednodussiho nez se spojit napriklad s Ceskym radioklubem ci CSDXC ( crk.cz, dx.cz), kteri velmi radi pomuzou s kontaktama v zahranici, kde mistni nadseni mile radi nechaj bezet nonstop nejaky KV SSB prijimac na CB antene, jenz by byl pripojenej do PC a do inetu. A pres net by to bylo pripojene na centralni server, ktery by zpracovaval informace na donwlinku ze "svetovych" prijimacu a presentoval je do prehledneho webu.


Mozna napomuze par odkazu:
strana 6 http://www.radioamater.cz/cisla/pdf/2003-5-2.pdf
http://www.cbdx.cz/clanek553-satelity.htm
http://www.btv.cz/index.php?id=m5/expedicesloahr
http://www.sidlo.com/mira/mira.htm
http://www.urel.feec.vutbr.cz/esl/files/Papers/PEaR/2005/PEaR08_05r.pdf


nebo nas prijimac na P3E:

http://www.amsat-dl.org/p3e
[Upraveno 11.6.2009 -=RYS=-]


-=RYS=- - 12/6/2009 - 07:50

Docela zajimave je cist o "CubeSat" projektech jinde, kde jsou stejne jako v pripade czCubeSat v pripravne fazi.
http://www.bluesat.unsw.edu.au/content/subsys/elec/radios/comms.php






Tuhle kameru chtej na "palubu" : http://download.cypress.com.edgesuite.net/design_resources/datasheets/contents/ibis4_1300_8.pdf

Ale jinak je to spravna parta nadsencu.


Ten jejich radioklub si postavil anteny a TRX pro praci pres druzice, takhle vypada prijem telemetrie z AO-40:



[Upraveno 12.6.2009 -=RYS=-]


DH - 12/6/2009 - 12:17

Ahoj,

diky moc za namety a obrazky... rad bych te jmenem tymu prizval ke spolupraci. Pokud mas zajem, zkus se zucastnit nektere z nasich schuzek, proniknout do problematiky, zmapovat si aktualni stav, kdo na cem dela a v jake jsme fazi.

Projekt celkem postupuje, i kdyz pomalu (na rozdil od zahranicnich tymu, kde stavba probiha v drtive vetsine v ramci skoly, a tedy za skolni finance a s vyuzitim skolniho casu, platformy seminarnich praci a diplomek, my pracujeme prevazne ve volnem case).

Kdokoliv bych chtel nasemu projektu venovat cas, je vitan. Dulezite je, mit moznosti a schopnosti neco realne postavit, navrhu a napadu je cela rada, ale zaklad je drzet se pevne nohama na zemi.

K pozemni stanici: bude vypadat podobne jako na tech obrazcich co jsi stahnul, stav je pomerne pokrocily, kompletace se blizi, pomalu, ale jiste. I s LED UREL a s OK2AQK spolupracujeme :-)

K 29 MHz: zkousel jsem pocitat downlink na 29 MHz s 10mW do anteny 0dBi na druzici a s antenou 0dBi bez polarizacnich ztrat na zemi a vyslo mi ze CW by bylo slyset dobre, ale AFSK 1k2 spatne, na hranici sumu nebo pod ni (sumovou teplotu oblohy a pozemni anteny jsem odhadoval, nejsem si jisty s urovni ruzeni v tomhle pasmu a tam se muze clovek lehce radove seknout). Konstrukcne by musel byt tento pipaci vysilac pripojen na druzici na antenu pro 70cm downlink, tj. resit slouceni VF s 435 MHz signalem, oddeleni od TX apod.

Doufame, ze popularizace bude dostatecna i pro 70cm (dulezite je zachyceni dat, toho by meli byt schopni i radioamateri na beznou kratkou antenu yagi (rekneme 10-12 dBi) - i s linearni polarizaci, pri pokusech jsme sem tam neco slyseli z druzic na 70cm i na GP, popularizaci pro verejnost chceme hlavne zajistovat zpracovanymi vystupy do webu - grafy hodnot, obrazky. Prece jen to neni reklamni akce, ale tak trochu technologicky experiment.

Jeste jednou diky a namety a zapoj se :-)


-=RYS=- - 13/6/2009 - 03:30

Ahoj Davide.
Urcite znas Jirku Buriana i Tomase
Jo jsem ten, kdo te "uvaril" do TETRY.
http://www.ok1mjo.com/all/tetra/

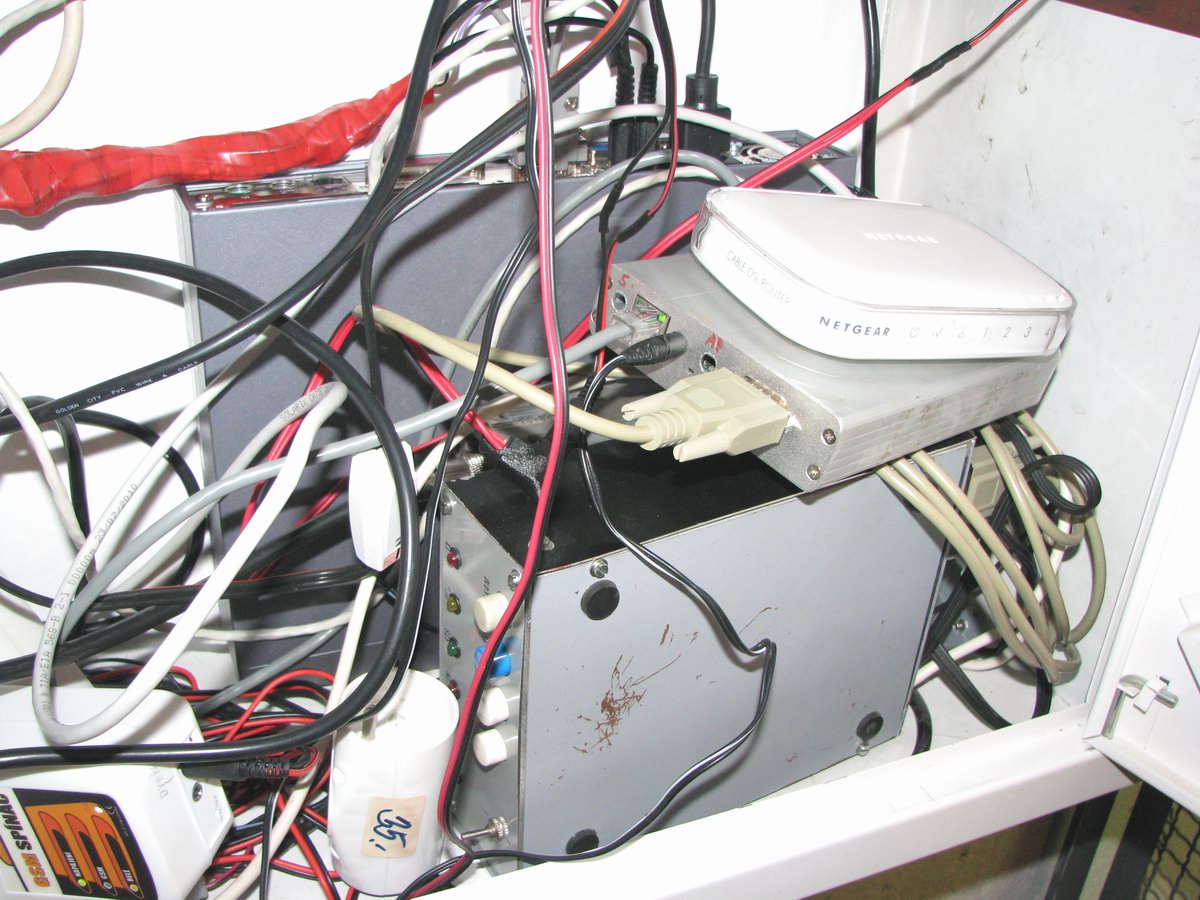

V Zatci jsem postavil Echolink prevadec:
http://www.ok0bez.com

Bohuzel ac mam rozjete nektere projekty, tak kvuli memu spatnemu zdravi se nemuzu venovat dalsim cinnostem.

Projekty delam tyto:
http://www.elspeedy.cz a APRS:
http://www.hamradio.cz/aprs_new/RsysLesna2009.ppt
http://www.hamradio.cz/forum/viewtopic.php?f=5&t=93#p1041
http://aprs.fi/?call=DC2EH-11&mt=m&z=11&timerange=604800
http://www.amsat.org/amsat-new/satellites/satInfo.php?satID=14
http://www.youtube.com/watch?v=kvm8ATBG84g

K tomu downlinku na 29MHz. Tento kmitoctovy segmen je v podstate prazdny a neni ruseny (az na vyjimky...rusti taxikari).
RS-13 mela 600mW PA a jednou jsem delal spojeni v aute tak, ze na vozidlovou CB antenu DV27 jsem pripojil obycejnej SSB prehledak a vedle na dualni (2m/70cm) magnetku jsem pres IC-706 vysilal.
Je predpoklad, ze v soucasnosti maji lidi mnohem lepsi prijimace a tak i pri pouziti CB "pulky" nebo "petiosminy" by postacil na palubnim vysilaci vykon 100-200mW. Prenos dat by nemusel byt v ramci AX25-FM (tedy pokud by jste to nechteli resit v ramci simplexu na 144.800FM-APRS; vedle linearniho uplink kmitoctu, pokud by jste delali crosband linearni prevadec; tedy mam tim na mysli, ze by to byla DIGIna APRS v ktere by se vysilali telemetricke udaje s vykonem FM 300mW do CELOSVETOVE "sledovaci" site APRS [pak je mozne sledovat tuto druzici na mape zde: http://aprs.fi/?lat=49.4181&lng=15.6226&mt=m&z=7&timerange=3600 nebo zde: http://www.openaprs.net/ajax/google_earth/satellites/query.php]. Zkratka by nam elegantne odpadla ona celosvetova sledovaci sit pozemnich terminalu, protoze APRS sledovacich stanic je opravdu hodne.), ale napriklad pomoci SSB PSK31. Tento druh provozu ma hodne HAM stanic a pro bezne posluchace neni nic slozitejsiho nez repro vystup z SSB CB TRX pripojit na MIC vstup na zvukovce a spusti nejaky z volnych PSK31 programu.

Napriklad AO-7 ma 29MHz majak jen 200mW, info zde:
http://www.ok1kpa.com/mix/infosat.htm


Martin

update 14.6.:
Tak jsem byl "peskovan" od Mily OK1MX za to, ze APRS neni sit. A ma pravdu, je to jen soustava nezavisle zapojenych stanic po cele planete a 2x ve vesmiru. [Upraveno 14.6.2009 -=RYS=-]


-=RYS=- - 13/6/2009 - 04:05

Pro "povzbuzeni".

Ukazka spojeni pres FM satelitni prevadec AO-51:
http://www.youtube.com/watch?v=1HfvmU_utI8
http://www.youtube.com/watch?v=YXOeO2RH31k
http://www.amsat.org/amsat-new/echo/EchoHT.php
Palubni vysilac ma 1W, ke spojeni opravdu staci dvoupasmova "rucka" nebo vozidlovka s dvoupasmovou autoantenou (pak neni treba smerovky).


A kdyz na OK0BEZ pipnu DTMF klavesnici na radiostanici cislo 13599, tak: http://www.youtube.com/watch?v=9X_9fM7RBuU
http://www.youtube.com/watch?v=lx5WRNiilVs


Martin [Upraveno 13.6.2009 -=RYS=-]


-=RYS=- - 17/6/2009 - 02:53

Proc vymyslet vymyslene... strukturu telemetrickeho majaku.
http://www.ao27.org/AO27/tlm.shtml


Za ty roky tenhle macek 15x15x15cm o vaze 12kg udelal dost prace s vykonem az 1W PA (normalne 500mW v nejhorsim i 100mW) FM.
[Upraveno 17.6.2009 -=RYS=-]


-=RYS=- - 21/6/2009 - 05:33

Zajimave.
Zive video pozemni automaticke sledovaci stanice temer CubeSatu Delfi-C3..... http://delficam.ewi.tudelft.nl/view/view.shtml a http://www.delfic3.nl/index.php?option=com_content&task=view&id=73&Itemid=111.
Kdo ma SSB UHF/VHF prijimac, tak vystup do zvukovky a spustit tenhle soft: http://www.delfic3.nl/index.php?option=com_content&task=view&id=94&Itemid=123.

Kmitocty:
•Primary telemetry downlink: 145.870 MHz 1200 Baud BPSK AX.25 400mW

•Backup telemetry downlink: 145.930 MHz 1200 Baud BPSK AX.25 400mW
•Linear transponder passband downlink: 145.880 - 145.920 MHz (inverting) 400mW PEP

•Linear transponder passband uplink: 435.570 - 435.530 MHz
•Transponder mode beacon: 145.870 MHz CW (10dB below transponder PEP)

Cili nic "sileneho" ci nemozneho.

Za to se da dobre poucit z nemeckeho projektu:
http://www.cubesat.de.
Pouzili nekvalitni CMOS VGA kameru z mobilu a vysledek:

Pokud by pouzili "rameno" na kterem by byla kvalitni kamera, tak by to mohlo vypadat treba takto:


Jinak po pravde, tohle video jim desne zavidim.
http://www.youtube.com/watch?v=uMBHw-Gfhzw
[Upraveno 21.6.2009 -=RYS=-]


-=RYS=- - 18/7/2009 - 10:24

Ti kluci japonsky jsou fakt chytri....nez Cubesat usadili do rakety, tak si ho nejdrive vyzkouseli v pomoci meteo-balonu.
http://www.space.t.u-tokyo.ac.jp/cubesat/publication/balloon.pdf

A ta kamera z "mobilu" se jim taky vydarila.


-=RYS=- - 21/3/2010 - 19:45

Pokud se rozhodnete sledovat jak primo HAM satelity, tak i CubeSaty, tak si pripravte nejen vhodny SSB prijimac a skenerovou antenu,

ale i vhodny program, ktery vam rekne "kdy a kde to leti".

Ale predtim doporucuji precist si o veci vhodnou literaturu, jako ukazku juknete na nasledujici obrazek.



Mimo uvedeneho, muzete taky sledovat provoz na raketoplanu ci ISS.
Vhodne kmitocty najdete zde:
http://www.ok1mjo.com/all/ostatni/space/monitoring_NASA_and_space_communications.pdf

Tez doporucuji prostudovat toto:
http://www.amsat.org/amsat-new/satellites/status.php
http://www.amsat.org/amsat-new/satellites/frequencies.php?opOnly

Na jednoduchy prijimac FM muzete poslouchat nejen ISS, ale treba AO-51:
http://www.amsat.org/amsat-new/satellites/satInfo.php?satID=1&retURL=/satellites/status.php


[Upraveno 21.3.2010 -=RYS=-]


DH - 22/3/2010 - 07:52

Zdravim,

na nasi pozemni stanici bude pouzita 2x18 cross yagi od M2, rotator Create AER-5. Jako transceiver bude slouzit upraveny radiovy modem 70cm, citlivost a selektivita je velmi dobra, vysilani 7W. PA 100W je prislibeno zapujceni.

Zalozni amatersky system pouze pro prijem bude tvorit 2x13el cross yagi vlastni konstrukce a FT817 pro poslech.

Pro pasmo 2400 parabolicky reflektor 120cm, ozarovac 3z helix.

SW rizeni a vypocet aktualniho doppleru zajisti sledovaci program SatTrack vlastni vyroby, jako zalozni Orbitron.

Demodulator a TNC zajisti softwarovy modem AFSK AX25 vlastni vyroby, ma stejne nebo mirne lepsi vysledky nez MixW.

S testovanim, overovanim, zprovoznovanim bychom potrebovali kazdou ochotnou spolupracujici ruku. Nechtel byste se nasi prace zucastnit?


admin - 22/3/2010 - 09:50

Davide, budete zkoušet kontakt s nějakou již létající družicí?

Bo já asi moc nepomůžu, ale mohl bych zaplatit poplatek za exkurzi...


DH - 22/3/2010 - 10:22

quote:
Davide, budete zkoušet kontakt s nějakou již létající družicí?
Bo já asi moc nepomůžu, ale mohl bych zaplatit poplatek za exkurzi...


Martine, sledovani jiz leticich druzic (ktere budeme schopni nasimi antenami a prijimaci zachytit) bude tvorit jedinou cinnost pozemni stanice do doby, nez bude pripraven prototyp naseho pikosatelitu. Pak stanici vyuzijeme pro i dalkove zkousky spojeni (na par set km - coz samozrejme predpoklada neco jako balon apod.)

Minimalne budeme schopni delat kvalitni audiozaznamy z prijimacu behem preletu (FM) a prijimat, jak verime, i AFSK a "G3RUH" pakety na 70cm a snad, doufejme i na 13cm.

Radi bychom zapojili nasi stanici do (evropske?) site amaterskych sledovacich stanic. Tam je mi aktualni situace tohoto projektu ne moc jasna, uvidime, jaky bude budouci vyvoj.

BTW, v soucasne dobe vznikaji v CR celkem 3 nove sledovaci stanice, nase, na KAE v Plzni, a sledovaci stanice na FVTM UJEP v Usti. Kazda ma trochu jine zadani a reseni, spoluprace je predpokladana a logicka.


admin - 22/3/2010 - 11:13

Bezva! Tak až to bude, tak dej vědět. Rád bych to viděl pak v akci.


-=RYS=- - 23/3/2010 - 05:17

Zajimavej dokument.
http://www.amsatsa.org.za/Intro_sats.pdf


-=RYS=- - 23/3/2010 - 05:20

quote:
Zdravim,

na nasi pozemni stanici bude pouzita 2x18 cross yagi od M2, rotator Create AER-5. Jako transceiver bude slouzit upraveny radiovy modem 70cm, citlivost a selektivita je velmi dobra, vysilani 7W. PA 100W je prislibeno zapujceni.

Zalozni amatersky system pouze pro prijem bude tvorit 2x13el cross yagi vlastni konstrukce a FT817 pro poslech.

Pro pasmo 2400 parabolicky reflektor 120cm, ozarovac 3z helix.

SW rizeni a vypocet aktualniho doppleru zajisti sledovaci program SatTrack vlastni vyroby, jako zalozni Orbitron.

Demodulator a TNC zajisti softwarovy modem AFSK AX25 vlastni vyroby, ma stejne nebo mirne lepsi vysledky nez MixW.

S testovanim, overovanim, zprovoznovanim bychom potrebovali kazdou ochotnou spolupracujici ruku. Nechtel byste se nasi prace zucastnit?


Zdravim Davide.
Jiz jsem odpovedel v mailu...bohuzel, me zdravi .


-=RYS=- - 24/3/2010 - 16:15

Trocha infa jsem poslal do CZ HAM APRS site (forum) ohledne eventualni moznosti APRS na CubeSatu (uz takto bezi 3 HAM systemy, jeden z nich je ISS). Myslim, ze neni problem uz do stavajiciho projektu strcit APRS AX.25 rovnou, je na to hromada zdrojovych kodu free do ruznych PIC, Atmelu atd... vcetne AD/DA "zvukove" karty do monolitickeho TRX na 144.800MHz.
Mozna by to chtelo vysvetlit na nejake schuzce.

http://www.hamradio.cz/forum/viewtopic.php?p=3609#p3609

[Upraveno 24.3.2010 -=RYS=-]


-=RYS=- - 24/3/2010 - 17:03

Jak jsme se Davide bavili o moznostech, tak me napada elegantni reseni "vseho".
Priklad:
uplink
kmitocet A: N-FM, CTCSS 88.8Hz, 145.850MHz, provoz-fone
kmitocet B: N-FM, 145.975MHz, provoz-AX25 APRS 1k2 digi

downlink
kmitocet A: FM, bez CTCSS, 436.795MHz, 50/100/500/1000mW PA, provoz-fone
kmitocet B: FM, 436.920MHz, 50/100/500/1000mW PA, provoz-AX25 APRS 1k2 digi

majak 1: 436.775MHz CW, 50mW PA, provoz-info o satu + telemetrie
Tenhle majak by bezel nonstop uz pri startu rakety jako jistota, kdyz by se vse ostatni potento..., tak alespon majak bychom meli.
Majak by mel byt "oddeleny" od zbytku elektroniky.

majak 2: 436.745MHz USB, 150mW PA, provoz-obrazky z kamery systemem WinDRM (D-SSTV) nebo analogovym SSTV Martin M1.
Do obrazku by se vparslo:
datum, cas, cislo snimku, teplota, palubni napeti apod.... do 2 radek maximalne.

Fungoval by jak fone prevadec (v podstate na provoz na zemi staci crossbandova rucni radiostanice...treba TH-D7 kdyz jsem pripojil k 3 element krizovy antene, tak jsem sekal spojeni pres AO-51 na AKU na lavicce na namesti
Pro prenos dat staci APRS.
Pro "root" pristup staci hash APRS (v dopise jsem vysvetlil) treba s kombinaci DTMF na "fone" kanalu.
Moznosti je hodne.
System WinDRM ma GNUFree zdrojaky a bezztratove jpg obrazek 200kb prenese asi za 4 minuty. Zkratka vysilalo by to nonstop obrazek za obrazkem. O neco jednodussi je analogovej SSTV, ale ma horsi obrazek.

D-SSTV...see:
http://www.ok1mjo.com/all/ostatni/HAM_digital_voice/digi-fone_D-SSTV_WinDRM_FDMDV_DIGTRX.png
http://www.ok1mjo.com/all/ostatni/HAM_digital_voice/

Jinak pro info jak to mam ted doma (jeste chybi vsepasmovej SSB prijimac na druhou ant, abych se poslouchal..zpetna reakce.. pres satelit):
http://www.youtube.com/watch?v=-Y8MbLB4gAo


[Upraveno 24.3.2010 -=RYS=-]


-=RYS=- - 5/4/2010 - 15:22

Koukal jsem, ze cenik neni spatny.
Jen mi tam chybi ten linearni prevadec se sirkou min 30kHz.
http://www.clyde-space.com/cubesat_shop



-=RYS=- - 25/7/2010 - 01:13

Pro zajemce o rozkodovani telemetrickych dat z Cubesatů doporucuji prostudovat a stahnout si nektere veci z teto stranky:
http://www.amsat.org/amsat/ftpsoft.html
Zvlaste toto:
http://www.amsat.org/amsat/ftp/software/spreadsheet/AMSAT-IARU_Link_Budget_Rev1.xls


DH - 29/7/2010 - 11:12

Zdravim kolegu RYSa,

mel bych na Vas dotaz, jakym zpusobem je nejlepsi resit ochranu pozemni druzicove stanice proti blesku (prepeti a bleskove proudy).

Otaceci anteny neumoznuji instalaci jimace primo na stozar, stavba obriho hromosvodu vedle anten se zda neprakticka a nakladna.

Jakym zpusobem se toto obvykle u radioamateru resi a jake jsou s tim zkusenosti? Poradis?

DH


Adolf - 29/7/2010 - 11:44

Ha, už vím, kam patřil ten překlad o pidisatelitech.


-=RYS=- - 30/7/2010 - 01:34

quote:
Zdravim kolegu RYSa,

mel bych na Vas dotaz, jakym zpusobem je nejlepsi resit ochranu pozemni druzicove stanice proti blesku (prepeti a bleskove proudy).

Otaceci anteny neumoznuji instalaci jimace primo na stozar, stavba obriho hromosvodu vedle anten se zda neprakticka a nakladna.

Jakym zpusobem se toto obvykle u radioamateru resi a jake jsou s tim zkusenosti? Poradis?

DH



Vetsinou se to resi tak, ze se odpoji koaxialni konektor z vysilacky a TRX se odpoji od napajeni.
Ale co si budem nalhavat, pokud praskne, tak ani uzemeni nepomuze a elektronika odejde.

Kazdopadne nejaka minimalni ochrana je treba.
Stozar ukostrit po smeru svodu blesku, pokud je stozar osamocen na pozemku, tak vykopat diru pod stozarem a do 3-4m hloubky zapustit nerezovou desku 2x2m x 5-10mm, pripadne korodujici cerny material obusit medenou deskou z obou stran a tuto vodivou desku pred vertikalnim zapustenim "oplacat" jilem.
Svod hromosvodu ze stozaru by mel jit cca 1m pod zem ke kontaktu s touto verikalne usazenou deskou.

Na vrcholu stozaru predpokladam V/H rotator s dvema Yaginama (2m/70cm), pripadne parabolkou pro 13cm.
Kazdy kus kovu by mel byt propojen s telesem stozaru pro uzemeni k hromosvodu.
Koaxialy by meli mit 1/4 "T" clanky, ktere sekundarne budou slouzit na propojeni s telesem stozaru a tudiz budou taky ukostreny.
Nekde na pate stozaru by meli byt vybusne vymenne plynove koaxialni pojistky.
Asi 5m od stozaru (zemni, podzemni vedeni) se jako posledni pomoc da vytvorit "indukcni" smycka a v 90stupnovem uhlu od smycky vest koaxial dal (dalo by se rici, po ruznych zkusenostech radioamateru, ze "kineticka" energie vyleti dal ve smeru svodu stozar-koaxialni smycka, ale daleko mene energie, spis "zustatkova" zustane v koaxialu co vede v 90st uhlu od indukcni smycky).
Koaxial zkratka "zatocte" podobne jako to mam ja (samozrejme ne tolik zavitu, staci 2-3 zavity o prumeru 120cm, jde jen o VHF/UHF/SHF).
http://www.ok1mjo.com/all/wifi/g5rv_civka.jpg
http://www.ok1mjo.com/all/wifi/g5rv_jiskriste.jpg

Z me VHF/UHF anteny jsem si napriklad udelal jen jednu jednoduchou smycku (neni to idealni, ale jeste mi zdravi nedovolilo jit v tomto roce na strechu).
V pravo dole...jde koax za nohu stozaru, pak smycka a vraci se.
http://www.ok1mjo.com/all/photo/BskyB/Toroidal90_OK1MJO_09.jpg
http://www.ok1mjo.com/all/photo/BskyB/Toroidal90_OK1MJO_07_diseq_4-to-1.jpg

Principialne by ta smycka mela byt asi takhle.
http://www.ok1mjo.com/all/ostatni/anteny_a_vysilacky_u_me_doma/koaxialni_smycka_jako_ochrana_pred_bleskem.png


Idealni je nejaky takovy stozar.
http://www.ok1mjo.com/all/photo/Vyrov/09032008_Vyrov/Img_0725_HAM_stozar.jpg
Nezapomenout na legislativu.
http://www.ok1mjo.com/all/wifi/stozary_4-2008_DXrevue.pdf




[Upraveno 30.7.2010 -=RYS=-]


-=RYS=- - 26/8/2010 - 18:28

Aktualni informace AMSAT ze svetoveho HAM setkani radioamateru Daytona 2010 a CubeSat.

http://www.youtube.com/watch?v=XZDpyEhw-vI

http://www.youtube.com/watch?v=sE51t1A8Aik

http://www.youtube.com/watch?v=VEDfSCw6VcU

http://www.youtube.com/watch?v=QUzdLntdzU0


(tady chci upozornit na titulku prekladane do CZ)
http://www.youtube.com/watch?v=CLp3p4wKCWU



Jo a holky to chtej taky:
http://www.youtube.com/watch?v=1oDznrxigzA



DH - 27/8/2010 - 11:05

quote:

Vetsinou se to resi tak, ze se odpoji koaxialni konektor z vysilacky a TRX se odpoji od napajeni.
Ale co si budem nalhavat, pokud praskne, tak ani uzemeni nepomuze a elektronika odejde....



Se zpozdenim dekuji za hodne podrobnou a poucnou odpoved. Pokusime se
udelat co muzeme.

DH


-=RYS=- - 24/10/2010 - 10:51

Aktualita z IARU konference Viden 2010 pro ITU.

Vznika nova povinost vlastniku a konstrukteru CubeSatu.
See na posledni bod B28:
http://www.ok2kkw.com/vienna_cz_en.htm

A vysledky:
http://www.ok2kkw.com/iaru/vysledky_vienna.htm

----------------------------------------------------------------------

Citace ze stranek OK2KKW:


PRŮBĚŽNÁ SETKÁNÍ IARU REGION 1 VHF / UHF / Microwave VÝBOR VÍDEŇ, 20. -21 února 2010

Dokument B28
ITU podléhá oznamovací povinnosti pro amatérské družice
Společnost Radio společnost Velké Británie
Kontakt Graham Shirville G3VZV



Pozadí

V posledních letech došlo k dramatickému nárůstu počtu satelitů, které pracují na frekvencích v amatérské družicové služby.

Tato služba má jiné a méně náročné oznamovací a registrační povinnosti než většina ostatních služeb, ale bylo zjištěno, že mnoho satelitů vůbec nebyly oznámeny ITU. To vedlo k jejich záznamu o využití frekvencí, které jsou často zkoumány dalšími služby, což poskytuje neúplný obraz k naší možné škodě.

Tento dokument ukazuje správný postup, který by měl být dodržen při všech těchto projektech.

Je třeba poznamenat, že tento postup ITU by měly probíhat souběžně s IARU
Kmitočtovou Koordinační činností, která je stále potřebná.

Všechny členské společnosti jsou požadovány, aby se seznámily s tímto postupem a podpořily / zajistily, aby konstruktéři družic v jejich zemi se tímto procesem řídili.




Postup

1. Potenciální konstruktér Amatérské družice

Potenciální konstruktér amatérského satelitu je povinen informovat svého Národní telekomunikační Regulátora o plánovaném satelitním projektu.

2. Regulační úřad

2.1 potvrzuje, že projekt je v souladu s ART 25 a další ustanovením
Radiokomunikačního řádu (RR)
2,2 kontroluje, zda satelit, telemetrie a povelování pozemních stanic (y) bude
provozováno v rámci platné licence na amatérskou službu
2.3 ve spolupráci s příslušnými amatérské držiteli licence, potvrdí
požadované API (Advanced Zveřejnění informace) a předlož tuto informace ITU
(Předsednictvo) jak je uvedeno viz požadované údaje v průvodci na adrese:
http://www.itu.int/ITU-R/space/support/ARS/ARS-APIhelp.pdf

V podstatě je ITIS nutno zaslat obecné orbitální vlastnosti družice, frekvenční
pásma (ne přesné frekvence), vyzařování, obsluhované území, anténní diagramy
a některé další údaje viz průvodce.

3 předsednictvo zveřejní na základě údajů od API regulačního úřadu, API / speciální sekci informaci pro všechny správy o projektu

4 zároveň (jak API pro předložení předsednictvu), nebo raději dříve, by příslušný držitel amatérské licence měl kontaktovat IARU Satellite poradce a předložit mu veškeré potřebné informace pro IARU proces amatérské koordinace satelitních frekvencí. Viz informace na http://www.iaru.org/satellite/

5 Národní regulační úřad (s pomocí předsednictva) řešit jakékoli API
potenciálních problémů (např. vyloučení některé země z oblasti služeb satelitu) a předsednictvo zveřejní jej v API / B zveřejnění.

7 Když je skončena koordinace IARU pro amatérsé satelitní frekvence, koordinátor informuje příslušného národního držitele amatérské licence o koordinovaných kmitočtech a některých dalších (je-li to nezbytné) podmínkách / omezeních.

8 Pokud je vše v pořádku, Národní regulační úřad, ve spolupráci s konstruktérem družice, potvrdí oznámení požadovaných údajů pro předsednictvo SpaceCap pomocí software (viz CR/303 podrobnosti) n podrobnější údaje, včetně přesných zadání frekvence (oznámení průvodce je v přípravě)

9 Satelit má být uveden do provozu do 7 let ode dne obdržení informací API .. Oznámení musí být doručeno předsednictvu ne starší než 3 roky předtím, než bude družice funkční.

10 předsednictvo zveřejní na základě oznámení data, a PART I-S potvrzení

11 předsednictvo zveřejní výsledky ve svých technických a regulačních šetření a zjištění, ČÁST II-n zveřejnění S výsledkem INTERNATIONAL UZNÁVÁNÍ a záznam satelitního projektu v prostoru Master Register podle všech zákonných požadavků RR



volný orientační překlad materiálu IARU z 29.ledna 2010 pro web OK2KKW zajistil OK1VPZ

----------------------------------------------------------------------


Jde o to, ze skutecne v posledni dobe doslo k narustu predevsim nanosatu (do teto kategorie spadaji i CubeSaty) do 30kg vahy.
A komercni provozovatele tehle druzic jsou tak oprskli, ze misto aby pouzili sat pasma (ano, jsou placena), tak jednoduse vetsinu downlinku (jsou i druzice co nemaji nic jineho nez majak na 435MHz s datovou xPSK modulaci s informacema z paluby) dali do 70cm HAM pasma, protoze je HAM pasmo "levne" a "dostupne".
Nekteri jsou tak "oprskli", ze jejich zarizeni nevysila ani CW/PSK/RTTY majak s volaci znackou a datovy downlink provoz je "zakodovany". Zkratka ze komercne zneuzivaji vysoce cenene HAM kmitocty.


-=RYS=- - 14/11/2010 - 18:22

Pokud pro Kosmo.cz a CZ-CubeSat chcete stavet TX/RX SDR WEB-remote (Java) stanici, tak jsou k dispozici levne komponenty, ktere je treba jen vycistit, namazat a pripadne opravit. Par Ruskych HAM si tam udelalo vylet pro sve EME/SAT antenni systemy.
Par veci se da pouzit i pro SDR-remote radioastronomii na "care vodiku" v oblasti 1400MHz s velkyma talirema.

http://englishrussia.com/index.php/2010/03/28/pushchino-radioastronomy-observatory/
http://englishrussia.com/index.php/2010/09/09/farewell-to-alien-worlds-abandoned-observatory/





ales - 26/3/2012 - 15:24

Hledám nové lidi do týmu czCube

Bohužel musím konstatovat, že v projektu czCube v posledních měsících máme jen velmi málo reálných výsledků a k cíli (družici) jsme téměř nepostoupili. Hlavním důvodem je zřejmě to, že stávající členové týmu teď mají na projekt jen velmi málo času a jsou už většinou bez nadšení.

Projekt czCube je třeba "restartovat" (využít získané zkušenosti, konsolidovat tým, aktualizovat konstrukci a soustředit se na stavbu družice). K tomu tým nutně potřebuje "čerstvou krev". Hledám tedy nové zájemce o stavbu malé družice, kteří mají znalosti a zkušenosti v radiotechnice, elektronice a programování mikročipů. Vítání jsou především zkušení radioamatéři a "bastlíři". V tuto chvíli beru jakékoliv rady a nápady. Pro budoucnost ale potřebuji lidi, ochotné a schopné přiložit ruku k dílu a dotáhnut věci do konce.

Případní zájemci ať se ozvou sem do konference, nebo přímo na můj e-mail aholub@centrum.cz .

Zdejší komunitu žádám o náměty, kde vhodné lidi hledat, koho a jak oslovit. Prosím, poohlédněte a poptejte se ve svém okolí, upozorněte na projekt czCube na svých oblíbených místech v internetu. Vaše doporučení a informace mohou projektu hodně pomoci.

Základní web projektu je na http://www.czcube.org/ .

Aleš H.


Jiri Hofman - 26/3/2012 - 18:38

Alesi,
hodne zapalenych jedincu potrebnych "kvalit" lze potkat na serveru mcu.cz. Zkus se obratit na spravce Marda nebo Kostu...

Hodne stesti,
Jirka


Csaba Boros - 27/3/2012 - 20:43

Ahoj Alesi,

nehazej flintu do zita(vim, ze to neudelas :-)) napr. nedavno jsem slysel, ze jeden z organizatoru stavby madarskeho cubesatu na tom pracoval bezmala 20let, kym se mu to podarilo prosadit(MASAT-1 vynesena pri premierovem letu Vegy)- viz http://cubesat.bme.hu/en/2012/03/14/a-masat-1-elkeszitette-az-elsu-urfelveteleket/.
Kdyz jsem pracoval pred lety v madarsku, pres spolecneho dodavatele zhaneli vakuovu, svetelnou a vibracni komoru pro testovani druzice.
V nasich podminkach(a nejen v nasich) je prace jednotlivcu nejdulezitejsi !

Jen do toho !

cs

quote:
Hledám nové lidi do týmu czCube

Bohužel musím konstatovat, že v projektu czCube v posledních měsících máme jen velmi málo reálných výsledků a k cíli (družici) jsme téměř nepostoupili. Hlavním důvodem je zřejmě to, že stávající členové týmu teď mají na projekt jen velmi málo času a jsou už většinou bez nadšení.

Projekt czCube je třeba "restartovat" (využít získané zkušenosti, konsolidovat tým, aktualizovat konstrukci a soustředit se na stavbu družice). K tomu tým nutně potřebuje "čerstvou krev". Hledám tedy nové zájemce o stavbu malé družice, kteří mají znalosti a zkušenosti v radiotechnice, elektronice a programování mikročipů. Vítání jsou především zkušení radioamatéři a "bastlíři". V tuto chvíli beru jakékoliv rady a nápady. Pro budoucnost ale potřebuji lidi, ochotné a schopné přiložit ruku k dílu a dotáhnut věci do konce.

Případní zájemci ať se ozvou sem do konference, nebo přímo na můj e-mail aholub@centrum.cz .

Zdejší komunitu žádám o náměty, kde vhodné lidi hledat, koho a jak oslovit. Prosím, poohlédněte a poptejte se ve svém okolí, upozorněte na projekt czCube na svých oblíbených místech v internetu. Vaše doporučení a informace mohou projektu hodně pomoci.

Základní web projektu je na http://www.czcube.org/ .

Aleš H.


Csaba Boros - 27/3/2012 - 22:33

No,

a abych jenom nerozdaval rozumy a mozna neco i pomohl, rad nabidnu nejake to mistecko v hlavici me zkusebni rakety, ktera by odzkousela pohon boosteru pro muj projekt sondazni rakety do 100km.

Dana raketa by mela dostup kolem 10-ti kilometru, takze by to slo vypustit z naseho uzemi.

Podobne jsem to navrhl klukum od nas ze Slovenska, takze by sme se vratili do starych, dobrych casu...Co vy na to ?

Je jasne, ze momentalne pouze slibuji, ale vsechno platim ze svych a proto mam velky zajem aby to taky aj vyslo.

Kazdopadne by to podnitilo dalsi lidi, aby se pridali.

Hezky vecer,

Csaba


Jiri Hofman - 27/3/2012 - 23:59

Pokud to dotahnete do realneho stavu, tak mohu zajistit mereni radiace za letu.


Csaba Boros - 28/3/2012 - 14:35

quote:
Pokud to dotahnete do realneho stavu, tak mohu zajistit mereni radiace za letu.


Zdravim,

fajn !

takze mereni terestrialniho a kosm. zareni(jejich pomer)? Kolik by to potrebovalo prostoru a jakou by to melo zhruba hmotnost?
Byla by tam nejaka vyhoda pri mereni letu raketou vuci mereni z balonu?
Ev. by to byl predvoj pro mereni pri letu do 100km - tady by to slo skutecne otestovat pracovni podminky pro dane zarizeni.


-=RYS=- - 20/4/2012 - 03:37

Par zajimacich odkazu.
http://www.s5tech.net/s53mv/amsatp3d/amsatp3d.html
http://www.s5tech.net/s53mv/microsat/microsat.html


Prijimac pro LEO s presnosti do 12km hodici se na amatersky raketovy nosic a pro samotnou druzici, neplati zde CoCom.
http://www.s5tech.net/s53mv/navsats/digital.html

Posledni verze tohoto prijimace je na 6 mikroblocich:
SDR, AD9850, OCXCO, MC 68332, MC DSP96001, 2x Xilinx FPGA.

Da se to strcit do 5-ti krabicek od cigaret.
Kdysi jsem s tim experimentoval, ale bez Xilinxe, mel jsem 2x 56001 a stacilo to na 8km/520km LEO/9.1km-s.

Uvidime co Galileo.

Kez bych nebyl nemocnej.... uz bych zase bastlil.





[Upraveno 20.4.2012 -=RYS=-]


-=RYS=- - 21/5/2012 - 11:04

Vietnamci se snazi a datum startu se blizi.
Info o testu jejich CubeSatu http://fspace.edu.vn/?p=557.





Muzete si nechat ulozit sve jmeno a pozdrav na palubni SDHC karticku.
http://fspace.edu.vn/?page_id=31

Jak to tak vypada, tak radiosystem bude v podstate APRS s volacim znakem XV1VN.


Melo by to byt takto:

TX/RX: 145.980MHz FM AX25 1k2 AFSK 1W PA (TX i RX kmitocet je stejny...obdobne jako u pozemniho APRS na 144.800MHz FM).

TX/RX: 437.485MHz FM AX25 1k2 AFSK 0.3W PA , majak PSK+CW, (TX i RX kmitocet je stejny...obdobne jako u pozemniho APRS na 144.800MHz FM).

Telemetrie APRS majaku se bude vysilat kazdych 30s. Jako lokalizacni prostredek bude specialni GPS prijimac od Japoncu, ktery pouzivaj i u svych LEO druzic (cili bez omezeni CoCom 18km vysky a vejs + dohromady rychlost vyssi nez 512m/s).

Majak bude PSK31 v dolnim SSB pasmu (LSB) a CW v hornim SSB pasmu (USB).


Oba TRXy budou vykuchane rucky Yaesu VX-3R s moznosti dalkoveho ovladani po sysop APRS.


[Upraveno 21.5.2012 -=RYS=-]


alamo - 30/10/2012 - 00:45

quote:
Hledám nové lidi do týmu czCube

Bohužel musím konstatovat, že v projektu czCube v posledních měsících máme jen velmi málo reálných výsledků a k cíli (družici) jsme téměř nepostoupili. Hlavním důvodem je zřejmě to, že stávající členové týmu teď mají na projekt jen velmi málo času a jsou už většinou bez nadšení.

Projekt czCube je třeba "restartovat" (využít získané zkušenosti, konsolidovat tým, aktualizovat konstrukci a soustředit se na stavbu družice). K tomu tým nutně potřebuje "čerstvou krev".
..
Zdejší komunitu žádám o náměty, kde vhodné lidi hledat, koho a jak oslovit. Prosím, poohlédněte a poptejte se ve svém okolí, upozorněte na projekt czCube na svých oblíbených místech v internetu. Vaše doporučení a informace mohou projektu hodně pomoci.
Aleš H.


prečo sa nespojíte s členmi SOSA?
vypúšťanie stratosferických balónov, berú ako cestu k vlastnému cubesatu..
prečo tie dva duplicitné projekty nespojíte do hromady?
mne to takto pripadá, ako zbytočné trieštenie síl..


alamo - 30/10/2012 - 13:27

bola by to až taká krkolomnosť, stavať miesto dvoch "kociek" iba jednu? "československú"


alamo - 30/10/2012 - 13:54

HALÓ je tu niekto?
chcete to dokončiť? postaviť satelit a poslať ho hore?
práve som vám tu, mám dojem navrhol "ako na to"
je to skutočne až také "šokujúce", že vám to úplne zobralo reč?


ales - 30/10/2012 - 14:57

Ano, jsem tady Souhlasím, že československá spolupráce je zde určitě velmi vhodná. Takže se do SOSA brzy ozvu. Díky za připomenutí a "nakopnutí".


alamo - 30/10/2012 - 16:04

nie je za čo
to ja ďakujem za odpoveď
hneď ju prepošlem

apropó.. poďakujte sa Čabovi Borošovi, to on zase nakopol mňa


alamo - 31/10/2012 - 22:22

hm.. neviem ako to presne povedať, ale to čo mi na http://forum.kozmonautika.sk
napísal (pár viet) Martin Jediný (inak zatiaľ sa neozval nikto), ma dosť znepokojilo
hm..
dajme tomu že by sa "niekto" rozhodol "stavať" cubesat tak, že si ho proste kúpi "na kľúč", za dotácie z EU a granty
tak nejak, mi na tom prístupe.. niečo príde čudné..
čo si o tom myslíte vy?

hm.. možno ma iba stravuje ďalší záchvat pesimizmu, vďaka trablom v práci, a mám nesprávny pohľad na vec


martinjediny - 31/10/2012 - 23:03

quote:
hm.. neviem ako to presne povedať, ale to čo mi na http://forum.kozmonautika.sk
napísal (pár viet) Martin Jediný (inak zatiaľ sa neozval nikto), ma dosť znepokojilo
hm..
dajme tomu že by sa "niekto" rozhodol "stavať" cubesat tak, že si ho proste kúpi "na kľúč", za dotácie z EU a granty
tak nejak, mi na tom prístupe.. niečo príde čudné..
čo si o tom myslíte vy?

hm.. možno ma iba stravuje ďalší záchvat pesimizmu, vďaka trablom v práci, a mám nesprávny pohľad na vec


:)
Prosim, nevztahuj moju odpoved k inej otazke...
Takze

1/ Chalani zo SOSA chcu naozaj stavat satelit s pridanou vedckou hodnotou. Podrobnosti po SSP2012.

2/ Dotacie dostanes VZDY za nejakym ucelom a za nejakych podmienok. nepoznam grant, ktory by vyhovoval tvojmu "cudnemu" popisu. takze neviem ani o nikom, kto by to tak robil.

3/ Ak ja niektore diely planujem kupit, tak preto, ze predmet vyskumu sa zaobera niecim inym a nema zmysel objavovat koleso.

Mozno si si dal len dohromady moj projekt a prokjekt chalanov zo SOSA, co su dve uplne odlisne veci.

Takze trochu optimizmu!


alamo - 31/10/2012 - 23:17

dajme tomu..
tak počkám a uvidím..


alamo - 2/11/2012 - 13:05

Martin.. tá "pridaná vedecká hodnota", pri účasti na QB 50, spočíva v zbieraní dát, aj keď aj to je pre vedu dôležité, samotná "veda" totiž ich vyhodnocovanie.. to prebehne kedy? a kde?
mám s toho čoraz čudnejší pocit..
SOSA chce kúpiť, družicu v "balíčku", a k tomu balíčku, ako keby chcela prikúpiť ďalší balíček, na ktorom je napísané "veda"..

ale ten mechanizmus, ako toto všetko prispeje k rozvoju "znalostnej ekonomiky", to mi nejak uniká

ako som inde povedal, takýmto spôsobom by dokázala poslať do vesmíru družicu, a "robiť vedu" (nakúpiť ju v balíčkoch), aj nejaká rozvojová "respublica costa guano" (republika pobrežie hovna), ale k tomu, aby sa z nej stala "znalostná ekonomika", ju to nepriblíži, ani zbla..


alamo - 2/11/2012 - 13:55

práve som si uvedomil, prečo som taký nakrknutý..
on ten zámer SOSA "reprezentovať možnosti slovenského priemyslu", vlastne funguje dokonale..
z dovezených súčiastok, zmontovať satelit, ktorí bude robiť "dovozovú vedu"
dokonale to reprezentuje "slovenský ekonomický zázrak", montovne v ktorých sa montujú, priemyselné výrobky ktoré boli vymyslené a skonštruované inde, z dovezených dielov, ktoré boli navrhnuté a vymyslené niekde inde
ja v jednej takej montovni pracujem.. stojí to za psí drek..

s platu ktorí tam zarobím,ide podstatná časť, na dane
a s tých daní, sú financované veci, napríklad ako prví "slovenskí satelit", ktoré ma majú presvedčiť že existujem vo "vyspelej ekonomike"


martinjediny - 2/11/2012 - 18:58

quote:
práve som si uvedomil, prečo som taký nakrknutý..
on ten zámer SOSA "reprezentovať možnosti slovenského priemyslu", vlastne funguje dokonale..
z dovezených súčiastok, zmontovať satelit, ktorí bude robiť "dovozovú vedu"
dokonale to reprezentuje "slovenský ekonomický zázrak", montovne v ktorých sa montujú, priemyselné výrobky ktoré boli vymyslené a skonštruované inde, z dovezených dielov, ktoré boli navrhnuté a vymyslené niekde inde
ja v jednej takej montovni pracujem.. stojí to za psí drek..

s platu ktorí tam zarobím,ide podstatná časť, na dane
a s tých daní, sú financované veci, napríklad ako prví "slovenskí satelit", ktoré ma majú presvedčiť že existujem vo "vyspelej ekonomike"


Mam malo informacii, aby som obhajoval sk cube. ale kedze ideme v rovnakom programe, tak vseobecne mozem.
Sucast pravidiel 7RP je:
- Pridana vedecka hodnota => nestaci nakupit a zmontovat. MUSIS prispiet vedou. inak ta vylucia a mozes by maximalne ako subdodavatel.
- Mas samostatnu kapitolu na zdvodnenie europskeho prinosu a prinosu pre danovych poplatnikov. Kedze z ich dani to je platene.
- Plkus zdovodnit prinos do praxe

Jasne, ze sa da dobre zdovodnit blby projekt, alebo zle zdovodnit genialny projekt. ale to uz je riziko systemu.

principialne je vysledok taky, ze na 90% prechadzaju dobre projekty, ktre su aj dobre zdovodnene


alamo - 3/11/2012 - 06:50

quote:
principialne je vysledok taky, ze na 90% prechadzaju dobre projekty, ktre su aj dobre zdovodnene



štatistika je zaujímavá veda..
zaujímalo by ma, či ten kto robil túto štatistiku, všetok výskum okolo GW a súvisiacich vecí napríklad "slnečníkov a veterníkov", ďalej "škodlivosti" geneticky manipulovaných plodín, potom najrôznejšie sociologické projekty zdôvodňujúce výdobytky multikulturalizmu.. atď..
či ich zarátal ako dobre zdôvodnené.. alebo medzi tých ehm.. zvyšných 10%?

tak teda dobre, dám na túto štatistiku..
je tu podľa nej ale 10% pravdepodobnosti, že vedecký zámer SOSA je.. teda.. "vedecký šum"
oplatilo by sa SOSA sa pre tento prípad poistiť, nejakým menším plánom "b"?
napríklad tak že 10%.. no.. radšej budem skromnejší 5% svojho času a energie venuje spolupráci s našimi najbližšími susedmi, na projekte czCube?

prosím ťa odkáž pod Strečnianskym hradom, že ak by SOSA venovala aspoň toľko energie (fakt ždibec) na toto, ako záložný "plán b", tak by som bol fakt (trošku) spokojný, prestal by som rýpať, pľuť jedovaté sliny, a viesť sprosté reči (napríklad o experimentoch na opiciach)


-=RYS=- - 3/11/2012 - 08:12

Taky je dulezite splnit HAM pozadavky (IARU, ITU, AMSAT) ze strany HAMu, pokud chcete pouzit pro CubeSat HAM kmitocty.

Pokud chcete pouzit profi sat kmitocty treba v S pasmu 2.2GHz, tak je pak jedno jakou "call" bude zarizeni mit. Znamena to vsak, ze nesmite pouzit protokol AX25..viz zakon.

Pokud chcete pouzit HAM kmitocty, tak doporucuji, aby byl "mezi hlavnima bodama co ma sat mit" sat vybaven prevadecem. Bud linearnim nebo NFM s CTCSS na vstupu (sat bude na 70cm prijimat a na 2m vysilat).
Optimalne v rozsahu palubni RX 437.875MHz FM 1k2 AX25 APRS + CTCSS /
palubni TX 145.875MHz FM 1k2 AX25 APRS pro moznost dat APRS (bez CTCSS) nebo volnou fonickou FMku se subtonem).

Tudiz system bude umoznovat jak fonii, tak data.
Navic kmitocet x.875kHz znamena dostupnej sutr pro IF smesovac.

Klicove je, aby tam byl ten prevadec. Duvod je, aby prijem byl dostupny siroke verejnosti (bezni skeneristi, skoly, technicke krouzky atd..) a taky radioamaterum. Problematika se da vyresit i tak, ze tento crossband by byl jen pro fonii se subtonem a data AX25 by byla TX/RX simplexne jen treba na 437.950MHz FM 1k2 AFSK APRS.
Cili pro svetove HAMy by bylo dodrzeno to, ze by meli dostupnej prevadec (tim by jste je uklidnili...umlceli ohledne toho, ze se pasmo zneuziva uz jen pro noHAM cubesaty, pres ktery nejde cistej HAM provoz...zkratka neco za neco..., HAMove propujci pasmo a vy jim tam nechate fone prevadec, ktery samozrejme muzete pouzit taky ... pokud mate k dispozici volacku alespon Vaseho radioklubu).

Data by mela byt kompatibilni s APRS dle poslednich paradigmat, aby se to dalo volne pouzit pro sit APRS. Prijimaci/vysilaci automaticka pozemni GTW by pak transferovala data TX/RX skrze VPN do Ludkova OK7RB (Jesenice u Zatce, smer na Plzen, hlavniho Ceskeho APRS serveru (http://t2.aprs.cz:14501/, http://czech.aprs2.net:14501/, http://www.aprs.cz/index.php?option=com_content&view=article&id=203:t2czech-tier2-aprs-server&catid=52:igatestn, http://www.hamradio.cz/forum/viewtopic.php?p=4342&sid=f980cb14ba4b2ab64d3f1ce6ce07d32a#p4342)

Co se tyce provozni vysky, jelikoz by mel byt i fonicky prevadec, tak minimalne 500km, optimalne 600-1000km.

Tolik z pohledu vetsiny HAMu v nekolika bodech. Pokud sat bude mit nejake dalsi zarizeni, ktere se bude ovladat pres APRS nebo bude prenaset uzitkova telematicka data dw pres APRS, tak pri dodrzeni FM crossband prevadece via CTCSS by to bylo v pohode.

Takhle vypada zadost u ITU pro SwissCube (predtim vsak zadost u IARU a AMSATU s popisem funkci/kmitoctu/hodnot pro HAM svet...ten rpt).
http://www.ok1mjo.com/all/ostatni/space_aircraft/SwissCube-Part1.pdf
http://www.ok1mjo.com/all/ostatni/space_aircraft/SwissCube-Part2.pdf



alamo - 3/11/2012 - 15:01

-=RYS=-

quote:
Co se tyce provozni vysky, jelikoz by mel byt i fonicky prevadec, tak minimalne 500km, optimalne 600-1000km.



a na akú diaľku by to vlastne fungovalo ako "retranslátor"?
...

http://forum.kozmonautika.sk/viewtopic.php?f=10&t=274&p=1184#p1184
"Alamo, vdaka za vsetky tvoje prispevky, sice si nas hned osocil z tunelovania penazi, ale nevadi, dufam ze ta cinnost SOSA presvedci, ze sa naozaj snazime pozdvihnut a rozvinut kozmonautiku na Slovensku.
Co sa tyka spoluprace skCube a czCube, uz nam napisal Ales Holub, tak sme zacali interne diskutovat moznosti spoluprace.
Vdaka za tvoju aktivitu"

človek, v dnešnej internetovej dobe dostane iba to, čo si "poctivo" na internete vytroluje
až sa občas čudujem, že tu už dávno nie je založené vlákno "alamoviny"
pán Holub "zlomte väz" pri tej internej diskusii


hastro - 3/11/2012 - 17:31

CZ družice se (ne)staví už 10 let, naposledy jsem ji viděl, když ji na Kosmoparty používali jako popelník při zasedání zbytků Kosmo Klubu, pak ji dali jako součást stavebnice Lego klukům od T.Přibyla a když jim tam nesedla tak ji vyhodili, z koše ji vytáhl M.Halousek a ukazuje ji dětem ve školkách, kde přednáší o pokroku kosmonautiky v ČR.


-=RYS=- - 4/11/2012 - 08:27

quote:
-=RYS=-
quote:
Co se tyce provozni vysky, jelikoz by mel byt i fonicky prevadec, tak minimalne 500km, optimalne 600-1000km.



a na akú diaľku by to vlastne fungovalo ako "retranslátor"?
...

http://forum.kozmonautika.sk/viewtopic.php?f=10&t=274&p=1184#p1184
"Alamo, vdaka za vsetky tvoje prispevky, sice si nas hned osocil z tunelovania penazi, ale nevadi, dufam ze ta cinnost SOSA presvedci, ze sa naozaj snazime pozdvihnut a rozvinut kozmonautiku na Slovensku.
Co sa tyka spoluprace skCube a czCube, uz nam napisal Ales Holub, tak sme zacali interne diskutovat moznosti spoluprace.
Vdaka za tvoju aktivitu"

človek, v dnešnej internetovej dobe dostane iba to, čo si "poctivo" na internete vytroluje
až sa občas čudujem, že tu už dávno nie je založené vlákno "alamoviny"
pán Holub "zlomte väz" pri tej internej diskusii



Takhle vypada pokryti z ruznych vysek.

Prvni je cca 820km z vysky nejpouzivanejsi pro telco systemy, napriklad Iridium (pouziva ho i Dragon) atd...
Z obrazku je jasne, ze s kolegou na Islandu dam pokec tak na 10 minut.

Druha vyska 2000km je asi tak nejvyssi co lze dosahnout jako CubeSat pro nase veci jako privazek k hlavnimu nakladu...Vega atd...
Z teto vysky je jasne, ze muzu dat pokec s kolegou radioamaterem na dovolene na Kanarech asi tak po dobu 20 minut.


Treti je ISS vyska 400km, nejpouzivanejsi pro CubeSaty uz i z toho duvodu, ze je 100% jistota, ze do pulroku shori v atmosfere.
Tady z te vysky je jasne, ze muzu dat pokec s kolegou radioamaterem ze Slovenska po dobu asi 4-6 minut, nez to zapadne.

Prave vyska je klicova pro dobu po kterou mohu komunikovat. Pamatuji na AO10 a AO13, kdy jsem s kolegou na Kanarech mohl pokecat asi 30 minut. Cim je druzice vyse, tim pomaleji se pohybuje a tim dele trva casove komunikacni okno. Stahni si soft Orbitron (je v cestine) a stahni si aktualni Keplery a pak si vyzkousej v realnem case jak dlouho trva casove okno mezi dvema body...treba pomoci prevadece na ISS ci jinych FM prevadecu. FM prevadece maji vyhodu, ze na komunikaci staci opravdu v nekterych pripadech jen rucni radiostanice s "pendrek" antenou, takze se takovy prevadec hodi jako presentace ve skole apod..

Nadruhou stranu linearni SSB prevadece funguji vetsinou o neco dele a take je tam vice radiove kapacity...mista pro vice komunikujicich soucasne, u FM prevadece se musi cekat az bude pro tebe volno, vetsinou jsou vice "ucpane", je tam castejsi provoz.





Nejlepsi je vyska 3000-10000km jako byla AO-10/13/40 atd...
Tim se da pak komunikovat z CZE do Severni Ameriky i 50 minut bez preruseni.

Kdyz by se nam nerozbila AO-40tka, tak bychom mohli "na rucku/na pendrek" komunikovat s kamarady z USA/Kanady.


Pripravuje se satelit P3E na GEO drahu, takze staci zamerit Yaginu na urcite misto na obloze, zatahnout sroub na drzaku anteny a hned se muze komunikovat v mnoha pasmech treba s kolegou z USA, Brazilie, Indie atd...

Navic bude tato druzice pripravena na souostrovi s ostatnima GEO Amsat druzicema, takze treba od polovine transporderu je to linearne transpordovano na druzici nad Pacifikem, takze muzes komunikovat s kolegou z Noveho Zelandu apod...

Radioparametry prevadecu P3E na GEO draze:
http://www.p3e-satellite.org/de_DE/mission.html



http://www.amsat.org/amsat-new/satellites/satInfo.php?satID=21&retURL=satellites/futures.php
http://www.amsat-dl.org/p3e




Jako posledni z tehle velkych druzic je pripravovan Amsat P5A pro let na orbitu Marsu.

http://www.amsat-dl.org/p3e/
http://www.amsat-dl.org/logos/logos-p3e-p5a.htm
http://www.amsat-dl.org/index.php?option=com_content&task=view&id=16&Itemid=44

Pro prijem bude stacit 3m parabola (X pasmo, staci parabola z tv satelitu z C pasma), je to ve spolupraci s mnoha kosmickejma agenturama. Minimalne by mela slouzit jako zalozni retlanslacka UHF-X pasmo pro spojeni s povrchovejma landerama/roverama.

http://www.amsat-dl.org/index.php?option=com_content&task=view&id=16&Itemid=44

http://www.ticket-to-mars.org/en_EN/mission.html
http://www.amsat-dl.org/pic/gallery2/main.php?g2_itemId=1530

Porovnavaci skutecna velikost Marsovske druzice vs velikost cloveka.

NASA a ESA jiz ted maji zajem o osazeni paluby svyma vedeckyma pristrojema. NASA UHF prevadecem a ESA podpovrchovym radarem kvuli ledu.
Bude to tak, ze parabola bude stale nasmerovana trvale k Zemi diky gyroskopum a soucasne zezadu bude vyklopena samonataceci plosina s UHF prevadecem, antenama a vedeckyma pristrojema (vedecka plosina s UHF prevadecem).





[Upraveno 04.11.2012 -=RYS=-]


alamo - 4/11/2012 - 14:44

napadla ma odrazu znekľudňujúca vec..
ak by sa czCube, namiesto tetheru alebo solárnej polachty, rozhodla naložiť "na palubu" svojho prvého satelitu, RYSov HAM prevádzač, ktorí by priamo slúžil komunite rádiomatérov.. nemala by potom omnoho viac záujemcov o spoluporácu medzi nimi?
teda medzi ľuďmi, ktorí sú práve taký akých czCube potrebuje..
rozumejú sa elektrotechnike a vedia ako "to" postaviť
...
tu je taký článok:
http://www.finmag.cz/cs/finmag/knizni-recenze/proc-se-harley-a-apple-nemusi-prodavat-lacino-prave-kvuli-tomu-proc/
Proč se Harley a Apple nemusí prodávat lacino? Právě kvůli tomu „proč“
...
Snad všichni vědí, co dělají. Převážná část lidí a firem má jasno i v tom, jak to dělat správně. Jen málokdo ale chápe, proč vlastně to všechno… Takhle nevesele by šla shrnout kniha Start With Why (Nejdřív se ptejte proč) Simona Sineka. Autor sám to vyjádřil ještě stručněji – obrázkem „zlatého kruhu“:

Pointu prozrazuje už výmluvný název nedávno dotištěného hitu: nejen práce kvapná, ale i práce bezdůvodná málo platná. Ujasněte si tedy nejdřív svoje hodnoty, svoje proč, a teprv potom řešte, jak je zhmotnit a v co. Pomůžete svému marketingu – i své duši. „Následujte své proč a ostatní budou následovat vás.“
...
platí to aj v tomto prípade
ak sa snažíte zaujať, a nalákať nejakých ľudí na spoluprácu, na vašom projekte, musíte dať tým ľuďom možnosť, aby pracovali na niečom čo skutočne chcú..
projekt czCubesat sa do toho závozu v ktorom je dostal, lebo práve toto sa mu nepodarilo


ales - 4/11/2012 - 16:43

quote:
napadla ma odrazu znekľudňujúca vec..
ak by sa czCube, namiesto tetheru alebo solárnej polachty, rozhodla naložiť "na palubu" svojho prvého satelitu, RYSov HAM prevádzač, ktorí by priamo slúžil komunite rádiomatérov.. nemala by potom omnoho viac záujemcov o spoluporácu medzi nimi?
teda medzi ľuďmi, ktorí sú práve taký akých czCube potrebuje..
rozumejú sa elektrotechnike a vedia ako "to" postaviť

Už před řadou roků jsme tohle radioamatérům navrhovali (že na družici dáme HAM převaděč), ale zkušené radioamatéry to přesto nezaujalo (dokonce nenabídli ani stavbu toho HAM převaděče). Možná jsme neoslovili ty správné lidi.
quote:
ak sa snažíte zaujať, a nalákať nejakých ľudí na spoluprácu, na vašom projekte, musíte dať tým ľuďom možnosť, aby pracovali na niečom čo skutočne chcú..
projekt czCubesat sa do toho závozu v ktorom je dostal, lebo práve toto sa mu nepodarilo
Souhlasím, toto se skutečně nepodařilo. Jenže několik prvních roků práce na projektu czCube se mohl každý člen týmu opravdu věnovat tomu, co ho zajímalo. Přesto skoro nikdo nedotáhnul ty svoje věci k použitelnosti. Kromě zájmu to chce ještě "něco navíc" (nevím přesně co).


alamo - 4/11/2012 - 20:49

teda.. ak sa nakoniec dozviem, že prístup za ktorí som zopsul SOSA, je správny, tak sa zvencnem

a ako ste rádiomatérov oslovili, nejak "poštou", osobne, niekoho z ich "vedenia" (nemám dohromady ani šajnu ako organizačne fungujú)?
lebo ako tak tie ich fóra preliezam
http://www.cbradio.cz/forum/list.php?28
http://www.hamradio.cz/forum/index.php
http://www.cq.sk/modules.php?name=Forums&file=index
tak akosi, akoby o tej možnosti ani nevedeli..


ales - 5/11/2012 - 08:20

quote:
a ako ste rádiomatérov oslovili, nejak "poštou", osobne, niekoho z ich "vedenia" (nemám dohromady ani šajnu ako organizačne fungujú)?
Bylo to pár e-mailů a taky se několik členů týmu czCube zúčastnilo radioamatérského setkání v Holicích v roce 2008 (jako přednášející). Tam se ale možná diskutovaly spíš jiné věci. Zřejmě je čas zkusit to znovu (oslovit radioamatérskou komunitu).


David Holas - 5/11/2012 - 09:56

quote:
... czCube zúčastnilo radioamatérského setkání v Holicích v roce 2008 (jako přednášející). Tam se ale možná diskutovaly spíš jiné věci


Přednášel jsem o projektu czCube v Holicích 2008 spolu s dalšími dvěma členy týmu (M.P. a R.L.)
- účast na přednášce byla velmi nízká (cca 8 lidí)
- přednáška se v podstatě "ztratila" v celém přednáškovém programu celého setkání
- 90% radioamatérů jezdí do Holic kvůli výstavním slevám a blešímu trhu
- zájem o účast na projektu na tomto setkání byl nulový

Celkově si k účasti HAM komunity dovolím shrnout toto:
- v ČR existuje množství skutečně technicky velmi schopných HAMů
- procento HAMů, kteří jsou zároveň "kosmonadšenci" je mizivé
- HAM aktivity v ČR obecně spočívají z 90% v hobby, relaxaci, závodech, výjimečně v sólových radioprojektech typu "dokážu to", zájem o komplexnější a dlouhodobější týmový projekt družice jsme nezaznamenali
- bez ohledu na to, projekt czCube získal velkou znalostní (OK2AQK, OK1FA) a hmotnou (OK7GU, OK1FM, OK1FA) podporu od významných českých HAMů a jejich firem/institucí. To samozřejmě oceňujeme a jsme za to vděčni.
- opakovaně jsme byli upozorňováni, že projekt cubesatu je mimo (naše) reálné možnosti

Celkový můj dojem je, že díky amatérskému charakteru projektu, absenci financování atd. nezískali rozhodující lidé z HAM komunity se zázemím a možnostmi k projektu czCube důvěru.


neregistrovaný - 5/11/2012 - 11:21

závěr>> jít na to cestou. 1. vymyslíme to technicky >> 2. pak na to seženeme peníze je zcela špatný.

Zkuste sehnat nějaký grant. Domluvte se třeba s vysokou školou textilní v Liberci a udělejte nějaký výzkum chování nanomateriálů ve vesmíru. EU vám na nanomateriály ráda nasype nějaké peníze..

Takže fakt začněte nejprve na nějaké VŠ která má zkušenosti s grantama...


nereg2 - 5/11/2012 - 11:42

quote:
závěr>> jít na to cestou. 1. vymyslíme to technicky >> 2. pak na to seženeme peníze je zcela špatný.

Zkuste sehnat nějaký grant. Domluvte se třeba s vysokou školou textilní v Liberci a udělejte nějaký výzkum chování nanomateriálů ve vesmíru. EU vám na nanomateriály ráda nasype nějaké peníze..

Takže fakt začněte nejprve na nějaké VŠ která má zkušenosti s grantama...


Konečně to někdo pochopil, zkuste čvut, FEL nebo FBMI Albertov, tam se v tom na čvut angažujou, google víc


ales - 5/11/2012 - 11:52

Jasně, granty jsou vhodné pro VŠ a jiné instituce. Ty je také samozřejmě využívají a pár CubeSatů už se takhle v ČR připravuje (a určitě i brzy poletí do kosmu).

Jenže když to přeženu, tak mým záměrem není použít veřejné peníze na to "abych si mohl hrát". Projekt czCube vznikl jako amatérský a nezávislý. Proto zcela záměrně granty nehledáme, ale spíš využíváme sponzorství komerčních firem. Navíc samozřejmě s dostatkem peněz lze už dnes koupit prakticky kompletní CubeSat. Ale kompletní nákup pro mne také nemá smysl (dokud není v dosahu "rodinného rozpočtu"). Hledám prostě cestu, jak družici postavit z opravdu amatérsky dostupných zdrojů. To se mi zatím opravdu nepodařilo. Tak hledám a zkouším další nezávislé možnosti.


David Holas - 5/11/2012 - 12:16

Aleš to vyjádřil perfektně a přesně. Není žádné velké "umění" podat žádost o grant a v případě úspěchu zakoupit vše na klíč.

Zkušenosti ale ukazují, že největší problém v ČR je sehnat dostatečné množství dostatečně motivovaných lidí s dostatečnými kapacitami, kteří by odpracovali na projektu jisté množství netriviální práce, aniž by to zruinovalo jejich nadšení a motivaci.

Peníze mohou pomoci v nákupu součástek (např. kvalitních solárních článků), materiálů a drahých služeb (např. obrábění). Záběr projektu "téměř-jakékoliv" družice je ale tak velký (konstrukce, programování, ladění, administrace) a omezující podmínky cubesatu (velikost, hmotnost) tak svazující, že vývoj je netriviální a podstupuje řadu slepých cest. To se IMO zdá být mimo možnosti fandovstvím motivovaných dobrovolníků. Teorie je taková, že minimálně jeden-dva lidé by na projektu museli pracovat "na plný úvazek", tj. v podstatě zaměstnanecky - a to znamená nemalé fondy.

Lze pokračovat v argumentaci, proč to tak je a jaké faktory se na tom podle několikaletých zkušeností projevují, rozebírat vše na konkrétních příkladech atd., ale zde na to není prostor.


alamo - 5/11/2012 - 13:03

ja by som dodal, že so žiadaním o grant, sa človek vystavuje riziku, že akurát pritiahne pozornosť ľudí, ktorých zaujíma akurát ten grant, ako "objem peňazí".. hm.. ako to ešte povedať korektne.. zaujíma ich viac, než to na čo tie peniaze majú byť určené..

apropó..
http://forum.kozmonautika.sk/viewtopic.php?f=8&p=1188&sid=5dc28c525707cd44c4d408f5098d9ff6#p1188
dúfam že ten mail ktorí dostal Martin Jediný, a oznamujúci mu, že žiadna spce party pod Strečnom nebude, že je to len nejaká "technická" záležitosť, čo sa do toho priplietla, a nemá to žiadnu súvislosť s mojím trolovaním
..............
nemal by som sa prihlásiť, na nejaké to HAM fórum, a nejak rádioamatérov skúsiť osloviť ja?
ale je to spojené s určitými rizikami.. moja "komunikácia" v poslednom čase naberá charakter "kopancov"
obávam sa že by to bola možno dosť ostrá debata, na akú možno nie sú zviknutý


nereg2 - 5/11/2012 - 13:23

myslím, že se pletete, kvalitní práce motivovaného člověka stojí čas, a aby nežil pod mostem musí dělat práci o kterou má zájem za peníze aby přežil, pak tu jsou něco jako cena člověkohodiny atd atd, pokud to má být orientované na studenty, který živějí rodiče, pak je to v pořádku, v opačném případě jste naivní, mgr nebo phd student který má na to kvalifikaci si musí vydělat na to aby přežil, tj. v praze min 10tis. čistého, jinak musí dělat něco jiného, pokud si nevydělá, a o tom to je, jinak držím pěsti pokud se vám podaří to dodělat se studenty sředních škol či důchoci,
vaše nazory jsou přesně to co brzdí rozvoj vědy a výzkumu zde, odborník není charita, jsou zde sociální meze, které nemůže překročit, musí mít střechu nad hlavou,....


David Holas - 5/11/2012 - 13:54

Vážený pane nereg2,
já s vámi téměř úplně souhlasím, realita je skutečně taková a mně osobně o tom přesvědčovat nemusíte. To je prostě ten rozpor mezi zadáním a realitou.

Zadání je: amatérský projekt, zkouška zda to jde bez profesionálního přístupu a bez profesionálního financování

Realita je: odborník je drahý a nedostatkový a nemá zájem. Buď je hodně mladý a ještě moc neumí. Nebo je VŠ, něco umí a je zde okno zhruba 3 let, kdy je využitelný - musí to být ale zároveň kosmonadšenec (kolik lidí v ČR tuto kombinaci splňuje?). Ještě starší už je reálně nepoužitelný, chce budovat kariéru a zakládat rodinu, občas něco udělá ze zájmu, ale na tom nelze stavět. Ještě starší už je zaneprázdněný rodinou. A ještě starší je již vyhořelý. Tak to prostě je.

Motto projektu czCube bylo vyzkoušet, zda doba a technologie pokročily natolik, že je možné v čekých amatérských podmínkách postavit funkční družici. Současný stav je takový, že odpověď na tuto otázku ještě kompletní tým zcela a bezezbytku nevstřebal a neakceptoval.

Bez toho, aby vše skutečně proběhlo, umí jen málokdo předem předvídat budoucí vývoj. Český kosmonadšenec si obtížně připouští, že košile je bližší než kabát. Jako studijní materiál doporučuji studium vláken v sekci cubesat na tomto fóru, ale třeba i veřejné zápisy ze schůzek týmu. Velmi poučná četba.

Projekt s jiným zadáním či jiným mottem by šel velmi pravděpodobně jinou cestou. Je možné jít cestou grantu, je možné jít cestou univerzitního projektu na bázi diplomek, těžícího z volného času studentů a školního zázemí. Platí ale, že úspěch je možný jen při vyvážené kombinaci nadšení a peněz. Bez nadšení to bude jen "rvačka" o balík financí, které se podařilo "zadarmo získat" a po jejich vyčerpání bude konec, bez peněz to bude, jak IMO správně píšete, naivní "žádání charity" od zúčastněných členů.

V tomto směru se mi osobně zdá v ČR jako nejvíce životaschopný projekt PilsenCube na ZČU, iniciovaný členy našeho týmu. Projekt jde cestou univerzitního projektu (diplomky, školní zázemí + nadšení), což je téměř ideální kombinace a myslím, že v současnosti mu k dotažení chybí už relativně málo. Kromě toho jsou dnes v ČR další dobře financované projekty, připravované poměrně "v tichosti", takže se pravděpodobně v příštích letech dočkáme nějakého překvapení.


alamo - 5/11/2012 - 14:08

quote:
V tomto směru se mi osobně zdá v ČR jako nejvíce životaschopný projekt PilsenCube na ZČU
Kromě toho jsou dnes v ČR další dobře financované projekty, připravované poměrně "v tichosti", takže se pravděpodobně v příštích letech dočkáme nějakého překvapení.


http://pilsencube.zcu.cz/
ale to akurát znamená, že včechách fungujú izolované skupiny, pracujúce v podstate na tom istom cieli (aj keď rôznymi spôsobmi), ktoré spolu totálne nekomunikujú
koľko ich vlastne je?

tento stav, môže mať aj totálne neprekvapujúci záver, že projekt do finálneho stavu, nedotiahne nikto, lebo nikto nenazbiera dostatok "človekohodín" potrebných pre dokončenie projektu..


alamo - 5/11/2012 - 14:18

ďalší..
http://www.czechtechsat.cz/


alamo - 5/11/2012 - 14:25

takže v čechách je ľudí čo chcú stavať cubesat nakoniec dosť..
akurát.. ako keby každý chcel stavať, ten svoj..


ales - 5/11/2012 - 19:24

quote:
takže v čechách je ľudí čo chcú stavať cubesat nakoniec dosť..
akurát.. ako keby každý chcel stavať, ten svoj..
Ano, je to tak. A v zásadě na tom nevidím nic špatného. Přesně k tomu jsou vlastně CubeSaty určeny (aby každý mohl mít ten svůj). Různé týmy mají prostě různé cíle (i když vypadají podobně).


alamo - 5/11/2012 - 20:14

quote:
Ano, je to tak. A v zásadě na tom nevidím nic špatného. Přesně k tomu jsou vlastně CubeSaty určeny (aby každý mohl mít ten svůj). Různé týmy mají prostě různé cíle (i když vypadají podobně).


problém je ale v tom, že jednoducho existujeme v prostredí, kde sa tejto téme, predsa len venuje menej pozornosti, a teda aj menej finančných prostriedkov
a to platilo ešte v dobe, keď boli podmienky v ekonomike o dosť zdravšie ako dnes.. a výhľad na zlepšenie je negatívny..
nestálo by teda predsa len za zváženie, že keď už ste teda oslovili SOSA, či neoslovíte skupiny ktoré sú v českej republike?
aby ste spoločne pouvažovali, či sa predsa len nenájde niečo na čom môžete kooperovať
v zásade totiž fakt riešite tie isté základné problémy..
http://pilsencube.zcu.cz/
"Hmotnostní limit 1,33 kg nedovoluje realizovat příliš účinné radiační stínění pikosatelitu. Některé pikosatelity byly kvůli maximálnímu odlehčení vyneseny na oběžnou dráhu pouze s tzv. skeletonovou strukturou (těleso satelitu tvořeno pouze rámem bez plných hliníkových stěn), jejich životnost je ale pak v řádu týdnů či několika málo měsíců. Velkou roli zde hraje výběr použitých elektronických součástek. Radiačně odolné součástky ve třídě „military“ nebo „space“ jsou pro většinu malých týmů cenově i množstvím nedostupné. Mívají navíc zvýšenou spotřebu energie, proto se v těchto projektech téměř nepoužívají. I ze standardně dostupných elektronických součástek se dají vybrat radiačně odolnější série, nebývají však za tímto účelem výrobcem testovány, provedení vlastních testů je časově zdlouhavé a často nebývá k dispozici pracoviště s radiačním zdrojem. Radiační opatření se u většiny týmů omezují pouze na určitý předvýběr typů součástek podle výrobní technologie a hustoty integrace, což je ovšem z hlediska spolehlivosti pikosatelitu nedostatečné řešení, jak ukázali naše vlastní testy radiační odolnosti běžných součástek."


alamo - 5/11/2012 - 20:59

quote:
Celkový můj dojem je, že díky amatérskému charakteru projektu, absenci financování atd. nezískali rozhodující lidé z HAM komunity se zázemím a možnostmi k projektu czCube důvěru.


to je teda fakt škoda, že sa ich nepodarilo presvedčiť
pretože zdá sa že väčšina úspešných amatérskych projektov, vzišla práve od rádioamatérov
http://www.amsat.org/amsat-new/
http://www.uk.amsat.org/

podľa mňa ten neúspech pri presviedčaní vzišiel práve s toho, že umiestnenie HAM prevodníka na czCube, nebol od začiatku primárnym cieľom projektu
...
amsat má naozaj široký záber spolupráce
http://www.uk.amsat.org/?attachment_id=11175
http://www.pe0sat.vgnet.nl/satellite/cube-nano-picosats/prism/
http://www.eoportal.org/directory/pres_PRISMPicosatelliteforRemotesensingandInnovativeSpaceMissions.html


martalien2 - 6/11/2012 - 00:44

Kdyz uz je to tady nakousnute, dival jsem se na zdroj co jsem kdysi pro czCube navrhoval. Vychazel z pozadavku na zdroj z vystupem 5V a 3.3V Puvodni navrh byl hodne slozity a obsahoval dva zdroje pro nabijeni baterie, ktere se vzajemne zalohovaly a ctyry zdroje pro napajeni vystupu. Dale obsahoval procesor a matici spinacu pro mereni vsech moznych parametru zdroje. Zdroj v navrhu obsahoval ridici a merici procesor atmel AVR ale byl navrzen tak aby zajistil napajeni i pri vypadku procesoru a destrukci baterie. Po zakladnich testech castecne konstrukce sem dosel k zaveru ze je zdroj zbytecne slozity a provedl jsem zjednoduseni. Zjednoduseni spociva v tom ze misto sesti zdroju jsou pouzity jen dva, ktere by oba se stridou 200Hz vyrabeli jak 5V tak 3.3V. I pri vypadku jednoho je stale druzice napajena a ma obe napeti. Baterie 8.4V jsou v tomto navrhu nabijeny primo ze solarnich clanku (dosel jsem k zaveru ze ucinost je uplne stejna jako pri pouziti spinaneho zdroje pro nabijeni, krome pripadu hlubokeho vybiti baterie, kdy je ucinost dobijeni horsi). Pri vypadku baterie prechazi zdroj na prime napajeni ze solarnich clanku. Zdroj opet funguje i pri poskozeni nebo vypadku ridiciho procesoru. Meri se napeti a proudy na vstupech a vystupech. V navrhu jeste chyby dodelat par teplotnich senzoru a upravit konstrukci zdroju podle poslednich testu.
Zakadni konstrukce zdroje byla overena a postupne vylepsovana ve zdroji, ktery se prodava pro zabezpecovaci techniku jako PS-07 DUO. Jde o dvojity zdroj, kde je pouzita konstrukce puvodne navrzena pro czCube. Do ted bylo vyrobeno pres 800 zdroju tohoto typu (celkem jiz 1000 zdroju PS-006 DUO a PS-07 DUO). Zdroj ma pomerne vysokou ucinnost (85%) a to i pres nutnost zivit jeste spoustu signalizacnich prvku. Sklada se ze dvou spinanych zdroju z moznosti volby vystupniho napeti 7.2, 13.6 nebo 27.4V a proudem 2x 2A nebo 2x3A nebo kombinace. Zdroje samy o sobe dosahuji ucinnosti az 93%. Jeden dobiji baterii a druhy pak zasobuje vystup AUX pro napajeni zarizeni.


-=RYS=- - 6/11/2012 - 01:22

quote:
napadla ma odrazu znekľudňujúca vec..
ak by sa czCube, namiesto tetheru alebo solárnej polachty, rozhodla naložiť "na palubu" svojho prvého satelitu, RYSov HAM prevádzač, ktorí by priamo slúžil komunite rádiomatérov.. nemala by potom omnoho viac záujemcov o spoluporácu medzi nimi?
teda medzi ľuďmi, ktorí sú práve taký akých czCube potrebuje..
rozumejú sa elektrotechnike a vedia ako "to" postaviť



Kapl jsi na to.
Samozrejme by pak by satelit zajimavejsi i pro neradioamatery.
Jestli si to spojeni chces vyzkouset, tak muzes skenovat web prijimac Xchaose atd.. a ja te zavolam nebo si pujcis rucku a moji druhou volacku a vyzkousis si to sam.
Volacku jsem ochotny propujcit i skole, mam kolektivku OK1OEM, kterou jsem pujcil tatovi, takze spolu povidame pres muj prevadec http://www.ok0bez.com. Tata ma malou rucni vysilacku a ja druhou a ani, setrime penize misto aby jsme je strkali firme Vodafone.

Navic me tata v telefonu vidi kde jsem via APRS system OK1OEM-1.


martalien2 - 6/11/2012 - 01:27

Jeste bych dodal, ze loni byl jeden PS-07 DUO upraven pro dobijeni baterie ze solarniho polykrystalickeho clanku. Zdroj udrzoval na vstupu 19-19.5V a vystup byl schopen dodat az 7.8A pri 14.2V. Pro zvyseni ucinnosti tam bylo vynechano par "komercnich soucastek"


alamo - 6/11/2012 - 01:33

quote:
Kapl jsi na to.
Samozrejme by pak by satelit zajimavejsi i pro neradioamatery.
Jestli si to spojeni chces vyzkouset..


asi sa na to nakoniec dám.. dosť ma to zaujalo
už študujem http://www.hamradio.sk/zacinajucim/etika.pdf

takže podľa teba, by v čechách a na slovensku, bola možnosť vytvoriť odnož amsat?


-=RYS=- - 6/11/2012 - 02:06

quote:
quote:
... czCube zúčastnilo radioamatérského setkání v Holicích v roce 2008 (jako přednášející). Tam se ale možná diskutovaly spíš jiné věci


Přednášel jsem o projektu czCube v Holicích 2008 spolu s dalšími dvěma členy týmu (M.P. a R.L.)
- účast na přednášce byla velmi nízká (cca 8 lidí)
- přednáška se v podstatě "ztratila" v celém přednáškovém programu celého setkání
- 90% radioamatérů jezdí do Holic kvůli výstavním slevám a blešímu trhu
- zájem o účast na projektu na tomto setkání byl nulový

Celkově si k účasti HAM komunity dovolím shrnout toto:
- v ČR existuje množství skutečně technicky velmi schopných HAMů
- procento HAMů, kteří jsou zároveň "kosmonadšenci" je mizivé
- HAM aktivity v ČR obecně spočívají z 90% v hobby, relaxaci, závodech, výjimečně v sólových radioprojektech typu "dokážu to", zájem o komplexnější a dlouhodobější týmový projekt družice jsme nezaznamenali
- bez ohledu na to, projekt czCube získal velkou znalostní (OK2AQK, OK1FA) a hmotnou (OK7GU, OK1FM, OK1FA) podporu od významných českých HAMů a jejich firem/institucí. To samozřejmě oceňujeme a jsme za to vděčni.
- opakovaně jsme byli upozorňováni, že projekt cubesatu je mimo (naše) reálné možnosti

Celkový můj dojem je, že díky amatérskému charakteru projektu, absenci financování atd. nezískali rozhodující lidé z HAM komunity se zázemím a možnostmi k projektu czCube důvěru.


Davide, Holice nejsou zrovna ty prave pro kontakt tech spravnych HAMu.

Staci nekolik mist, napriklad:

http://www.ok2kkw.com
Napsat Vladovi Petrzilkovi OK1VPZ jestli by na titulni stranku udelal "pokec o projektu" a dal na to odkaz do boku jako je "diskuze/bazar atd.". Kontakt na Vladu ti mohu dat PMkem vcetne mobilu. Zavolat na mobil je nejlepsi.


http://www.crk.cz
Domluvit se vsema (http://www.crk.cz/CZ/KONTAKTYC), aby se info dalo na hlavni stranku s odkazem na vasi stranku kde bude veskere info technicke i netechnicke.

Pozadat nektereho radioamatera, nejlepe Ladu OK1ZIA z NAGANA (kontakt mohu dat PMkem), aby napsal zpravu (kterou predpredepisete vy) do OKINFO/OMINFO @ OKOM #999 s veskerym hlavne technickym infem a celkovym zamerem. Timto se dostanete do svetove BBSky i bez volaciho znaku, tedy licence.

Take do Cbradio (Pavluv telefon muzu dat pres PM).

HamRadio (Miluv telefon muzu dat pres PM).


A taky klukum (radioklub pri VUT OK2KOJ) z Brna co delali AO40..Mira Kasal OK2AQ (OK2AQK) atd..., telefon jen pres PMko.
http://www.urel.feec.vutbr.cz/index.php?page=detail&lang=&pers=19
http://www.radio.feec.vutbr.cz/ok2koj/?page=aktuality
http://www.urel.feec.vutbr.cz/esl/
http://www.vutbr.cz/lide/miroslav-kasal-1033


Dale zkontaktovat a spravne napsat text emailu Ceske Kosmicke kancelari.


Napsat podobny text par klicovym radioklubum, ktere se zabyvaji mikrovlnama a AMSATem a kde jsou klicovy lidi...konstrukteri.






Jak a kam tu msg dat do BBS Packet-Radia Vam pomuze nejen Lada OK1ZIA, ale treba i tyto obrazky. Respektive nejdrive si nastudujte ty obrazky s textovym souborem a pak volejte Ladovi.
http://www.ok1mjo.com/all/ostatni/space_aircraft/HAM_BBS_Kosmo-CZCubeSat/



Pokud spravne oslovite HAMy v ruznych mestech, tak pevne verim, ze jsou ochotni nekteri pomoci minimalne tim, ze vezmou TRX a antenou pro poslech druzice v blizkych skolach nebo pomuzou zalozit skolni radioklub pro spojeni pres Amsaty/CubeSaty nebo nazivo s kosmonauty na ISS pres HAM videovysilacku.
To by se vsak muselo domluvit i predem do skolni telocvicny atd... vcetne pritomnosti medii...tv zpravy Nova/CT/Prima, noviny, eziny, skolni noviny/web, ve spojeni s mestkyma/oblastnima/krajskyma organama. Cesnet muze pres Ceskou kosmickou kancelar (muzu pomoci opet pres PMko) zajistit VPN pro videolinku do Hustonu (zive video oboustranne...audio by slo pres vysilacku 145.800MHz FM...delka spojeni asi 4-8 minut, je treba to spravne nacasovat).

Moznosti jsou, ale je treba opravdu oslovit ty spravne lidi, kteri stale o Vas nevedi.
Kosmo.cz je "Vas mistni platek", ale tito HAMove (Amsat konstrukteri) se pohybuji treba zde: http://www.darkside.cz/board.php
a na podobnych mistech.
Bejt zdravej a mit tim padem fyzicko-dusevni silu, tak rad pomohu s konstrukci palubniho prevadece TRX.



[Upraveno 06.11.2012 -=RYS=-]


-=RYS=- - 6/11/2012 - 03:28

Asi pred 3 rokama jsem si behem tydne vyrobil prototypovej linearni prevadec. Myslel jsem tak nekam do vodikoveho tlakoveho balonu s zivotnosti 2 tydny nebo pro budouci CubeSat.

Vstup byl 145.900-145.925MHz USB (tedy 25kHz sirka pasma, dle IF filtru 455kHz Muratta) a vystup 500mW PEP byl 29.500-29.525MHz LSB (prevracejici se postranni pasmo).
Rozsahy KV pasem jsou zde: http://www.ok1mjo.com/all/ostatni/bands/HAM_pasma_do_30MHz.jpg
Rozsahy VKV/UHF/SHF pasem jsou zde: http://www.ok1mjo.com/all/ostatni/HAM/iaru_handbook_6-00.pdf, konkretne pasmo 2m jako uplink je na strane 39.

Do IF vystupu se promodulovava signal z krystaloveho oscilatoru jako IF majak. Mefka je klasika krystalova, vhodny krystal jsem nahradil programovatelnym AD9850 s kterym mam zkusenosti, ovladani jde z palubni I2C sbernice. Takze v nouzi lze s kmitoctama "hejbnout" kdyz by nastala porucha/kolize atd..
Pri sirce "transporderu" 22kHz (horni 3kHz je ochrana posledniho kmitoctu 100Hz pred koncem 25kHz kvuli majaku ...beacon, majak je tez spinan pres palubni I2C, aby se dal dalkove menit text z tistakove 24x256 (32kb EEPROM dat) ).

Vse se veslo do plechove krabicky 60x34x8mm v SMD.
Z boku je pajeci plosna ksanda: +5Vdc, GND, TX VF, RX VF, I2C data i/o.

Vedle toho by slo udelat komplexni jednointegráčovej simplexni TRX na kmitocet 437.900MHz FM pro AX25 APRS jak pro bezne APRS systemy, tak i pro dalkove sysopovske ovladani CubeSatu. Existuje integrovany obvod, ktery vse obsahuje a umi se preladit komplexne i s odskokama v rozsahu 405-480MHz s vykonem 800mW PA.
Ovlada se pres I2C a ma integralni EEPROM 32kb, umi i CTCSS a duplexni provoz (ma TX/RX fousy zvlast), je v pouzdru DIP14, je dost na vysku cca 13mm.
Provozni rozsah -40st/+114stC, napajeni +5Vdc/az 700mA.

Zkratka by se nemuselo vymejslet nic noveho, jen specializovane 3 anteny, prijimaci 2m, vysilaci 70cm a 10m.
10m se da resit jako plosna civka, tedy nikoliv jako 172cm dlouhej prut jako u RS Ruskych druzic.

70cm se da resit tez jako plosne celo smerna elektricka civka.
Pro pasmo 2m by bylo treba do 3 smery "vyhodit" 52cm dratu pro smery XYZ. Ale taky se to da zvladnout.

Vyhodou techto dvou integracu pro prevadec a FM TRX s EEPROM a IIC je v tom, ze kdyz by se poskodil CubeSat a CPU v TRX by usoudil, ze je CubeSat "kaput", tak se to prepne ciste jen na integralni EEPROM, kde by byl "konecny" program, ktery by fungoval asi takto:
Kdyz by se poskodilo cokoliv a sat uz by nefungoval jak mel a fotovoltaika by jeste dodavala elektrinu, tak by se prevadec a APRS TRX prepnul do samocinneho rezimu a dal by uz jejich CPU necetli prikazy z IIC. Cili pokud by na palube byl nejaky vedecky experiment, ktery nejak selhal a kdyz by z fotovoltaiky byla jeste nejaka "energie", tak by se TRX prepli do konecneho rezimu, kdy by fungovali nezavisle na prikazovych datech z palubni IIC (I2C) sbernice. Neco jako Windows nouzovej rezim PC.
Coz znamena, ze prevadec a mozna APRS bychom neztratili, mozna by uz fungoval jen ten prevadec bez moznosti ziskat palubni data, mozna by v majaku byla informace jestli IIC palubni sbernice jeste chodi nebo je mrtva, kazdopadne diky jeste fungujici fotovoltaice by linearni prevadec mohl jeste fungovat, neco jako nouzove fungujici AO-7.


Uzitkova data pro dalkove ovladani by sla pres APRS. Podobalo by se to ovladani pres SMSky, odborne se tomu rika SDS (Short Data System), tedy stejnej datovej kanal jako u technologie TETRA, TETRAPOL, MOTOTRBO atd..
Velikost datove msg by mohla byt maximalne 120 znaku. Maximalni ramec je dlouhej 256 bajtu. Vse o APRS si prectete na http://www.aprs.cz.
Datove msg se daji sparovavat za sebou a tim vytvorit komplexni velkej binarni soubor, treba pres radioamatersky data system 7plus, ktery je s AX25 a APRS kompatibilni.

V tom linearnim prevadeci se sirkou efektivne asi 22kHz se vejde asi 7 soucasne "hovoricich" uzivatelu. Davam to do zavorky, protoze to nemusi byt jen analogovej fonickej hovor, ale treba data nebo obrazek SSTV.

Berte to jako takove technickej "napad", nikoliv jako dogma.

[Upraveno 06.11.2012 -=RYS=-]


-=RYS=- - 6/11/2012 - 07:06

Jeste me napadlo, ze by nebylo na skodu si nejdrive vyzkouset systemy na specialnim tlakovem vodikovem balonu.
Jeden takovej obletel pul sveta.
Figl je, ze neni naplno naplnen a v 34km vysky se teprve trochu roztahne. Navic je naplnen vodikem misto heliem, kvuli nosnosti.
Radiosystem APRS by mel umet vsechny radiokanaly dle lokalit, region1 Evropa/Afrika/Rusko je 144.800MHz FM, ale v Australii je to jinak, v Severni Americe taky jinak (Severni Amerika ma 144.390MHz FM).

http://www.ok1mjo.com/all/ostatni/balonove_sondy/vodikovy_balon_USA-EU_K6RPT-11_14122011/

http://www.stratofox.org/events/cnsp10/

http://californianearspaceproject.com/
U tohoto posledniho odkazu hledejte volaci znak K6RPT-11


Tudiz kdyz se tolik nenatlakuje balon, ci spise ne moc nafoukne a obsah nebude helium, ale vodik, tak balon v 33-37km nepraskne, ale poleti dal a za 6 dni uleti 12000km.
A pokud se navic pouzije vicekanalovej APRS, kde druhej kanal bude 10.149MHz MFSK, tedy kratke vlny, tak bude moznost balon sledovat po cele planete.

A pokud se gondola doplni o sondu z Ceskeho hydrometeorologickeho ustavu, konkretne mereni tlaku/teploty/radiace, tak CHMU bude rado, kdyz ziska tato data a nejen oni, ale i ostatni organizace.

Proste neco za neco, oni se dostanou k balonove sonde co obleti planetu a ziskaji tim velmi strategicka data a my HAMove dovolime, aby ve "treti" majakove zprave byly tato meteo/radiacni data. Vse by mohlo bezet na WRAPu, tak jak to bezi me.

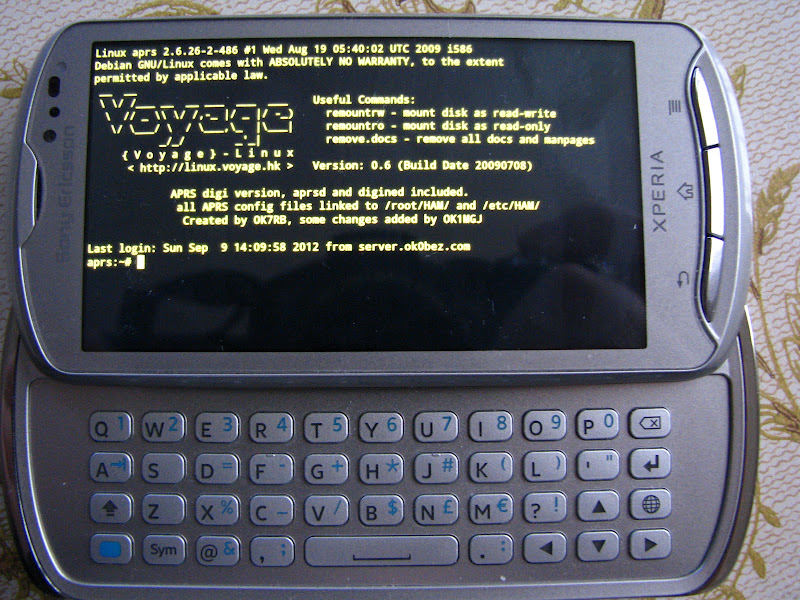

http://www.ok0bez.com/files/aprs/APRS_OK1OEM-1_digi-igate_WRAP-Linux_19082010-1600.png

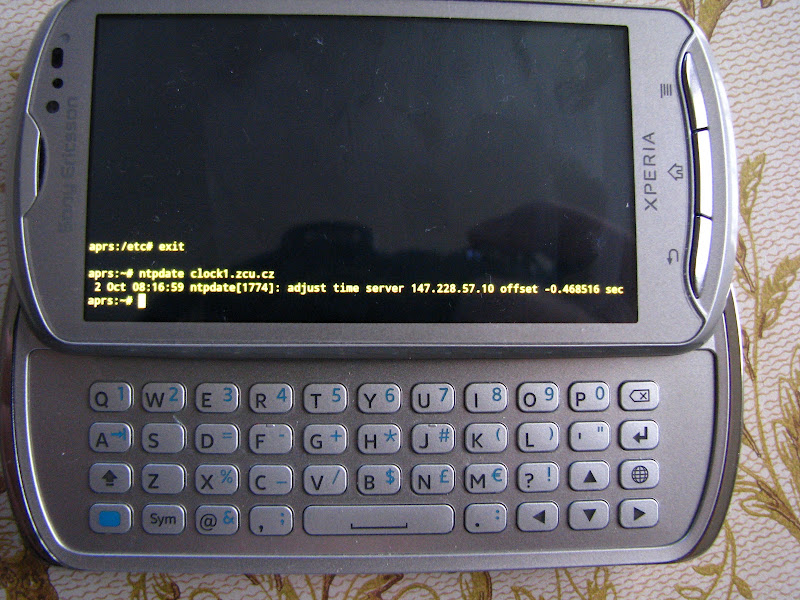

http://www.ok0bez.com/files/aprs/APRS_OK1OEM-1_digi-igate_telnet_monitor_19082010-1601.png

Balony v HAM systemu APRS:
http://www.ok0bez.com/files/aprs/APRS_balon_DC2EH-11_nad_Slovenskem.jpg
http://www.ok0bez.com/files/aprs/APRS_balon_DC2EH.jpg
http://www.ok0bez.com/files/aprs/APRS_balon_JULO2_OM3KEG-11_14042012.png
http://www.ok0bez.com/files/aprs/APRS_balon_OM3KEG_25092010.png


Figl WRAPu je, ze narozdil od "hloupeho" trackeru umi vyslat nekolik ruznych obsah textu majaku za sebou. Treba v prvni patnactiminute vysle zakladni info vyska/rychlost/teplota/tlak vzduchu/smer
V druhem majaku za dalsich 15 minut vysle komplexni meteodata bez radiace.
Ve tretim majaku za dalsich 15 minut se vyslou radiacni data (A/B/G + hustota castic).
Takto programuji 3 majaky za sebou s 15-ti minutovym spozdenim a v kazdem je jinej obsah majaku.
http://www.ok0bez.com/files/aprs/APRS_majak_OK1OEM-1.png

Takto na to chodim z meho mobilu Sony Ericsson Xperia Pro.






Mapy APRS systemu jsou zde: http://www.aprs.fi.
Pokud chcete najit tu moji DIGInu s IGATe OK1OEM-1, tak si najdete Zatec a 3 ikonky, prevadec OK0BEZ / Echolink OK0BEZ / DIGI-IGATE OK1OEM-1 .

[Upraveno 06.11.2012 -=RYS=-]


Agamemnon - 6/11/2012 - 07:15

mc, nice


-=RYS=- - 6/11/2012 - 07:28

quote:
mc, nice


Duvod proc Xperia Pro..... mechanicka QWERTY klavesnice je mechanicka QWERTY klavesnice. Tu klavesnici zadna sw klavesnice na dotekovem displeji nic nenahradi.
Bylo mi nabizeno, abych nosil skladaci BT klavesnici, ale chte jsem se zbavit kabeloveho salatu a pripojnych zarizeni, chtel jsem vse v jednom pristroji.

Navic jelikoz jsem invalida a mam pratele z mesta co jsou invalidi tez...vozik/nevidomej, tak chteli vedet jak se to ovlada po nainstalovani sw pro nevidome. A prave mechanicka klavesnice vyhrala, protoze pro nevidomeho je dotekova k nicemu, navic predni cast s displejem ma navic 3 tlacitka a taky na boku jsou dalsi 4 programovatelna tlacitka, takze po nainstalovani tohoto:
http://www.patrikpospisil.cz s emulaci Windows Mobile 6 to oba nevidomi dokazali okamzite ovladat a byli moc radi za integrovanou mechanickou klavesnici.
Ano, udelal jsem prezentaci v hospode pro kolegy invalidy a kamarady a kamaradky. Kamaradka na voziku ocenila program pro sledovani APRS + nektere free softy, vcetne mapovych podkladu. Takhle muze jeji manzel videt kde je, pripadne po stisknuti BT tlacitka PANIC okamzite vedel kde je a ze potrebuje pomoct...ona totiz jezdi na vylety okolo reky do 15km daleko (jeste ode me chce predelani elektroniky voziku na nove Li-Fe4SO nanofosfatove AKU).
Libil se vsem i system Echolink a jak to vypada, pulka z tech lidi si pujde udelat HAM zkousky.
Chteji si poridit vysilacky a v ramci mestskeho strediska invalidu, kteremu sefuje, by si mohli po vecerech povidat...neco jako CBcko.
Rikam jim, ze prevadec ktery jsem postavil ma pokryti po pulce Usteckeho kraje a celoplanetarni pokryti pres Echolink. Velmi nadseni.

To byl duvod proc Xperii Pro, oni ode me jako odbornika (meli jsme rodinej podnik, servis+prodej GSM/radiokomunikacni techniky...opravoval jsem GSM telefony) na mobily chteli vedet jaky typ telefonu by byl pro ne jako invalidy nevidome/na voziku vhodny a Xperia Pro to vyhrala. Navic je prekvapil Skype, ktery tam mam a integralni GPS/WiFi/BT/Akcelerometr.
Ten akcelerometr je dobrej...kdyz se clovek pohybuje, tak se nedeje nic, ale jak padnu kdyz mam zachvat a je po zachvatu a ja se nepohybuju, tak logika usoudi, ze lezim bez hnuti na zemi a odesle alarm msg.

To je tez duvod proc Xperii Pro.

Pochopitelne pro nevidomeho se da prilepit i specialni mechanicka klavesnice jako u Mivvy Zero: http://patrikpospisil.cz/Mivvy_Zero.htm

Patrik je nevidomej kamarad co programuje v ruznych prostredich, ma prenosny ebook, ktery nema displej, ale nad mechanickou QWERTY klavesnici je specialni Brailovo elektromechanicka lista.



[Upraveno 06.11.2012 -=RYS=-]


Agamemnon - 6/11/2012 - 07:39

jj, ok a s tou klavesnicou plne suhlasim - normalna klavesnica je normalna klavesnica

ja som to myslel inak tak, ze uz som davno nerobil s linuxom a mc som mal velmi rad... pekny softik to je... spomienky a nostalgia


-=RYS=- - 6/11/2012 - 09:12

quote:
jj, ok a s tou klavesnicou plne suhlasim - normalna klavesnica je normalna klavesnica

ja som to myslel inak tak, ze uz som davno nerobil s linuxom a mc som mal velmi rad... pekny softik to je... spomienky a nostalgia



Ten MC neni v telefonu, ten je ve WRAPu toho IGATE/DIGI OK1OEM-1.
Vystup seriovky jde do TNC2 GC12AX, ktere se ini prikazem po zapnuti elektriky prepne do KISS modu, defaultne po zapnuti elektriky je totiz toto TNC v host modu WA8DED, nektera TNC2 maji default mod hos TAPR, to co je v EPROMe 27c256.

V tom WRAPu zadam po nalogovani prikaz MC a je to.
Jeste to bude chtit vychytat, aby se to vse automaticky samo ve 3h rano zrebootovalo a nastavilo si to po nabootnuti cas ntpdate clock1.zcu.cz.

Co se tyce palubni GPSky na palube druzice, tak mam od Matjaze schema a soft do Xilinxu, kde prijimac nema omezeni vysky a rychlosti, jen to neni tolik presne, je to s presnosti asi na 14km.
Coz na CubeSat bohate staci.
Matjaz to nechce moc davat z ruky, uz mu vyhrozovali z COCOMu. Takze jen osobne znamym a to jen z NATO statu Evropy.


alamo - 6/11/2012 - 11:38

quote:
Co se tyce palubni GPSky na palube druzice, tak mam od Matjaze schema a soft do Xilinxu, kde prijimac nema omezeni vysky a rychlosti, jen to neni tolik presne, je to s presnosti asi na 14km.
Coz na CubeSat bohate staci.
Matjaz to nechce moc davat z ruky, uz mu vyhrozovali z COCOMu. Takze jen osobne znamym a to jen z NATO statu Evropy.




toto asi bude mať pre akýkoľvek projekt doslova cenu zlata.. (môj laický odhad)
takže pán Aleš Holub.. mal by ste urýchlene, zvolať nejaký "koncil" vášho týmu okolo czCube (kuť železo za horúca), a všetko čo tu zaznelo, si tam pekne prebrať medzi sebov.. aj tú prípadnú spoluprácu s "neamatérskymi" skupinami

čo sa týka prípadného odkladu tetheru a solárnej plachty, tak predpokladám že, tá prvá amatérska družica, nemá byť zároveň aj posledná.. pročež tieto projekty by sa mali dokončiť, s predpokladom že chcete tých satelitov poslať hore viac v nejakom programe

povedal ste, že členovia vášho týmu neustále "hudrovali", že by to "chcelo niečo naviac"
tak im povedzte "tu máte to vaše naviac"


Archimedes - 6/11/2012 - 15:44

quote:
Zakadni konstrukce zdroje byla overena a postupne vylepsovana ve zdroji, ktery se prodava pro zabezpecovaci techniku jako PS-07 DUO. Jde o dvojity zdroj, kde je pouzita konstrukce puvodne navrzena pro czCube. Do ted bylo vyrobeno pres 800 zdroju tohoto typu (celkem jiz 1000 zdroju PS-006 DUO a PS-07 DUO).
No vida, to je další milý pohrobek projektu czCube


-=RYS=- - 6/11/2012 - 16:35

quote:
quote:
Co se tyce palubni GPSky na palube druzice, tak mam od Matjaze schema a soft do Xilinxu, kde prijimac nema omezeni vysky a rychlosti, jen to neni tolik presne, je to s presnosti asi na 14km.
Coz na CubeSat bohate staci.
Matjaz to nechce moc davat z ruky, uz mu vyhrozovali z COCOMu. Takze jen osobne znamym a to jen z NATO statu Evropy.




toto asi bude mať pre akýkoľvek projekt doslova cenu zlata.. (môj laický odhad)
takže pán Aleš Holub.. mal by ste urýchlene, zvolať nejaký "koncil" vášho týmu okolo czCube (kuť železo za horúca), a všetko čo tu zaznelo, si tam pekne prebrať medzi sebov.. aj tú prípadnú spoluprácu s "neamatérskymi" skupinami

čo sa týka prípadného odkladu tetheru a solárnej plachty, tak predpokladám že, tá prvá amatérska družica, nemá byť zároveň aj posledná.. pročež tieto projekty by sa mali dokončiť, s predpokladom že chcete tých satelitov poslať hore viac v nejakom programe

povedal ste, že členovia vášho týmu neustále "hudrovali", že by to "chcelo niečo naviac"
tak im povedzte "tu máte to vaše naviac"


Starsi verze amaterskeho prijimace GPS/Glonass.
http://www.s5tech.net/s53mv/navsats/theory.html
V soucasnosti to je na jedinem tistaku 8x9cm, 6 vrstev oboustranne soucastky. Jsou tam DDS/SDR obvody s A/D a dva DDS obvody. K tomu 2 Xilinx FPGA. Ridi to MC 68332 (byl v telefonu Motorola d160, Vecko, pocitac Atari/Commodore Amiga atd...).
Flash 29lc160 (2MB.bin soubor) a k tomu 24c512 jako EEPROM.
Delal to prave pro Slovinsky CubeSat, aby tam byla palubni navigacni jednotka.




[Upraveno 06.11.2012 -=RYS=-]


-=RYS=- - 6/11/2012 - 16:43

Dal jsem echo na OK2KKW a uz dali na hlavni web aktuality.
http://cq.sk/modules.php?name=News&file=article&sid=2185
http://www.ok2kkw.com/next/oscar1961.htm
http://www.czcube.org/cs/aktuality/index.html
http://www.amsat.org/amsat-new/satellites/satInfo.php?satID=9&retURL=/satellites/status.php


Na titulni strance http://www.ok2kkw.com/index1.html je:
Jak začít s družicovým provozem se dozvíte zde. Historie prvních družic OSCAR. Český projekt družice czCube.





alamo - 7/11/2012 - 00:11

zaujímavý príbeh "telekomunikačné družice z garáže"
http://www.amsat.org/amsat-new/AboutAmsat/amsat_history.php

prvá ich družica letela necelé štyri roky po sputniku
srandovné je, že AMSAT pri konštrukcii satelitu oscar III, v podstate "súťažil" o prvenstvo vo vypustení telekomunikačného satelitu transpondéra, s komerčnou firmou
oscar III 1965
http://www.amsat.org/amsat-new/satellites/satInfo.php?satID=26
telstar I 1960
http://en.wikipedia.org/wiki/Telstar


alamo - 7/11/2012 - 15:59

hm..
musím sem napísať, čo som napísal aj SOSA
mlčaním ešte nespropagoval nikto a nič


alamo - 7/11/2012 - 18:30

akurát ma s toho ticha, napadajú otázky, či czcube ešte existuje ako nejaká skupina ľudí, a či to nie je zlé až tak, že treba začať nanovo?
najnebezpečnejší spôsob mlčania, je mlčanie o problémoch..
potom s nimi už totiž zaručene nikto nepohne [Upraveno 07.11.2012 alamo]


ales - 7/11/2012 - 22:14

Alamo ano, czCube je ve stavu, že musí začít prakticky znovu. Předpokládal jsem, že ze zdejší diskuze je to jasné.

Pokud nemám co říci, tak mlčím. Nejprve musím probrat a pochopit všechno, co sem napsal RYS. Opravdu jsme v minulosti czCube byli v kontaktu s řadou radioamatérů a odborníků (včetně pana Kasala z Brna i s lidmi ze ZČU) ale hlubší spolupráce prostě nenastala. Zkusím to znovu, ale musím najít jiný způsob, než ten, který předtím nefungoval. Spolehlivý "recept na úspěch" jsem ještě nenašel (něco zkouším, ale zatím s nejistým výsledkem).

Prakticky všechny problémy czCube jsem tu už popsal. Nemám co dodat.


alamo - 7/11/2012 - 22:48

tak nejak som sa do poslednej chvíle snažil, všetko to ignorovať, a dúfať že to tak nie je..
takže od znovu..
boli by ste ochotný zapojiť aj človeka ako som ja?
ja nie som rádioamatér, a asi jediné čím som schopný prispieť je rýpanie sa na internete.. a kibicovanie do všetkého..
ostatne kedysi tu o tom reč bola, ale vtedy ste tvrdili že taký človek má cenu akurát na začiatku niečoho takéhoto, keď je treba "strieľať nápady" od pása..
ale akosi.. na začiatku ste doteraz.. takže?

hm.. ale stačí naznačiť, a som schopný, len sa dívať, a obmedziť sa na pravidelné platenie členského príspevku (to asi tiež budete potrebovať.. a asi celú haldu takých členov..)


martalien2 - 7/11/2012 - 23:49

Ja jsem ten projek jeste neodpiskal. Jen jsem dal projekt zdroje do hybernace. Co by se asi melo udelat a co mi v puvodnim projektu chybelo. Zacal bych definovanim projektu. V puvodnim projektu se jelo na nekolik konceptu a vubec nebylo jasne co ma byt cil. Kazdy "tym" neco skousel ale nikdo nevedel kolik energie, jak velke rozmery a co bude celkova druzice delat.
Takze udelal bych toto:
1) Definovat cil mise.
2) Definovat rozmery druzice a jenotlivych modulu
3) Definovat propojeni (jak budou moduly mezi sebou fyzicky spojeny - typy konektoru]
4) Definovat zpusob komunikace mezi moduly a komunikaci se Zemi.
5) Definovat komunikacni protokol mezi moduly a se Zemi
6) Tymy vyroby funkcni moduly druzice a pozemniho rizeni
7) Sestavy se funkcni maketa druzice
8) Provedou se testy a upravy SW a HW
9) Postavi se letovy exemplar
10) Vypusti se letovy exemplar
A u vsech bodu je potreba definovat kdo je udela a do kdy. A dale to musi nekdo koordinovat. Koordinace neni o demokracii ale o tom ze nekdo musi vybrat z navrhovanych reseni a rict tento tym navrhne protokol komunikace a bude se komunikovat po takoveto sbernici, tento tym udela zdroj a bude mit tyto parametry, tento tym udela radio a bude komunikovat v techto pasmech, tento tym udela modul orientace....atd


martalien2 - 7/11/2012 - 23:57

A samozrejme je potreba tento muj navrh zrevidovat a upravit podle potreby. A hlavne zjistit kdo a co je k dispozici.


ales - 8/11/2012 - 11:09

quote:
martalien2: Zacal bych definovanim projektu. V puvodnim projektu se jelo na nekolik konceptu a vubec nebylo jasne co ma byt cil. Kazdy "tym" neco skousel ale nikdo nevedel kolik energie, jak velke rozmery a co bude celkova druzice delat.
Souhlasím s tím, že projekt czCube je třeba redefinovat. Návrh postupných bodů je OK a v podstatě odpovídá i postupu projektu czCube.

Původní definice projektu ale existovala už od roku 2006 a obsahuje prakticky vše (včetně hmotnostních, rozměrových a energetických limitů pro jednotlivé moduly), až do bodu 5) ... viz. http://www.czcube.org/cs/dokumenty/zadani.html a http://www.czcube.org/docs/File/czCube_info_cz.pdf .

Na bodu 6) (výroba modulů) jsme se ale zasekli a k bodu 7) (funkční maketa družice) jsme se už nikdy nedostali. Zvolený přístup k vývoji modulů (všechno od píky a s vysokými nároky na vlastnosti a kvalitu) byl zřejmě nad síly členů týmu. Moje koordinace byla určitě také špatná. Od začátku tvrdím, že se na to nehodím, ale je málo zájemců o tuto "funkci". Na čas si koordinaci vyzkoušel i David H. a díky tomu máme funkční pozemní stanici. K dotažení práce na modulech pro družici ale ani Davidova koordinace nestačila, protože v současné době vlastně není koho koordinovat (členové týmu nemají čas a jsou většinou neaktivní).

Takže ano, pojďme znovu nadefinovat projekt a pak vytvořit nový tým nebo obnovit aktivitu stávajícího týmu. Existuje i pár rozpracovaných prototypů modulů.

---------------------------------
Po zkušenostech z projektu czCube jsem se osobně rozhodl vyzkoušet ještě alternativní přístup, spočívající v minimalizaci potřebného času a dovedností stavitelů družice. V podstatě se pokouším sestavit univerzální družicovou platformu z komerčně dostupných "hobby" modulů. Proto tento projekt pracovně nazývám HobbySat (kluci z týmu czCube s tímto přístupem nesouhlasí, takže je to jen moje soukromá aktivita). Už jsem vybral a koupil pár podle mne použitelných modulů (Arduino Nano, 9DOF IMU, DS1307 RTC, radiomodul RFM12BP, ...). Teď to dávám dohromady a zkouším, jak to vzájemně spolupracuje a co to dokáže. Vypadá to docela nadějně, ale postupuju pomalu (podle svých možností). Až budu znát výsledky, tak je zde určitě zveřejním.


ales - 8/11/2012 - 11:22

quote:
alamo: boli by ste ochotný zapojiť aj človeka ako som ja?
ja nie som rádioamatér, a asi jediné čím som schopný prispieť je rýpanie sa na internete.. a kibicovanie do všetkého..
Alamo, jak už jsem napsal, zasekli jsme se hlavně na praktické realizaci modulů. Pokud si myslíš, že kibicováním k té realizaci přispěješ, tak klidně pokračuj. Osobně ale spíš potřebuju, aby někdo něco udělal sám, než aby mi radil, co a jak mám dělat já (i to se občas hodí, ale řadu věcí prostě neumím a řadu zase nechci dělat).


David Holas - 8/11/2012 - 12:00

Souhlasím s Alešem, jeho popis situace je dobrý a výstižný.

Situace je prostě taková, že se nedostává lidí k "realizaci".

Obecně řečeno, lidí, kteří perfektně a přesně vědí, co a jak by se mělo udělat (ale sami nejsou ochotni nebo schopni něco odpracovat), jsme za dobu našeho snažení zažili dost. To je také důvod, proč je řada z nás už trochu alergických na "hraběcí rady". Je potřeba práce, ne jalové řeči.

Nezdá se to, ale i propagace, prezentace a oslovování a vyjednávání s novými lidmi je poměrně hodně práce, kterou musí někdo udělat.

Osobně si vzpomínám, jak jsem byl zde na tomto fóru okřiknut, když jsem žádal o pomoc s projektem. Zdá se mi, že projekt by měl nadbytek otců (kteří trochu přispěli při jeho početí), ale zoufale málo matek (které by ho v bolestech porodily a vypiplaly).

Na druhou stranu, po stávajících členech by asi nebylo poctivé chtít další "oběti". Všichni už jsme do projektu věnovali hodně času (a také osobních prostředků!) - každé nadšení má vždy své reálné meze. Problematika i malé družice je natolik rozsáhlá a komplikovaná (zdroj, ADCS, kamera, komunikace, rádio ...), že se zdá nad síly takto malého amatérského týmu. Ve 4-5 lidech opravdu zázraky čekat nelze, pokud množství času a chuti, které lidé typicky mají, je v nejlepším případě v řádu jednotek hodin týdně až měsíčně - nic si nenalhávejme.

Detaily by bylo možné rozebírat dlouho, ale věřte, že kdo k tomu opravdu "nepřičichne" a nezkusí si to, neumí si ani představit, co to všechno obnáší.

S odstupem vidím (kromě varianty univerzitního zázemí) snad šanci pojmout projekt více komerčně a za práci prostě platit, například formou smluv o dílo. Problém je, že aby to bylo konkurenceschopné, potřebné finanční zdroje by musely být opravdu značné. A žádný Musk se v této republice ještě neobjevil.

Druhá varianta je projekt zjednodušit ad absurdum, rezignovat na hodnotné součásti a slepit "něco nějak" - jak to opakovaně propaguje např. profesor Twiggs. Pak si ale musíme položit otázku, zda to za to stojí, zda má vůbec smysl pokusit se něco vypustit jen pro samotný fakt vypuštění. Osobně si myslím, že nemá.


martalien2 - 8/11/2012 - 16:13

quote:


Původní definice projektu ale existovala už od roku 2006 a obsahuje prakticky vše (včetně hmotnostních, rozměrových a energetických limitů pro jednotlivé moduly), až do bodu 5) ... viz. http://www.czcube.org/cs/dokumenty/zadani.html a http://www.czcube.org/docs/File/czCube_info_cz.pdf .


Tak toto se ke me nikdy nedoneslo... A ptal sem se. Asi chyba v komunikaci...


martalien2 - 8/11/2012 - 16:23

Ale porad tam nemohu najit rozmery desek elektroniky - jaky tvar, kde bude uchyceni, kde a jaky koneektor. Pak se da navrhnout zdroj a testovat. Ja sem postavil zdroj (jeho vykonovou cast) na zkusebni desce ale tam jsou uplne jine tepelne pomery nez na desce konkretnich rozmeru. A ty rozmery a typ konektoru a ktery pin bude mit jaky ucel je nutne definovat. A to sem nikde nenasel. Ja vim, ze to vypada jako prilis konkretni vec na zacatek projektu ale bez toho nemuzu modul nikomu predat na testovani. S temito rozmery muze kdokoliv pripojit modul na testovaci konektor a provest test a pak propojeni jednotlivych modulu a zmerit otepleni a jine parametry.


neregistrovaný - 8/11/2012 - 16:29

Já se stejně vrátim k mé původní poznámce o penězích.

Opravdu je potřeba sehnat nějakého pana "peníze". Někoho kdo vám řekne:
Pokud uděláte tím projektem reklamu mé firmě (např nějaké radiotelekomunikační) tak vám na účet vašeho občanského sdružení položím dvakrát 0,5MKč a vy si za první půlku postavíte družici a za druhou půlku jí vypustíte. Pokud to nestihnete do dvou let tak mi tu druhou vrátíte celou a z té první co vám zbylo.
Nebudu vám do toho kecat jen mne uvedete jako hlavního partnera a prostě mi uděláte reklamu jak jen to půjde.

V okamžiku kdy se sežene "pan peníze", tak věřím, že motivace lidí se bambilionkrát zlepší. proč bych se měl podílet na projektu o kterém netuším zda na konci bude vůbec cash na vypuštění...


martalien2 - 8/11/2012 - 16:53

quote:
proč bych se měl podílet na projektu o kterém netuším zda na konci bude vůbec cash na vypuštění...


na druhou stranu. Pokud bude alespon funkcni model, tak se sponzor da sehnat mnohem snadneji, protoze uz vi ze na to mame...


ales - 8/11/2012 - 17:34

quote:
na druhou stranu. Pokud bude alespon funkcni model, tak se sponzor da sehnat mnohem snadneji, protoze uz vi ze na to mame...
Přesně takto jsme uvažovali při definici projektu czCube. Nejprve "za svoje" postavit funkční model družice a teprve pak oslovit možné sponzory na stavbu letového kusu a jeho vypuštění. Při prvním pokusu si nikdy nemůžeme být zcela jisti, že to dokážeme postavit. Za takové situace přijmout předem od kohokoliv větší částku peněz by prostě bylo přinejmenším nečestné.

Jinak ještě k rozměrům DPS a ke konektorům. Základní rozměr DPS jsme si později určili na 8x8cm, ale na konektorech jsme se nedohodli. Nepovažovali jsme to za úplně nezbytné a také nikdo z týmu nebyl tak zkušený, aby mohl jednoznačně doporučit určitý konkrétní typ. Tohle je typický příklad situace, kdy nemá smysl žádat "zadání", ale místo toho navrhnout a obhájit svoje řešení. Jaké konektory tedy doporučujete?

V základním designu czCube byl zdroj hlavním (klíčovým) modulem, na který měly být napojeny všechny zbývající moduly (vždy minimálně přes pin napájení [+5V], KOMBUS a zem [GND]). Zdroj měl jako jediný právo a možnost vypnout napájení kterémukoliv z ostatních modulů. Proto byly kladeny značné požadavky na spolehlivost zdroje a nikdy jsme neměli fyzicky na stole žádný zdroj, který by vyhovoval a fungoval.

U DPS byl (a je) problém ještě v tom, že nikdo z týmu si nebyl jist, jak velkou plochu DPS jeho modul reálně zabere. Kvůli úspoře místa jsem doufal, že několik modulů dostaneme na jednu DPS 8x8cm. Dalším problémem bylo to, že prakticky nikdo svůj modul nerozchodil do kompletní testovatelné verze ani na té zkušební desce (snad kromě Davidova modulu kamery).


-=RYS=- - 8/11/2012 - 20:05

quote:
quote:
Zakadni konstrukce zdroje byla overena a postupne vylepsovana ve zdroji, ktery se prodava pro zabezpecovaci techniku jako PS-07 DUO. Jde o dvojity zdroj, kde je pouzita konstrukce puvodne navrzena pro czCube. Do ted bylo vyrobeno pres 800 zdroju tohoto typu (celkem jiz 1000 zdroju PS-006 DUO a PS-07 DUO).
No vida, to je další milý pohrobek projektu czCube


Davat spinanej zdroj do nechraneneho CubeSatu je duvod, proc uz 3 Cubesaty se spinanyma stablikama palubniho napeti vzdy odeslo.
Co se tyce 1/4 panelu seriove za sebou, aby to davalo alespon 7V je dobre dat klasiku v TO220 78S05, pripadne LE33M pokud mate vsechny veci v systemu 3.3V a to vcetne palubniho radia (i takovej prevadec neni problem udelat, proto maji moderni male rucni TRXy na LiIon AKU napeti 3.7Vdc a jsou delany na 2.9V vcetna PA tranzistoru).

Opravdu by bylo nejlepsi 78S05 nebo neco jako LE33M (78M03) coz je v SMD verzi a taky to staci, palubni CPU Linux ARM7 atd.. se da sehnat pro verzi 3.3V a pak je jednodussi udelat fotovoltaiku.

Poucte se z jinych projektu, idelni jsou 2 nezavisle panely co udelaj vstupni napeti pro stablik. K tomu antiparalelni Shotkyho diody, aby se to automaticky prehodilo z palubnich AKU na "jen" fotovoltaiku v pripade poruchy nebo konce zivotnosti fotovoltaiky.
Cim jednodussi reseni, tim mene nachylnejsi na odejeti zarizeni.

Pamatuji kdyz jsem delal vyvoj FSO , tak po me chteli ISP, aby to melo IP a web stranku nebo SSH/telnet, aby se dal dohrat fw, flashova a flashovat a flashovat a hrati s cfg a eeprom a pod..., nakonec jsem to udelal bez tohoto, protoze to nebylo treba PIC/Atmel mel odladeny fw absoultne nejlepe a neni treba upgradovat.
Vsichni ISP chteli hracickovani s flashovanim a klikanim v menu, ale FSO pojitko toto nepotrebuje, je to drzak. Nasmeruje se, utahne se srouby a pak 10 let funguje bez sahani na pojitko. To neni zadna Wifina a O2 po me chtela, aby to bylo presne takove, jen chteli telco napajeni, tedy -48Vdc/GND.

Ceska televize po me chtela interface ATM kvuli zivym prenosum z prenosoveho vozu.

Nevim, proc vsichni "Linuxari" chteji, aby to umelo flashovat a hracickovat v menu.

Kdyz jsem delal pro T-Mobila jako sef sitemaster severnich Cech, tak na sajtech byla technologie Siemens a Motorola.
Motorola nemela tolik hracickovani v menu ze servisniho softu. Siemens mel moznost hromady nastaveni a hracickovani pres servisni soft.
A hadejte co byl drzak. Ano... Motorola, ta si s menu atd. moc nevyhrala (pamatujete na mobily MOtorola?), ale za to to byli drzaky po strance hw. BTSky to same, byli to drzaky, sneslo to i odpojeni koaxu od anteny, kdezto Siemens odhazel vecne veku, porad jen servis Siemensu (mam na mysli BTSky ne mobily i kdyz...).

Zkratka pokud je ve schematu mene soucastek a je to celkove zapojeni jednodussi, tak je to lepsi. Snimace napeti pred/za prvkem muze byt, ale jen jako "pasivni" kontrolni snimace, ne aktivni programovatelne stabliky a vse rizene uCPU. Palubni zakladni elektronika napajeni, TRX by melo fungovat bez zasahu jako "jistota". Palubni vedecke experimenty jsou neco jineho, kdyz ty odejdou, tak se nic nedeje. Klicove je, ze bezi napajeni a TRX, protoze primarne ma CubeSat fachat pro "HAMy" a Skoly jako presentace a propagace. Pokud sekundarne bude palubni snimac radiace nebo kamera haprovat, nic se nedeje.
Mimochodem tu kameru zivej obrazek muzete odesilat pomoci D-SSTV v jednom z tech 7-dmi radiokanalu na 10m bandu downlink v automatice UDP.
Vyzkousejte si to sami: http://www.ok1mjo.com/all/ostatni/HAM_digital_voice/HAM-DRM.zip Zdrojove kody pro nejaky uCPU kvuli HAM-DRM je k dispozici.
Takze nejaky PIC/Atmel/ARM pripojenej ke kamere by prevedl obraz do zvuku a pomoci 3 autobin souboru by tech 120kb.jpg odeslal behem 2 minut.

Vsak si to odzkousejte sami. Proto davam ten link.
Stahnete si vse a odzkousejte:
http://www.ok1mjo.com/all/ostatni/HAM_digital_voice/


Jak se v helpu toho softu DIGTRX pise:
... and Bob K9SQL for Cygwin compilation. ...
A Cygwin znamena mikroCPU ala Atmel, Intel, PIC, ARM apod...
Takze staci ARM7 s integralni zvukovou kartou a pripojit ji do vystupniho IF modulatoru (krystalovej oscilator na vystupu se injektazi smicha s vystupnich 25kHz na poslednich 3kHz...HAM DRM potrebuje 2.3kHz a na 2.9kHz by byl ten normalni majak, pripadne na 2.8kHz by byl BPSK datovej majak, kterej by automaticky samocinne ohlasoval stav palubi elektroniky a elektriky bez zasahu sysopa...vyhoda, kazdej HAM/skola/jednotlive co by to zaslechl a vycenichal, ze je v haji treba nejaka dioda by pres email zaslal report s danym zaznamem co prijmul a z toho by slo vyvodit co se stalo a co by slo delat dalkovym pristupem).

Taky doporucuji umistit 2 permanentni magnety na urcita mista, aby CubeSat byl trvale nasmerovat tak, aby anteny dobre pokryvaly povrch pod satem.

Jinak Bob Poortinga z Bloomington, Indiana K9SQL (k9sql@k9sql.us) zcela rad poradi a pomuze treba s programovanim:
http://www.oocities.org/k9sql/
Platny volaci znak Boba: http://wireless2.fcc.gov/UlsApp/UlsSearch/license.jsp?licKey=2508416

A treba muj: http://www.ctu.cz/ctu-online/vyhledavaci-databaze/databaze-pridelenych-radiovych-kmitoctu-podle-vydanych-pridelu-a-individualnich-opravneni.html?trideni=TCS_CALL&smer=ASC&stranka=1&prohledat=FILTROVAT&f_call=OK1MJO&f_rozhod=&f_valid=&pageid=&action=amateri

http://www.ctu.cz/ctu-online/vyhledavaci-databaze/databaze-pridelenych-radiovych-kmitoctu-podle-vydanych-pridelu-a-individualnich-opravneni.html?action=amateri

[Upraveno 08.11.2012 -=RYS=-]


-=RYS=- - 8/11/2012 - 20:22

quote:
Opravdu jsme v minulosti czCube byli v kontaktu s řadou radioamatérů a odborníků (včetně pana Kasala z Brna i s lidmi ze ZČU) ale hlubší spolupráce prostě nenastala.


Alesi, kdyz by jste HAMum rekli, ze primarni budou HAM aplikace jako prevadec + APRS a sekundarne vedecky naklad, tak by se velmi pravepodobne zachovali jinak.


-=RYS=- - 8/11/2012 - 20:31

quote:
A samozrejme je potreba tento muj navrh zrevidovat a upravit podle potreby. A hlavne zjistit kdo a co je k dispozici.


A hlavne neobjevovat znovu kolo, ale pouzit protokoly, ktere uz jsou.
Tedy:
radio: SSB-PSK majak/fone prevadec // FM-APRS oboustranna data a vzdalene ovladani

palubni sit: IIC nebo RS485

palubni protokol: ModBus, ProfiBus, SDS, RDS92, Hayes atd...


Neobjevovat kolo je klicove.

Napriklad radiomodem Conel berte jako urcite voditko palubniho protokolu:



Kazde palubni zarizeni (celek rizenej uCPU) by mel svoji pevnou adresari a vymena dat by bezela nelinearne asynchronne.

http://www.ok1mjo.com/all/conel/rds92_1994-04-23.pdf
http://www.ok1mjo.com/all/conel/RDS_protocol-English%20.pdf

Projdete si moje weby a inspirujte se:
http://www.ok1mjo.com
http://www.ok0bez.com



Co se tyce TRX, tak my HAMove pouzivame treba modul HX1 v Evrope pouzivame kmitocet 144.800MHz FM, v USA/CAN/MEX severni Americe pouzivame 144.390MHz FM.
http://www.radiometrix.com/content/hx1

Existuji komplexni TRXy pro 403-468MHz, tak by se objednal modulek 500mW pro treba 437.825MHz a pod....proste pro svuj hlavni kmitocet, pripadne, aby to umelo jeste par zaloznich kmitoctu, ktere by se dali prepinat pres IIC. Vykon 500mW PA pro CubeSat postaci, modulace by byla do zdvihu 12k5 kvuli standardni rychlosti 1k2 AFSK AX25 APRS.
Seriova sbernice by se prekopla pres PIC ci jinej radic radia do RS485 nebo IIC (I2C). A tim je komplexni TRX pro digi APRS radio.

[Upraveno 08.11.2012 -=RYS=-]


martalien2 - 8/11/2012 - 20:32

quote:
Zkratka pokud je ve schematu mene soucastek a je to celkove zapojeni jednodussi, tak je to lepsi.

To ano ale bez spinaneho zdroje je vyuziti baterie a solaru na prd. Nehlede ze je pozadavek na dve napeti. Proto je zdroj navrzen jako dvojity a pro vetsi bezpecnost by bylo mozno ho udelat bez fetu ale konstrukce pocitala i s prurazem a dpojeni zdroje a jeho zotaveni. Nepoleti to prece do hlubokeho vesmiru.


alamo - 8/11/2012 - 20:37

už ma fakt štvete (po dvánasťhodinovej šichcte, mám na to fakt chuť.. poriadne sa odreagovať..)
tak budem fakt hnusný, a nasadím na tie "hraběcí rady" korunku
a to doslova trojnásobnú "pápežskú"

Dilbertova firma vždy aktuálna..
...
takže
kľúčové slovo -amatérsky-
rozbor - prečo? ako? čo?
prečo?
pretože chceme vybudovať záujmové spoločenstvo, z ľudí ktorí sa chcú aktívne zaujímať o kozmonautiku, a vesmírnu techniku, táto spoločnosť má slúžiť predovšetkým svojim členom, a umožniť im rozvíjať svoje schopnosti
ako?
amatérsky, znamená ako koníček, ako hobby.. ktorému sa venujú vo svojom voľnom čase (a teda ochotne ho obetujú)
oddýchnu si od stresu v práci, spoznajú iných ľudí ktorí majú rovnaké záujmy
má to pre nich byť zábava a potešenie
čo?
až nakoniec prichádza "čo?"!!!
budú spolupracovať na vývoji a stavbe amatérskej vesmírnej technológie, pretože ich to proste baví!!!
...
čo ste namiesto, toho ponúkli a poskytli ľuďom?
rozdelili ste ich na dve podskupiny "publikum" (s kozmoklubu sú tiež trosky..) "choďte a počúvajte prednášky, a ticho žasnite!!!"
výsledok? dokonalá nuda..
a na tú druhú skupinku "elitných makačov" - "Je potřeba práce, ne jalové řeči."
prídete unavený s práce, a miesto toho aby ste sa nejak zabavili, alebo sa venovali čas rodine (prípadne obe tieto veci spojili do hromady) pôjdete na ďalšiu šichtu "nadčas", za ktorí vám nikto nezaplatí, pretože je to "obeť", ktorú venujete "vznešenému ideálu", postaviť "amatérsky" satelit..
výsledok? ponorková choroba..
...
ľudia.. vy by ste boli dokonalí materiál, na nejakú sociologickú štúdiu, o deštruktívnom vplyve x rokov reálneho socializmu a následnej epochy (zažívame ju dnes) "vrcholného asocializmu", a jej vplyve na schopnosť inteligencie žiť ako komunita, a spolupracovať spolu..
zavolajte nejakého študenta sociológie, nech vás preštuduje, a aspoň niekto napíše poriadnu diplomovoku, a získa medzinárodné uznanie
...
a čo na to napríklad rádioamatéri? teda ľudia ktorí to čo robia, robia pre zábavu a potešnie..
podľa mňa sa len ticho prizerali, žasli, a naskakovala im husia koža, a pri predstave že by sa do niečoho takého mali zapojiť, doslova koprivka
krucinál pozrite sa na tie obrázky.. vypadáte tam ako na nejakej firemnej porade, v nejakom blbom podniku, v blbej práci, ktorej šéfuje extra kužeľovlasí šéf!!!

ak mi neveríte, zavolajte si toho sociológa, a nakoniec vám na 100% povie v podstate to isté čo ja
a ak sa vám fakt nepáči, založte tú tému "alamoviny", a hoďte to do nej, nech to tam pekne svieti, pretože čas ukáže kto mal pravdu
a buďte "zatratený" lpretože vaša "firma" skrachuje
...
na záver zacitujem klasika
"ó.. Hlbina vedomia, povedz nám aký je zmysel existencie vesmíru?"
Hlbina vedomia chvíľu mčala, a potom z nej vypadlo:
"nerušte ma.. sledujem telenovelu.. mimochodom.. nepoložili ste správnu otázku.."

tá otázka je PREČO? prečo chcete robiť, to čo robíte?! [Upraveno 08.11.2012 alamo]


-=RYS=- - 8/11/2012 - 22:02

quote:
quote:
Zkratka pokud je ve schematu mene soucastek a je to celkove zapojeni jednodussi, tak je to lepsi.

To ano ale bez spinaneho zdroje je vyuziti baterie a solaru na prd. Nehlede ze je pozadavek na dve napeti. Proto je zdroj navrzen jako dvojity a pro vetsi bezpecnost by bylo mozno ho udelat bez fetu ale konstrukce pocitala i s prurazem a dpojeni zdroje a jeho zotaveni. Nepoleti to prece do hlubokeho vesmiru.


Mel jsem na mysli neco jako tohleto:



Bylo by to 2x, pripadne dalsi treti na rozkladacich panelech.
V obvodu ochrany podbiti/prebiti by byl mechanicky perovy spinac pro aktivaci napajeni po odhozeni z P-PODu. Kontakty z P-PODu by drzeli mechanicke posuvne rele jako u modelu vlacku TT u vyhybek, mechanicky releovy prehazovac s perkem.


Nezapomente, ze protokol AX25 neni GNU-GPL, je podminen podminkama pouziti.
Ted si ctu toto:
http://www.czcube.org/docs/File/czCube_info_cz.pdf

A muzu rici, ze "...fyzikálního pohonu na bázi sluneční plachetnice nebo elektrodynamického tetheru..." spolehlive na 100% odezene ty spravne radioamatery konstruktery.
CubeSat, ktery ma mit podporu HAMu musi slouzit HAMum/skolam/vzdelavani/zajimave propagace = fone prevadec + otevrena data v otevrenem protokolu a to oboustranne.
Ano, tether+plachetnice proc ne, ale ne za podpory HAMu a ne na HAM kmitoctech na to je tu pasmo 2.2GHz profi pro space aplikace.
HAMove pomuzou, kdyz to pro ne bude zajimave.
O par lidem vim, asi bych doporucil kamarada z Brna kteremu na CB rikame Bengalec, jinak je to samozrejme technik-vyvojar-konstrukter radioa-digi OK2xxx.

[Upraveno 08.11.2012 -=RYS=-]


ales - 8/11/2012 - 22:23

Alamo, uff, ty jsi hroznej Ale jasně, taky od amatérského projektu očekávám spíš nadšení a zábavu, než tvrdou práci. Nedokázal jsem ale tímto směrem projekt posouvat. No nic, to se stává. Uvědomuju si ale taky, že samotné nadšení k úspěchu nestačí.

Alespoň mohu všem posloužit jako odstrašující příklad, případně zdroj posměchu. OK, to přežiju. Narozdíl od řady jiných jsem to alespoň zkusil. Pro mne to stálo za to. Z neúspěchu je možno se poučit. Jsem připraven jít dál a zkusit to zase jinak (viz. moje předchozí zprávy). Pořád mne to baví a třeba to tentokrát půjde lépe a veseleji.

A proč to chci dělat a pokračovat ve snaze postavit družici? No přece proto, že mi to přináší radost a případný úspěch může přinášet radost i dalším podobným nadšencům, kteří se podobně jako já chtějí v kosmu alespoň zprostředkovaně podívat do míst podle svého vlastního výběru.

Samozřejmě zde mluvím jen za sebe.


-=RYS=- - 8/11/2012 - 22:30

Alesi, presne jako HAMove. Ti to taky delaj z nadseni, sebeuspokojeni a vzdelavani a tez jim to prinasi radost.

HAMem se muze stat kdokoliv z Vas, muzete zacit se ucit na zkousky.


martalien2 - 8/11/2012 - 22:42

To je opravdu jednoduche ale ma to dve mouchy. Ztrata z vykonu solarniho clanku je v tomto zapojeni temer 50%. Na obezne draze je to luxus. Druha vec je horsi a to je ,ze by to fungovalo jen pokud by byly osvetleny dve strany naraz a to jest vzhledem k zapojeni ty spravne. Jedine, ze by se ty steny vyklopily a cubesat se aktivne natocil solarama smerem na Slunce.
Lepsi by bylo jednodusi zapojeni jen s jednim stabilizatorem na 3,3V. Pokud by solarni panel mel maximalni napeti 4.2V mohl by primo dobijet li-pol clanek. Maximalni dobijeci proud by byl pri natoceni cubesatu rohem na slunce asi 1A. Cela druzice by musela byt delana na napajeni 3.3V a nebo by se jine napeti muselo vyrabet pomoci zvysujicich menicu.


martalien2 - 8/11/2012 - 23:08

quote:
Alamo, uff, ty jsi hroznej Ale jasně, taky od amatérského projektu očekávám spíš nadšení a zábavu, než tvrdou práci. Nedokázal jsem ale tímto směrem projekt posouvat. ....


Ja bych to tak tragicky nevidel. V dobe kdy tento projekt zacinal, jsem byl technik. Dnes delam produktoveho manazera. To co sem se naucil je, ze tym potrebuje pevne vedeni a jasna zadani a honit a honit. To co pise Alamo je hezke ale mylim se kdyz mam pocit, ze radioamateri jsou vice mene individualiste. Sice se obcas ve svete najde skupina schopna neco udelat dohromady ale tady to znam jen tak, ze si sice ukazi kdo co dokazal ale jinak si dela kazdy na svem pisecku?
Ja jsem ochotny do toho jit znova. Kritizovat je hezke, lepsi je rict co se ma delat...


martalien2 - 8/11/2012 - 23:23

A mimochodem pro me to zabava byla a je. Je to celkem vzrusujici byt u takoveho projektu.
Kde najdu vykresy s kostrou druzice?


alamo - 8/11/2012 - 23:38

quote:
Alamo, uff, ty jsi hroznej



ďakujem za uznanie
zdá sa že až také hrozné ako som to podal, to nebude
a myslím si že ak by sa plán, dať do toho aj nejakú tú porciu radosti podaril
univerzitné tými budú nakoniec žiadať o pomoc vás


martinjediny - 8/11/2012 - 23:50

quote:
A mimochodem pro me to zabava byla a je. Je to celkem vzrusujici byt u takoveho projektu.
Kde najdu vykresy s kostrou druzice?

nieco je u mna, ale tak nejak sa nedotiahla antena... tak som to neuzatvaral a v podstate cakam jak to dopadne.
Do 21.11. mam zaberak, ale potom by som mohol, mozno aj protoyp jednej steny vyklop pantu...


-=RYS=- - 8/11/2012 - 23:53

quote:
To je opravdu jednoduche ale ma to dve mouchy. Ztrata z vykonu solarniho clanku je v tomto zapojeni temer 50%. Na obezne draze je to luxus. Druha vec je horsi a to je ,ze by to fungovalo jen pokud by byly osvetleny dve strany naraz a to jest vzhledem k zapojeni ty spravne. Jedine, ze by se ty steny vyklopily a cubesat se aktivne natocil solarama smerem na Slunce.
Lepsi by bylo jednodusi zapojeni jen s jednim stabilizatorem na 3,3V. Pokud by solarni panel mel maximalni napeti 4.2V mohl by primo dobijet li-pol clanek. Maximalni dobijeci proud by byl pri natoceni cubesatu rohem na slunce asi 1A. Cela druzice by musela byt delana na napajeni 3.3V a nebo by se jine napeti muselo vyrabet pomoci zvysujicich menicu.


To je mi jasne, ja to nakreslil v rychlosti kvuli principu, ktery jsem mel na mysli.

Principialne jsem mel na mysli, ze by se vystupy 500mA SMD 78M05 "spojili", ale spise by to byli verze 78S05 v SMD provedeni.

Proste 4 strany by meli vyklopne steny smerem 45st dolu, takze by byli ozareny 2 steny + 2 steny, celkem 4.

Pomoci permanentniho magnetu by se druzice zastabilizovala tak, aby ty 4 plochy byli nonstop osvetlene.

Principialni vyhodou takovehoto reseni, je funkcnost jen na ftv pokud by odeslo AKU a to bez prepnuti, tedy by to byl on-line UPS. Podobne zapojeni jsem pouzival na datove radiostanici, co mi ridila provoz na jedne krizovatce v Praze...semafory.

Navic je fakt, ze napeti by bylo lepsi pro reseni 3.3Vdc, tedy rozsahy do 3.8V LiOnek.
Palubni elektronika by na tom chodit mohla, CPU je taky na 3.3V. TRX je resen bud na 3.3 nebo 5V, takze by se to preplo na 3.3Vdc reseni.

Ale jak jsem se zminil, jde mi o princip.
Jak by to bylo konkretne reseno je vec jina, mozna ten spinak by nebyl spatnej, kdyz by se zabalil do duralove krabicky.


-=RYS=- - 9/11/2012 - 00:03

Jeste me napadlo, ze kdyz by se ta stena otevrela s dalsi ftv stenou o tech asi 45st, tak by to na obou stranach vytlacili 2 perka z propisovacky na dorazy. Mikropanty se prodavaj, naletuji se primo na tistak na PADy.

Cili i vnitrni strany vyklopnych panelu by meli ftv clanky.
Mel jsem v ruce takove, co maji silu 0.16mm a letuji se rohama primo na tistak, ma to v rozich letovaci pady s + a - .

Ve spodni casti by byli SMD civky, ktere s SMD C by vytvareli magnetickou vyzarovaci antenu na 10m, neco jako obraceny miniWhip.

https://www.google.cz/search?q=miniWhip&rls=com.microsoft:cs:IE-SearchBox&ie=UTF-8&oe=UTF-8&sourceid=ie7&rlz=1I7ADFA_cs&redir_esc=&ei=FjmcUIqrHqPe4QSmoIC4DA



Ze soustavy smd L by se vytvoril magneticky zaric obdobne jako EH-CFA antena. Neco jako stredovlnna prijimaci antena do mobilnich telefonu, ktere umi prijimat i stredni vlny...napriklad Sony-Ericsson. Pouzivaji 4 civky s 2-ma keramikama a je z toho 2MHz siroka antena a pomoci LC "tuneru" by sla preladit na konkretni vystupni kmitocet v pasmu 10m.
Nebylo by to stejne, ale pisu to jako urcitou motivaci, jak by slo vec vyresit.
Rozhodne lepsi nez delat 270cm dlouhej drat.

Taky me napadlo, ze by druha kamera mohla byt na konci vyklopne steny ftv zdroje tak, aby celkove (cocka rybi oko) zabirala druzici se Zemi na pozadi. Byli by z toho pekne technicke snimky pro nadstandardni presentaci.


Trochu OT:
Pasmo 10m, konkretne sat cast 29400kHz nebo radio signaly ridici hodiny DCF77 nebo ponorky muzete naladit a poslouchat zde:
http://websdr.ewi.utwente.nl:8901/

Kez by neco podobneho nekdo udelal k te pozemni stanici http://www.czcube.org/cs/stanice/index.html.
To by konecne kazdy mohl poslouchat signal jak se patri i bez radio vybaveni.
Navic pokud by v tom byl soft pro demodulovani/dekodovani xPSK/FM-AX25 signalu do ASCII textu vedle "vodopadu", tak by to bylo to prave orechove.
Pochopitelne, by system automatickeho rizeni smerovani rotatoru mel pobirat automaticky ty druzice, ktere jsou HAM aktivni, tedy s FM/SSB prevadecem. Jinak ty penize za rotator Milan OK1FM (majitel GESu) vyhodil zbytecne.

[Upraveno 09.11.2012 -=RYS=-]


Milan - 9/11/2012 - 14:14

quote:
... tak vám na účet vašeho občanského sdružení položím dvakrát 0,5MKč a vy si za první půlku postavíte družici a za druhou půlku jí vypustíte. Pokud to nestihnete do dvou let tak mi tu druhou vrátíte celou a z té první co vám zbylo...


Za 0,5MKč nevypustíš CubeSat ani náhodou. V současné době stojí vypuštění u americké komerční firmy (omlouvám se název teď nemám čas hledat) minimálně 70.000USD (a to je myslím cena 2011, teď bude asi ještě vyšší).
A v tom nejsou myslím peníze za povinné předstartovní testy satelitu, certifikaci a intergaci.
Vypuštění, které slibuje ESA, bude pro jen několik (12???) CubeSatů, a to především studentských/univerzitních. V tuhle chvílí vím o 5 cubesatech, které se v České republice staví, nebo připravují stavět. Takže pokud by něco z Česka při nejbližších ESA startech letělo, tak to budou především studentská mise.


martinjediny - 9/11/2012 - 17:21

quote:
quote:
... tak vám na účet vašeho občanského sdružení položím dvakrát 0,5MKč a vy si za první půlku postavíte družici a za druhou půlku jí vypustíte. Pokud to nestihnete do dvou let tak mi tu druhou vrátíte celou a z té první co vám zbylo...


Za 0,5MKč nevypustíš CubeSat ani náhodou. V současné době stojí vypuštění u americké komerční firmy (omlouvám se název teď nemám čas hledat) minimálně 70.000USD (a to je myslím cena 2011, teď bude asi ještě vyšší)...

Nizkonakladove rakety, aj pre Cubesaty sa planuju az po roku 2018.
Ak sa projekt podari...
http://www.zeva.sk/sk/dokumenty/MDSK-bulletin.pdf


alamo - 9/11/2012 - 20:32

Martin Jediný dopustil ste sa poznámky, absolútne nevhodnej pre verejné fórum..
RYS "Jinak ty penize za rotator Milan OK1FM (majitel GESu) vyhodil zbytecne."
táto poznámka je na mieste
a chlapci by sa nad ňou mali, vážne zamyslieť (zjavne nechápu rozdiel medzi pojmami "donátor", "sponzor" a "investor".. to ako sa pri kontakte s nimi správať, odhadnúť čo vlastne chcú.. A BEZ TEJTO SCHOPNOSTI, NECH VÁS ANI NENAPADNE UVAŽOVAŤ NAD POJMOM "KOMERČNÝ" PRETOŽE PREROBÍTE AJ GATE.. A POJMU "GRANT" SA RADŠEJ UŽ ZĎALEKA VYHNITE)
problém je RYS, že je tiež absolútne totálne nevhodná pre verejné fórum..
..
nechcem tu robiť duševný striptýz, ale v týchto veciach mám poriadne nechutnú virtuálnu prax, našťastie som sa kedysi virtuálne hral (našťastie) na istú postavu z Dilberta, čudnú kreatúru menom Dogbert, a bol som nechutne úspešný
...
buďto sa s pánom Holubom osobne stretnete a vidiskutujete si tieto "netechnické - imtímne" záležitosti, medzi sebou, alebo sa to zase všetko poserie

obávam sa chlapci, že ste sa nad vaším projektom, ani raz poriadne do krvi nepohádali, lebo ste mali strach, že sa už nedohodnete
je mi ľúto ale bez toho to nejde..
vravel som vám "hrajte sa", ale v každom raji, je nejaký ten had..
v dokonalom raji ich je celá svorka..
vaším problémom, nie je technológia, ale všetky tie nechutné otravné veci okolo toho


alamo - 9/11/2012 - 20:59

"donátor" je tá najpríjemnejšia "nepríjemnosť" pri takomto snažení, aj on za svoje peniaze totiž niečo chce..
odhadujem že pán Milan OK1FM, ktorí vám venoval peniaze, možno dokonca bez toho aby ste hľadali vy jeho, ale on našiel vás, lebo ho vaše snaženie zaujalo
odhadujem že ho jeho práca baví.. bohužiaľ tím najnepríjemnejším elementom býva občas pri nej zákazník, teda človek čo občas nevie kde má predok a zadok, a požaduje od vás nezmysli
tak by rád našiel nejaký projekt ktorí by ho bavil ešte viac, a priniesol by mu naozaj osobné uspokojenie
"pan peníze" ktorého tu vyššie niekto spomenul, vôbec ste ho nemuseli hľadať a presviedčať!!! (so sponzora a investora vás to hľadanie a presviedčanie čaká.. pri pojme "grant" to budú ešte nejaké tie nechutnosti navyše, o ktorých pomlčím)
ten človek asi nemá dosť času aby sa osobne zúčastnil na vašom projekte, tak vám aspoň venoval peniaze
(ak by si čas našiel, a hlavne dodali by ste mu k tomu chuť, dal by aj viac peňazí..)
čo ste mu za tie peniaze poskytli?
obávam sa že "koprivku"


ales - 9/11/2012 - 21:41

Alamo promiň, ale tohle už jsou od tebe "plky". Hodnotíš a kritizuješ věci, o kterých prakticky nic nevíš. Nebyl jsi na žádné schůzce czCube ani na žádném našem jednání se sponzory. Co ti tedy dává právo tato jednání a výsledky shazovat? Myslím že nic.


David Holas - 9/11/2012 - 22:02

Rozumím snaze alama tak trochcu prudit a trollovat, ale tentokrát to opravdu přehnal. Taky RYS by se se svými hraběcími radami mohl trochu mírnit, také nikdy s ničím konkrétním a hmatatelným nepřispěl. Pánové, promiňte že to říkám narovinu, ale ve vašich příspěvcích je to samé "by se", "by bylo" a "se udělá" - tím určitě ničemu nepomůžete a fakt nevím, proč je tomu tak těžké rozumět.

Každopádně, musím jako hlavní organizátor a "architekt" naší "Pozemní stanice czCube a GES-ELECTRONICS, a.s." uvést některé věci na pravou míru:

1. projekt czCube od žádného sponzora ani donátora žádné hotové peníze nikdy nepřijal
2. OK1VHF zapůjčil zdarma transceiver FT817
3. OK1FM daroval rotátor Create AER-5, anténu cross yagi M2 19dBi a přepínač polarizace
4. veškeré ostatní vybavení pozemní stanice členové týmu dotovali a dotují z vlastních prostředků a zdrojů. Například jen spotřeba elektrické energie činí cca 8000 Kč ročně.
5. jednání o materiální pomoci jsem vedl osobně a plně si za ním stojím
6. dohoda o darování byla jasná a transparentní a svou část (propagace společnosti pana OK1FM tj. GES Electronics, a.s. definovanou formou) jsme bezezbytku splnili, což můžeme kdykoliv dokladovat
7. veškeré zapůjčené a darované zařízení je v současné době v provozu, nikde nic neleží a nezahálí
8. jako tým se nemáme za co stydět, nejvýše za to, že nemáme nyní tolik volného času a nadšení jako na začátku

To je zatím vše.


alamo - 9/11/2012 - 22:02

pravdu povediac.. nie som si istý..
asi to že som v poslednej dobe naštvaný, na všetko a na každého
už ti len poradím, aby si nad vecami čo sem píšem, veľmi dobre pouvažoval
okrem toho, takéto rozhovori na verejné fórum nepatria..
ale nemám inú možnosť

apropó
http://www.czcube.org/cs/index.html
stále tam nevidím nič o "retranslátore" ako priorite
a že keďže asi použijete HAM priestor, tak ste ochotný rešpektovať jeho pravidlá
a zamyslel si sa niekedy nad tým ako je možné, že nejaké "voľné" pásma rádiových vĺn len pre rádioamatérov, ešte vôbec existujú?
a pripomeniem že vždy keď RYS spomenie nejakého svojho známeho.. tak je to spravidla "pan peníze"..
dobrú noc [Upraveno 09.11.2012 alamo]


alamo - 9/11/2012 - 22:48

David Holas
a čím ste RYSA (a jeho kamošov prakticky s celého sveta) presvedčili aby prispel?
he.. kto chce s "vlkmi" žiť musí s nimi.. "zdieľať éter"
vitajte na cudzom území, a užite si ten "kopec srandy" ak to nepochopíte


alamo - 10/11/2012 - 00:08

nájdite si slovo subkultúra
nejde o peniaze ani o korupciu, ale o ich životný priestor
to čo ich baví a čím žijú, o ich vzácny "éter", ktorí ich spája a definuje kým sú, v poslednej dobe musí okrem iného čeliť údesnému tlaku komercionalizácie
rádiové vlny sú vzácne, ich vzácny priestor, chcú len jedno, aby im zostal


alamo - 10/11/2012 - 11:13

quote:
Co ti tedy dává právo tato jednání a výsledky shazovat? Myslím že nic.

obávam sa že akosi RYS, vám to čo som ja narval, do pár hnusných riadkov, jemne vysvetľoval celé roky
ale venovali ste skôr pozornosť tomu čo hovorí o technike, a ostatné detaili, ste si nevšimli
...
aha
http://www.finmag.cz/cs/finmag/kaleidoskop/jan-prusak-jmeno-moji-firmy-bude-synonymem-pro-pocitac/
"Kolik počítačů byste za rok dokázal sestavit?

Tři sta počítačů by bylo jako nic. Kdyby se jelo až na krev, tak bych si troufl i na tisíc.

To jsou skoro tři počítače denně. To se dá stihnout?

Kdybych se mohl věnovat jen vyřizování a dolaďování objednávek a sestavování počítačů, tak ano. Nesměl bych ale řešit problémy se zákazníky. Tomu se ovšem člověk nevyhne.

O jaké problémy nejčastěji jde?

Nejhorší je, když narazíte na problémového zákazníka. Jednou jsem sestavil počítač za čtyřicet tisíc, zákazník zaplatil zálohu deset tisíc a hotový počítač jsem mu vezl s tím, že mi doplatí zbytek. Při předání mne požádal, jestli bych mohl doklad přepsat na jeho firmu, a že by poslal peníze na účet. Vypadal seriózně, tak jsem souhlasil. Pak mi ale psal, že nefunguje optická mechanika. Když jsem to byl zkontrolovat, tak všechno fungovalo. Potom ovšem běžel čas, ale peníze nepřicházely. Několikrát se ještě opakovalo, že si zákazník vymýšlel technické problémy, které vůbec neexistovaly, což jsem zjistil, když jsem k němu na expresní opravu jel přes celou Prahu. Nakonec mi došla trpělivost a tak jsem mu řekl, že jestli ten počítač nechce, že mu vrátím deset tisíc zálohy a vezmu si ho zpátky. On mi odpověděl, že už si koupil knížku o počítačích za tisícovku, že mu ji mám zaplatit. Nechtěl jsem se dál dohadovat s blbcem, protože jinak se to pojmenovat nedá, tak jsem mu k deseti tisícům zálohy ještě dal tisícovku za tu knihu a vzal si počítač. Bylo to pro mě velké ponaučení. Od té doby nedávám z rukou počítač, pokud ho nemám zaplacený."

diagnóza: ďalší človek ktorí je adept, na donátora alebo sponzora vášho týmu, s vyhliadkou na to, že bude túžiť len po jednom, aby si našiel nejaký ten čas keď s vami bude na projekte aj skutočne osobne pracovať

veď vy by ste priamo pomohli k ochrane prírody..
keby ste konečne začali fungovať ako "klub", ubudlo by záujemcov o golfové ihriská..
mohli by ste mať väčší rozpočet ako "univerzitný" tým, a študenti zaujímajúci sa, aj o kontakt s ľuďmi s praxe, a o to kde si po škole nájdu prácu, by medzi vás prišli aj sami
doteraz ste im ponúkli.. akurát tie prednášky..


alamo - 10/11/2012 - 11:25

http://www.finmag.cz/cs/finmag/kaleidoskop/jan-prusak-jmeno-moji-firmy-bude-synonymem-pro-pocitac/
"Vysokou školu jsem nedodělal. Studium mi sice bralo čas, který jsem mohl věnovat práci, ale kvůli tomu jsem neskončil. Nejdřív jsem začal studovat medicínu, ta mě ovšem extrémně nebavila, tak jsem se přihlásil na elektrotechnickou fakultu ČVUT. Tam jsem se ale musel učit naprosto zbytečné a zastaralé věci, takže jsem si po čase řekl, že to pro mě nemá smysl. Obecně si myslím, že naše školství je nastavené hrozně špatně. Většina oborů nemá takřka žádnou odbornou praxi a propojení s podniky a firmami je taky mizerné. Věřím, že když něco velmi dobře umíte, tak na to nemusíte mít vysokoškolský titul. Pro firmy jste totiž mnohem přínosnější než někdo s titulem, kdo je horší než vy. Samozřejmě to nejde vztáhnout na všechny obory."

chcete to zlepšiť?
tak sa konečne venujte tej otázke "prečo?"
"pretože chceme vybudovať záujmové spoločenstvo, z ľudí ktorí sa chcú aktívne zaujímať o kozmonautiku, a vesmírnu techniku, táto spoločnosť má slúžiť predovšetkým svojim členom, a umožniť im rozvíjať svoje schopnosti"


alamo - 11/11/2012 - 20:38

quote:
Alamo promiň, ale tohle už jsou od tebe "plky". Hodnotíš a kritizuješ věci, o kterých prakticky nic nevíš. Nebyl jsi na žádné schůzce czCube ani na žádném našem jednání se sponzory. Co ti tedy dává právo tato jednání a výsledky shazovat? Myslím že nic.


stále jedno a to isté
"hm.. ale stačí naznačiť, a som schopný, len sa dívať, a obmedziť sa na pravidelné platenie členského príspevku (to asi tiež budete potrebovať.. a asi celú haldu takých členov..)"

Dogbert by po takejto ponuke, zavrtel "ocáskem", bez rozmýšľania vyslovil sumu "100 eur na rok, za členskú známku", a ihneď zainvestoval do laminovačky, na ktorej by "vo veľkom" vyrábal legitimácie pre členov "Dogbertovho fanklubu"

prepáčte.. ale keď vám naznačím, že za to aby som bol ticho (za niečo také, by mali zjavne iný platiť mne..), "chcem" len to, že vám dám moje peniaze.. a vy na to okamžite nezareagujete..
tak človeka s mojím svetonázorom, to fakt nakrkne..
...
http://www.czcube.org/cs/index.html
"Pro zajištění startu bude zřejmě třeba cca 50000 USD (to žádá např. organizace CubeSat za start družice o hmotnosti 1 kg)."
to "cca" tam prepíšte na "více než", a potom si začnite socialisticky sťažovať "nejsou lidi, není materiál, nejsou peníze.." [Upraveno 11.11.2012 alamo]


ales - 12/11/2012 - 12:51

quote:
prepáčte.. ale keď vám naznačím, že za to aby som bol ticho (za niečo také, by mali zjavne iný platiť mne..), "chcem" len to, že vám dám moje peniaze.. a vy na to okamžite nezareagujete..
tak človeka s mojím svetonázorom, to fakt nakrkne..
Alamo, jak už jsem se na různých místech párkrát zmínil, tak při stavbě družice czCube nám zatím peníze v podstatě nechyběly. Podle mne nám chyběl především "tah na branku" (nadšení a snaha dotáhnout svoji zábavu do stanoveného cíle). Tvoje peníze v projektu rozhodně uvítám, ale budu mnohem raději, když sám osobně přispěješ k tomu, aby se v týmu czCube posílila dobrá nálada, vzájemné porozumění a celkově ten výše zmíněný "tah na branku". Možná že jsem zabedněný hlupák, ale náznakům v tvých předchozích příspěvcích asi nerozumím a neumím je převést do svých konkrétních činů, směřujících k "brance" (tedy k týmové zábavě při stavbě družice). Zkus mi to, prosím, podat nějak "polopaticky" a pokud možno i prakticky (udělej sám to, co mi doporučuješ).


alamo - 12/11/2012 - 14:53

tak fajn, k zábave prispejem rád.. (aj keď mám veľmi čudný zmysel pre humor, a ľudia majú problém rozoznať, kedy žartujem, a kedy to myslím vážne..)
prihláška je odoslaná


ales - 12/11/2012 - 15:04

OK, jen pro jistotu konstatuju, že Kosmo Klub a tým czCube jsou dvě různé skupiny lidí (i když trochu prolnuté a spolupracující).


alamo - 12/11/2012 - 15:09

to by ste mali podľa mňa, zmeniť ako prvé..
kosmoklub by mal mať odkaz na czcube hneď na svojej prvej stránke
"také veci robia naši členovia.."


alamo - 13/11/2012 - 17:15

quote:
Kez by neco podobneho nekdo udelal k te pozemni stanici http://www.czcube.org/cs/stanice/index.html.
To by konecne kazdy mohl poslouchat signal jak se patri i bez radio vybaveni.
Navic pokud by v tom byl soft pro demodulovani/dekodovani xPSK/FM-AX25 signalu do ASCII textu vedle "vodopadu", tak by to bylo to prave orechove.
Pochopitelne, by system automatickeho rizeni smerovani rotatoru mel pobirat automaticky ty druzice, ktere jsou HAM aktivni, tedy s FM/SSB prevadecem.



RYS nemal si na mysli aj toto?
https://www.qb50.eu/index.php/working-groups/ground-station-network-and-frequency-allocation-working-group
http://www.cubesat.org/index.php/collaborate/genso
úplné zapojenie stanice do siete GENSO, na zbieranie dát s cubesatov?


-=RYS=- - 13/11/2012 - 21:40

Ne, to jsem na mysli nemel.
http://www.iaru.org/amateur-radio-satellite-frequency-coordination.html

Pouziti protokolu AX25 a to i v TNCcku ma urcite omezeni/podminky uziti.

Klicem k HAM kmitoctum a protokolum je nekomercnost a moznost pouziti satu HAMama.

Ja mel spise na mysli to, ze by ta pozemni stanice automaticky nasmerovavala anteny/prijimace na konkretni druzice z kterych neco HAMove maji...tedy predevsim hlasove FM/linearni prevadece. A tak by i lidi u PC mohli pres web sdr javu poslouchat obsah hovoru.
Pokud by slo o data na bazi AX25, tak v podstate jde jen o packet-radio (v podstate se pouziva uz jen na ISS, CubeSaty to nemaji ani jeden) nebo o APRS. Takze ty CubeSaty, ktere pouzivaji AX25 v rezimu hlavne APRS (ostatni neni povoleno v licencnich podminkach pro uziti protokolu AX25), tak to automaticky prijimat (v reprakach by byl slyset zvuk packetu) a automaticky demodulovat a v ASCII to vyhodit na obrazovku do subokna jako kdyz na web prijimacich je dole videt kdo kde je na kterem kmitoctu a co si "chatujou". Takze do takove volneho okna pod vodopadem by se zobrazoval ASCII textu z AX25 demodulovaneho protokolu.

http://www.websdr.org/
http://sdr.ipip.cz/

Cili kazdej by si mohl cist ASCII texty.
Kazdej by mohl poslouchat hovory na FM/SSB sat prevadeci.


Ale zatim to nikde neni, nemuzu si tedy kliknou a poslouchat/cist msg z kosmu.
Pro me to ani tak neni, jako, ze by to melo slouzit skolakum/nadacim/organizacim a i tobe Alamo, aby jste se neco naucili/poucili co a jak a co to znamena HAM ci "desatero HAM pravidel".

Neco jako tohle:
http://lindsey.esrac.ele.tue.nl/

Ale upraveny tak, aby to zachytilo vsechny dostupne druzice, ktere zrovna proletaj.


Ci treba i jako tohle:
http://receiver.by/en/

Zkratka, aby kazdej kdo muze na web a nema HAM hw a ani jakekoliv info o AMSATu, tak aby si mohl odposlechnout co se na sat eteru deje.


Nemusel by byt zapnuty rotatorovy system, stacil by SSB web prijimac pro pasma VHF/UHF/S/29.4MHz SSB/FM a jako antena (tato je konkretne pro VHF 145.9MHz + UHF 436-438MHz) treba toto:



[Upraveno 14.11.2012 -=RYS=-]


-=RYS=- - 13/11/2012 - 22:37

Pro laiky.
Na Matonyho OK2IP strance jsem si spustil jeho websdr prijimac v pasmu 40m (7.000-7.200MHz LSB/CW).
Naladil jsem nekde okolo 7040kHz LSB signal digitalu BPSK a spustil si i soucasne do druheho zmenseneho okna program MixW kde v MODE jsem zaklikl BPSK31 a dole na vodopadu jsem praporkem najel na hlavni "čáru" , pak naklikal pasmo 40m a mod LSB a zacal cist ASCII text, kterej to demodulovalo a dekodovalo skrze pustenou zvukovku.
Repraky v LCD monitoru mi prenaseli sum a zvuky z eteru v okoli 7.040MHz LSB a pres mikrofon v USB videokamere pro Skype s integrovanym mikrofonem mi to snimalo tento zvuk a vytahovalo ten ASCII text.

Takze vysledek pak vypadal i takto:
http://www.ok1mjo.com/all/ostatni/HAM/BPSK31_via_WebSDR_and_MixW.png
Zde konkretne daval pres digi mod BPSK31 vyzvu vsem Spanelsky radioamater EB5DZC Juan Carlos v Kartagene.
http://qrzcq.com/call/EB5DZC
Jel do dratove anteny vykonem do 50W PEP v LSB...to jen pro technickou predstavu jak to vypada s malym vykonem.



Victoria SV2KBS z Recka by chtela sve stale QTH doma doplnit stalym WebSDR prijimacem odrazu signalu z Mesice. Je to prvni dama Recka co se tyce EME.
http://www.ok1amu.estranky.cz/clanky/dx-ing/sv2kbs.html
https://www.google.cz/search?q=SV2KBS&hl=cs&rls=com.microsoft:cs:IE-SearchBox&rlz=1I7ADFA_cs&prmd=imvns&source=lnms&tbm=isch&sa=X&ei=_NqiULaLOoeC4ATUnIGIDQ&ved=0CAoQ_AUoAQ&biw=1280&bih=870

Tak by taky mohla poradit jak na sw do stale zapnuteho PC s nizkou spotrebou.

[Upraveno 14.11.2012 -=RYS=-]


alamo - 14/11/2012 - 00:54

pfu.. budem musieť nájsť nejakého rádioamatéra, čo býva blízko mňa
sa priznám.. totálne v tom plávam


ales - 14/11/2012 - 08:12

V minulých dnech jsem pozemní stanici czCube nastavil tak, aby automaticky přijímala VHF APRS pakety z ISS. Urychlil jsem i přenos přijatých paketů do databáze (nyní je to do minuty), takže kdo chce, může výsledek sledovat na webu czCube ... http://www.czcube.org/cs/stanice/pckdata.php (nebo konkrétně pro dnešek http://www.czcube.org/cs/stanice/pckdata.php?a=sh&b=packets&d1=2012-11-14&s1=on&s2=on ).

Není to sice úplně "živě" (PC ve stanici nemá veřejnou IP adresu, takže se na něj nelze dostat úplně snadno), ale základní představu si z toho lze udělat.

Aktuální data ze stanice czCube (poslední přijatý paket, ale také meteorologické informace a webkameru) lze online sledovat na adrese http://www.czcube.org/cs/stanice/index.html (trochu níže na stránce).

Jinak se přiznám, že já osobně nejsem radioamatér a nerozumím tomu, proč radioamatéři většinou mají tak málo rádi datové přenosy a nadevšechno preferují hlasovou komunikaci (mě připadají data užitečnější, ale hlas asi bude zábavnější). Proto nejsem schopen se s radioamatéry rovnocenně bavit (neznám jejich "slang" a zvyklosti). V týmu czCube jsme ale v minulosti měli až 3 aktivní radioamatéry (s vlastním volacím znakem) a těsnější spojení s radioamatérskou komunitou jsem si tím pádem ani nedokázal představit. Přesto žádná větší spolupráce nenastala. Naším cílem byla a je univerzální družicová platforma, takže jsem očekával, že případná aktivita ohledně stavby a provozu družicového HAM převaděče vzejde od radioamatérů a ne od konstruktérů družice. V minulosti jsem ale žádnou takovou aktivitu nezaznamenal. Až teprve teď ji tu vyjadřuje RYS. Nejsem si jist, jestli RYS reprezentuje názory většího počtu radioamatérů (nikdo jiný z nich sem do fóra nikdy nic nenapsal), ale v každém případě pro případnou spolupráci s radioamatéry prostě potřebuji prostředníka jakým by mohl být například RYS. Přímé komunikace s radioamatéry nejsem schopen. Jde mi nejen o spolupráci na družici, ale i na provozu a rozšiřování naší pozemní stanice czCube. Opravdu rád bych stanici czCube začlenil do sítě GENSO, ale k tomu je potřeba i kvalitní a spolehlivá obsluha a údržba stanice. V tom by nám radioamatéři mohli určitě velmi pomoci (a přitom by stanici mohli používat i pro svoje účely).

Máte někdo zájem o radostnou spolupráci na družici nebo pozemní stanici czCube? Pokud ano, tak se ozvěte sem, nebo na můj e-mail aholub@centrum.cz .


alamo - 14/11/2012 - 14:20

http://www.genso.org/
"webová stránka nie je k dispozícii"..
funguje to vôbec?


ales - 14/11/2012 - 14:43

Síť GENSO snad alespoň trochu funguje (podle dřívějších informací). Je ale fakt, že web jim teď nejede a i ta síť se rozrůstá dost pomalu a tak nějak "uzavřeně" (neveřejně). GENSO je pro mne výhledová možnost ale rozhodně ne současná priorita pro czCube.


ok2ufo - 14/11/2012 - 14:46

Aleš: možná jsi na to už narazil, super kniha, doporučuji: http://www.amazon.co.uk/ARRL-Satellite-Handbook-Steve-Ford/dp/087259985X/ref=sr_1_7?ie=UTF8&qid=1352900698&sr=8-7


alamo - 14/11/2012 - 19:59

na koľko je vlastne to, čo doteraz vzišlo s ostatných projektov nanosatelitov "open source"?
pretože ako som si to tu odznovu celé prezrel
vlastne ste začínali riešenie úplne od samého základu, ako je zapojenie solárnych článkov, alebo použitie permanentných magnetov na stabilizáciu
existuje vôbec čosi ako "knižnica" už použitých riešení (na iných projektoch), aj s ich presným popisom, zverejnením hardvéru a softvéru? [Upraveno 14.11.2012 alamo]


ales - 14/11/2012 - 21:06

Na webech některých cubesatů (zdaleka ne všech) lze najít docela solidní dokumentaci, ale nevím o žádné "knihovně", kde by to všechno bylo na jednom místě pohromadě.

Vnitřní řešení cubesatů se postupně mění (jak se mění dostupné technologie), ale pořád mám dojem, že to bývá "každý pes jiná ves", tedy že cubesaty se vnitřně dost liší. Samozřejmě, že pokud má nějaký cubesat k dispozici dostatek peněz, tak často pužívají hotové komerčně dostupné díly - viz. např. http://cubesatshop.com/ . Tím se dosáhne určité unifikace.


alamo - 14/11/2012 - 22:11

uvažovali ste o degradácii solárnych článkov?
zdá sa, že na niečom takom malom "tip top", musí mať aj pár percentný pokles výkonu, zlé následky
http://en.wikipedia.org/wiki/RAX-2
"Unfortunately, the mission ended prematurely after approximately two months of operation due to a gradual degradation of the solar panels that ultimately resulted in a loss of power."



martalien2 - 14/11/2012 - 22:53

quote:
uvažovali ste o degradácii solárnych článkov?
zdá sa, že na niečom takom malom "tip top", musí mať aj pár percentný pokles výkonu, zlé následky

Ano, pocital jsem u zdroje i s prasknutim clanku a snizenim vykonu. Zdroj jsem se snazil navrhnout tak, ze meri prikon a sleduje napeti na baterii a da signal k setreni energii pokud neni dostatecna zasoba v baterii. Pak uz je na zbytku druzice aby se podelil o nizssi vykon zdroje a dal dostatecny cas pro nabiti baterie.
Co jsem videl konstrukce zdroju pro cubesaty tak sem mel ale pocit, ze zadny nebyl dimenzovan na plne vyuziti solarnich clanku a vetsinou sel veskery vykon pres baterii bez odpojovace baterie. Protoze Lionky jsou celkem choulostive, myslim, ze rada cubesadu umrela na skrat na baterii nebo proste vadnou baterii. Tak jak jsem dostal specifikaci zdroje, ma zdroj vice vystupu a je tedy mozne i pri nedostatku energie odstavit ostatni moduly a nechat fungovat jen komunikaci.
Zdroj ma byt rizen AVR procesorem, ktery ma napajeni nezavisle na zdroji primo ze solarnich clanku. Pokud ale dojde ke zniceni procesoru je zdroj navrzen tak, ze je schopen pokracovat v cinnosti i bez rizeni procesorem a s vadnou baterii. Jen se ztrati udaje o energeticke bilanci zdroje a druzice by musela prejit do nouzoveho rezimu.


martalien2 - 14/11/2012 - 23:06

Jeste bych dodal, ze je zdroj resen jako dvojity a strata poloviny zdroje by jen vedla k snizeni dodavaneho vykonu ale ne k vypadku druzice. Taky jsem pri navrhu vychazel z toho, ze vykon solarnich clanku je 1,2 - 1,5W na jednu stranu druzice. Pokud je ale druzice natocena rohem na slunce a jsou osvetleny hned 3 strany je vykon solarnich clanku 2.4-3W. Naopak pokud praskne solarni clanek (dalsi vec se kterou vubec rada zdroju nepocita) a dojde ke snizeni vykonu solarnich clanku,zdroj se prispusoby a udrzi na clanku optimalni napeti. Predpokladal jsem propojeni clanku dvojite na krajich aby pri prasknuti alespon jedna cast fungovala.


alamo - 15/11/2012 - 01:13

pre aké usporiadanie ste sa vlastne rozhodli?
má to byť len "kocka", alebo má mať aj výklopné panely?


ok2ufo - 15/11/2012 - 11:59

alamo: v ČR mnoho knih o satelitní technice, resp. o amaterskych satelitech příliš nenajdeš. V zahraničí je to už lepší, např. kniha na kterou jsem dával odkaz je poměrně dost užitečná, nesedí to přesně do profilu tvorby vlastního satelitu, je zde však velmi mnoho užitečných informací. Teď jsem to začal číst, a třeba už začátek, kde je popsána historie vývoje amaterských družic, nám odhaluje řadu případů, proč a kdy nějaká družice selhala - baterie, radiace... Také se tam dozvíš o mnoha způsobech komunikace - CW, PSK, PACKET... Další kapitolky popisují spojení, požadavky na pozemní stanici atd.... Jinak nejlepším zdrojem materiálů je opravdu dokumentace u konkrétních družic, namátkou jsem před pár měsíci hledal a pár jsem jich také našel.


ales - 15/11/2012 - 12:46

Pro czCube počítáme se čtyřmi výklopnými panely, ale mechanické provedení (na pantech s pružinami) umožňuje podle potřeby použít i verzi jen s pevnými panely (nebo s omezeným počtem výklopných panelů [1-3]). Dost záleží na tom, jaké solární články použijeme. Pokud standardní (účinnost cca 15% a cena pod 1000 Kč na stěnu), tak se budou výklopné panely hodit (aby byl dostatek energie). Pokud však seženeme speciální kosmické články (účinnost přes 27% ale cena přes 10000 Kč na stěnu), tak budou výklopné panely skoro zbytečné (i jen z jedné stěny by se dalo získat přes 2 Watty).

Jinak martalienův zdroj podle popisu vypadá velmi dobře. Obávám se ale, že ke mne se o něm v minulosti nedostaly úplně všechny detaily. Možná ho David připomínkoval a chtěl ještě jiné řešení. Nevím. V každém případě bych rád ten navržený zdroj viděl v chodu. Za jakých podmínek by jste byl ochoten postavit prototyp toho zdroje?


ok2ufo - 15/11/2012 - 14:03

Aleš: máte už alespoň odhad ceny projektu? - bez vynesení na oběžnou dráhu. Jak se dívám např na odkaz http://cubesatshop.com/, tak takovou skládačku si může dovolit jen málo kdo. V amaterských podmínkách to jde samozřejmě vytvořit levněji, avšak méně kvalitně. Přepokládám, že nelze použít klasické elektro součástky, jako třeba procesory - je zde nutný poměrně široký rozsah pracovní teploty, jistá odolnost proti radiaci apod.


ales - 15/11/2012 - 14:17

Osobně hrubě odhaduji možnou cenu HW samotné družice czCube někde v rozmezí 30000 až 100000 Kč. Záleží hodně na skutečném obsahu, provedení a složitosti sestavy družice. Na základě zkušeností jiných cubesatů právě předpokládám použití klasických součástek (ve standardním provedení). Řada cubesatů s nimi na LEO fungovala dobře, protože na LEO je pořád ještě radiace dost nízká (oproti vyšším drahám) a je vyzkoušeno, že běžné součástky to vydrží řadu měsíců. Je samozřejmě potřeba (a možno) zajistit, aby se elektronika udržovala v přijatelném teplotním rozmezí (cca -20°C až +40°C) a je také možno udělat alespoň základní protiradiační opatření pomocí vhodného "obalu" a také pomocí software, který by měl být schopen se zotavit z krátkodobé chyby HW (některá radiační poškození bývají jen dočasná). V optimálním případě si software musí umět poradit i s trvalou chybou HW (např. poškození části paměti). A samozřejmě, je třeba i trocha štěstí (občas selžou i profi družice postavené výhradně z radiačně odolných součástek).

P.S.: Při kompletním nákupu na http://cubesatshop.com/ nelze cenu cubesatu prakticky dostat pod hranici 500000 Kč a snadno lze překročit i 1 milión Kč. To je na můj vkus příliš mnoho a i proto se pokouším o vlastní konstrukci družice. Uvidíme, jak si příští rok povedou Phonesaty NASA (budou ověřovat funkčnost a použitelnost téměř neupravených smartphonů v kosmu (pro řízení, experimenty i komunikaci). Pokud Phonesaty budou fungovat tak myslím, že to je optimální cesta k levným družicím. http://www.nasa.gov/offices/oct/stp/small_satellite_subsystem_tech/phonesat.html


franta spaceman - 15/11/2012 - 15:15

na cubesatovým eshopu jsem nalezl:

Pumpkin's CubeSat

Pumpkin's space-proven CubeSat Kit will help achieve success in your CubeSat mission. Now in its fourth generation and with over 150 delivered to customers since 2003,

cena: 5,893.45 euro - to je cca 150.000,-Kč.

To už se dá ufinancovat:
- Co udělat sbírku? Když by se sehnalo 150 lidí, co dá tisícovku ...
- udělat projekt a dostat dotaci ...
- umluvit nějakého bohatého maníka ...
- ...


ales - 15/11/2012 - 15:31

CubeSat Kit je dobrá věc, ale je to bez solárních článků, bez napájecího zdroje i bez rádia. Pokud by se to dokoupilo na cubesatshopu tak už se zase pod těch 500000 Kč nedostaneme. Osobně uvažuju pro letovou verzi o případném nákupu samotné "kostky" (structure), což je za 2300 Euro, takže pod 60000 Kč. Pořád ale věřím, že v Česku nebo na Slovensku je možno nechat podobnou kostku vyrobit za cenu pod 10000 Kč (400€). Ověřené to ale nemám.


-=RYS=- - 15/11/2012 - 17:01

quote:
V minulých dnech jsem pozemní stanici czCube nastavil tak, aby automaticky přijímala VHF APRS pakety z ISS. Urychlil jsem i přenos přijatých paketů do databáze (nyní je to do minuty), takže kdo chce, může výsledek sledovat na webu czCube ... http://www.czcube.org/cs/stanice/pckdata.php (nebo konkrétně pro dnešek http://www.czcube.org/cs/stanice/pckdata.php?a=sh&b=packets&d1=2012-11-14&s1=on&s2=on ).

Není to sice úplně "živě" (PC ve stanici nemá veřejnou IP adresu, takže se na něj nelze dostat úplně snadno), ale základní představu si z toho lze udělat.

Aktuální data ze stanice czCube (poslední přijatý paket, ale také meteorologické informace a webkameru) lze online sledovat na adrese http://www.czcube.org/cs/stanice/index.html (trochu níže na stránce).



Alesi dekuji nejen za svou osobu, ale i za "hafo" laiku, kteri si alespon základně mohou vyzkouset prijem a "lusteni" dat.
Ano, bylo by lepsi, kdyz by to bylo java live vcetne zvuku (sum+stridajici se tony 1200Hz a 2200Hz dle Bell202) a spektro-vodopadu.

Ale uz i toto by zacatecnikum melo pomoci, kdyz maji nejaky zakladni FM prehledak pro HAM pasma (nejlevnejsi novej je za 600Kc).
Pripadne dvoupasmovej FM TRX co by mohl byt i v SATu.
http://sdr.ipip.cz/datasheets/RDA1846.pdf

[Upraveno 15.11.2012 -=RYS=-]


-=RYS=- - 15/11/2012 - 17:09

quote:
Jinak se přiznám, že já osobně nejsem radioamatér a nerozumím tomu, proč radioamatéři většinou mají tak málo rádi datové přenosy a nadevšechno preferují hlasovou komunikaci (mě připadají data užitečnější, ale hlas asi bude zábavnější). Proto nejsem schopen se s radioamatéry rovnocenně bavit (neznám jejich "slang" a zvyklosti). V týmu czCube jsme ale v minulosti měli až 3 aktivní radioamatéry (s vlastním volacím znakem) a těsnější spojení s radioamatérskou komunitou jsem si tím pádem ani nedokázal představit. Přesto žádná větší spolupráce nenastala. Naším cílem byla a je univerzální družicová platforma, takže jsem očekával, že případná aktivita ohledně stavby a provozu družicového HAM převaděče vzejde od radioamatérů a ne od konstruktérů družice. V minulosti jsem ale žádnou takovou aktivitu nezaznamenal. Až teprve teď ji tu vyjadřuje RYS. Nejsem si jist, jestli RYS reprezentuje názory většího počtu radioamatérů (nikdo jiný z nich sem do fóra nikdy nic nenapsal), ale v každém případě pro případnou spolupráci s radioamatéry prostě potřebuji prostředníka jakým by mohl být například RYS. Přímé komunikace s radioamatéry nejsem schopen. Jde mi nejen o spolupráci na družici, ale i na provozu a rozšiřování naší pozemní stanice czCube. Opravdu rád bych stanici czCube začlenil do sítě GENSO, ale k tomu je potřeba i kvalitní a spolehlivá obsluha a údržba stanice. V tom by nám radioamatéři mohli určitě velmi pomoci (a přitom by stanici mohli používat i pro svoje účely).

Máte někdo zájem o radostnou spolupráci na družici nebo pozemní stanici czCube? Pokud ano, tak se ozvěte sem, nebo na můj e-mail aholub@centrum.cz .


Alesi, jiz jsem to rikal. Bejt zdravej, tak nejen ze pomuzu s konstrukci radia, ale byl bych rad tim prostrednikem.
Ale vzhledem k tomu, ze abych sem do fora ted neco napsal, jsem si musel dat davku morfia proti bolestem...bohuzel jsem invalida, spatne provedena operace implantatu v mozku .

Vetsinu dne polehavam, nejsem ve stavu sedet u PC, pripadne neco vymejslet a kreslit schemata. Uz jen ten obrazek, co jsem sem dal ohledne toho napajeni me stal davku morfia....onkologie nemocnice Chomutov, jinak neurochirurgie Usti nad Labem.


martalien2 - 15/11/2012 - 17:10

quote:
Za jakých podmínek by jste byl ochoten postavit prototyp toho zdroje?


ted jak se rozvirila diskuse tak jsem se na nej znovu dival. Oproti puvodnim planum co jsem posilal kdysi a co jsem i testoval je zdroj asi trikrat jednodusi nez ten puvodne navrhovany. Protoze jsem konstrukci vylepsoval na komercnim PS-07 DUO tak jsem se dival, ze musim udelat nejake zmeny. Plan je takovy, ze ted mam do konce roku nekolik vetsich zakazek a ty musim splnit. Pocitam, ze o vanocich bych navrhl novy plosnak a na zacatku ledna bych nechal udelat dva prototypy. Bylo by dobre znat rozmery plosnaku aby byly tepelne pomery a rozmisteni soucastek co nejvernejsi. Take zapojeni konektoru. Zatim predpokladam rozmer plosneho spoje 80x75mm s tim ze se zasouva konektorem do konektorove desky pod solarnim clankem na jedne strane. Pokud bych mel problem vmestnat soucastky na danou plochu tak bych zdroj kdyztak jeste zjednodusil i za cenu trebatrochu horsi ucinnosti ale hlavne aby to bylo funkcni...


-=RYS=- - 15/11/2012 - 17:17

quote:
Máte někdo zájem o radostnou spolupráci na družici nebo pozemní stanici czCube? Pokud ano, tak se ozvěte sem, nebo na můj e-mail aholub@centrum.cz .

Myslim, ze by mohl pomoci kazdy, kdo rozumi programovani java a pod, aby mohl na web masine vytvorit onen spektralni vodopad se zvukovym vystupem. Cesky by pomohl i jeden OK HAM OK2IP, ktery to jiz rozbehl, kontakt najdete dole na jeho odkazu...napiste mu prosim zadost, jestli by pomohl s websdr prijimacem pro online monitoring AX25 z 2m/70cm pasma.

http://sdr.ipip.cz/
Vytvoril toto:
http://www.websdr.cz/
Coz znamena, ze ma zdrojaky a vi co a jak a jako hw HAM vi, jak to propojit s Vasi stanici, respektivem s IF Vaseho prijimace.

Dalsi klicove info v cestine zde:
http://pandatron.cz/?647&websdr_-_internetovi_radioamateri


Sakra, bejt mi lip, tak pripravim komplexni antenu a hw prijimace 145.700-146.000 / 435.990-438.010 MHz SSB/FM .

Az "placu" jak me nemoc odrovnala, vsem preju pevne zdravi.


ales - 15/11/2012 - 17:29

quote:
... Pocitam, ze o vanocich bych navrhl novy plosnak a na zacatku ledna bych nechal udelat dva prototypy. ...
Super, to beru. Samozřejmě nabízím za funkční prototyp i odměnu, na které se dohodneme. Předpokládaný rozměr DPS (80 x 75 mm) je OK. Konektor si musíme ještě upřesnit. Máte pro konektory nějaké doporučení (ze zkušeností)?


martalien2 - 15/11/2012 - 20:34

quote:
.. Konektor si musíme ještě upřesnit. Máte pro konektory nějaké doporučení (ze zkušeností)?


Jako spolehlive konektory pouzivam tyto typy a podobne. Jsou to dutinkove listy a koliky a maji vyhodu ze jdou skrz plosnak a jen tak se neutrhnout. Nerad mam SMD konektory. Ty podle me nejsou moc pro namahavy spoje.

http://www.gme.cz/dutinkove-listy/dutinkova-lista-blw8210g-p212-021/

http://www.gme.cz/oboustranne-koliky/oboustranny-kolik-s2g20-2-54mm-p832-023/


alamo - 15/11/2012 - 21:29

quote:
alamo: v ČR mnoho knih o satelitní technice, resp. o amaterskych satelitech příliš nenajdeš.


môj osobný problém je, že som odkázaný na google translator..
inak znalosť angličtiny nulová

tým czCube by asi fakt potreboval nejakého prostredníka, čo patrí aj do HAM komunity
...
quote:
Az "placu" jak me nemoc odrovnala, vsem preju pevne zdravi.

dík.. zlom väz RYS




alamo - 15/11/2012 - 22:13

hm.. skúsili ste sa už, s problémom ako osloviť rádioamatérov, obrátiť priamo na vašich sponzorov z HAM komunity?
povedať im, že tu zazneli návrhy na to ako projekt spraviť zaujímavejší pre HAMov, ale na ich realizáciu, na to potrebujete "kontakty"


friendly_allien - 15/11/2012 - 22:38

quote:
CubeSat Kit je dobrá věc, ale je to bez solárních článků, bez napájecího zdroje i bez rádia. Pokud by se to dokoupilo na cubesatshopu tak už se zase pod těch 500000 Kč nedostaneme. Osobně uvažuju pro letovou verzi o případném nákupu samotné "kostky" (structure), což je za 2300 Euro, takže pod 60000 Kč. Pořád ale věřím, že v Česku nebo na Slovensku je možno nechat podobnou kostku vyrobit za cenu pod 10000 Kč (400€). Ověřené to ale nemám.


... už jsem měl za to, že "kostka" je vyrobená! V jakém je to přesně stavu? Máte výkresy?


martinjediny - 15/11/2012 - 22:55

quote:
CubeSat Kit je dobrá věc, ale je to bez solárních článků, bez napájecího zdroje i bez rádia. Pokud by se to dokoupilo na cubesatshopu tak už se zase pod těch 500000 Kč nedostaneme. Osobně uvažuju pro letovou verzi o případném nákupu samotné "kostky" (structure), což je za 2300 Euro, takže pod 60000 Kč. Pořád ale věřím, že v Česku nebo na Slovensku je možno nechat podobnou kostku vyrobit za cenu pod 10000 Kč (400€). Ověřené to ale nemám.

sorry, trochu nestiham do 21.11.

aspon rychlo.
Co je to za cenu?
plechova, skladana, monolit, bez vyklop panelov, s vyklop panelmi?

zatial disponujem len tou odhadnutou vlanajsou cenou. cena za frezovanie do 300 eur za monolit + 20eur material.

Ak by sa slo na Davidovu koncepciu, cena moze byt podstatne nizsia.
Stoji to ale za usporu 150 eur? Ziska sa vyrazny iny prinos?


friendly_allien - 15/11/2012 - 23:07

quote:
quote:
CubeSat Kit je dobrá věc, ale je to bez solárních článků, bez napájecího zdroje i bez rádia. Pokud by se to dokoupilo na cubesatshopu tak už se zase pod těch 500000 Kč nedostaneme. Osobně uvažuju pro letovou verzi o případném nákupu samotné "kostky" (structure), což je za 2300 Euro, takže pod 60000 Kč. Pořád ale věřím, že v Česku nebo na Slovensku je možno nechat podobnou kostku vyrobit za cenu pod 10000 Kč (400€). Ověřené to ale nemám.

sorry, trochu nestiham do 21.11.

aspon rychlo.
Co je to za cenu?
plechova, skladana, monolit, bez vyklop panelov, s vyklop panelmi?

zatial disponujem len tou odhadnutou vlanajsou cenou. cena za frezovanie do 300 eur za monolit + 20eur material.

Ak by sa slo na Davidovu koncepciu, cena moze byt podstatne nizsia.
Stoji to ale za usporu 150 eur? Ziska sa vyrazny iny prinos?



co je "Davidova koncepce"?


ales - 16/11/2012 - 07:57

Dnes jen stručně:
- pro martalien2: OK, odkazované konektory dostupné na GME mi vyhovují, také je rád používám, takže s nimi můžeme počítat
- ještě je třeba se dohodnout na standardním rozložení vývodů (v úvahu přichází hlavně GND, +5V, +3,3V, KOMBUS, SCL I2C a SDA I2C)
- jednu "kostku" máme vyrobenu díky bývalému členu týmu (jehož služby teď nejsou dostupné), potřebujeme ji ale umět (nechat) vyrobit opakovaně
- solidní výkresy "kostky" teď už máme k dispozici (i díky Martinovi)
- primární variantou "kostky" je pro mne monolit (vyfrézovaný z jednoho kusu hliníku) [a Martine ano, právě Tvoji loňskou nabídku zajištění výroby jsem měl na mysli]
- "Davidova koncepce" je u kostky zřejmě "skládaná varianta" (kostka je sešroubována z několika menších dílů) [je to určitě levnější, ale nejsem si jist spolehlivým dodržením požadované rozměrové přesnosti smontovaného celku - max. absolutní tolerance je 0,1mm]


David Holas - 16/11/2012 - 08:47

Existuje vyrobený prototyp kostry prapůvodního satelitu, osazený obyčejnými solárními články. Vyrobila ho firma EMP-Centauri. V současné době má tento prototyp Aleš. Provedení je obrobek z hliníkového masívu, povrchová úprava nesplňuje podmínky specifikace cubesat - je to defacto model. Prototyp má "spodní stranu" - teoreticky ta namířená k Zemi - osazený patch anténou 2.4GHz s levotočivou polarizací, ta je zakončená SMA směrem dovnitř. Jde také o prototyp. Horní strana je tvarovaná a frézovaná pro účely nikdy nerealizovaného tetheru. Čtyři boční stěny jsou osazeny Solartec články. Boční sloupky a spojovací hrany jsou opatřeny vrtáním pro šroubování. Je to ten model fotografovaný společně s Magionem. Dokumentace k němu je jako 2D výkresy. Tato kostka nemá žádné pohyblivé části a uvnitř neobsahuje žádnou elektroniku.

Dále existují zbytky po diplomce jedné studentky, která se mechanickou konstrukcí zabývala (zadání na 4 výklopné panely do úhlu 135 deg). Nějaké dílčí výstupy jsou, ale vše bohužel zůstalo na půli cesty.

V minulém roce jsme ve spolupráci s Martinem J. rozpracovali konstrukci družice znovu, ve 3D, zejména problematiku rozevírání
4 panelů, pružin, montáže přepalovacích zámků, osazení antény pro pásmo 70cm a její rozevírání. Diskutovali jsme variantu konstrukce montované z dílů (zvlášť sloupky, zvlášť stěny a nosníky, sešroubované nemagnetickými šroubky) a variantu konstrukce, vyfrézované vcelku z jednoho bloku materiálu. Montovaná varianta (pravděpodobně ta, kterou Martin nazývá Davidova) je levnější a lépe se sestavuje, masív má lepší pevnostní a tepelné vlastnosti. Mám zato, že diskuse skončila závěrem, že masív má více výhod a "půjde se" tedy touto cestou. Celá rozpracovaná konstrukce pokud vím ustrnula na mrtvém bodě, protože jsem a jsme se tomu přestali věnovat.

Konstrukci zdroje s Martalienem řešíme doslova roky bez reálného výsledku. Pokud to tentokrát dopadne a něco hmatatelného bude opravdu vyrobeno - jakýkoliv stolní prototyp třeba i na univerzálním DPS - který si bude možné osahat a skamarádit se s ním, tak je to samozřejmě výborná zpráva. Skvělé by bylo, pokud je to jen trochu možné, ukázat schéma zapojení poslední zjednodušené a ověřené verze zdroje.

Obecně řečeno, měli jsme několik různých pokusů o konstrukci zdroje (můžete mi to věřit, dělal jsem několik let technického koordinátora projektu). Asi jsem to dělal špatně, nebo je tu nějaký obecný problém, každopádně každý z těchto pokusů víceméně skončil v momentě, kdy to pro konstruktéra přestala být zábava a začala to být práce. Nepodařilo se zkrátka udržet to v rovině "radostné činnosti". Většinou po pohrání si s principem už nebyla k dispozici energie k "dotažení".

Pokud jde o RYSem plédovanou myšlenku WebSDR a Javu atd. samozřejmě se principiálně nikdo z nás tomu bránit nebude. V současné době stanice jede na Windows XP. Jak jsem psal, spotřeba je 8000,- Kč ročně (elektřina a internet). Pokud jde o software, tak automatický bezobslužný tracker více družic, ovladače rotátoru, ovladače rádií, demodulátory AFSK 1k2 a FSK 9k6 (ev. 38k4), to vše je naší vlastní konstrukce.

Pokud by celá HAM WebSDR platforma vyžadovala Linux, znamenalo by to asi další stroj a dělič signálu, nebo celou stanici kompletně softwarově přebudovat. Pokud další stroj, pak ho musí někdo dodat, připravit na klíč, namontovat na stanici a také vyřešit otázku financování jeho provozu (50 nepřetržitých wattů znamená cca 2000,- ročně). V té souvislosti by "se mohla" vyřešit také otázka konektivity stanice, v současné době stanice využívá za poplatek soukromého připojení k internetu a nemá veřejnou IP adresu, tj. provoz serveru na ní je neproveditelný. Samozřejmě přivítáme jakoukoliv externí aktivitu, tomu se žádné meze nekladou. Stanice je vybudovaná ze sponzorských peněz (HAM i našich vlastních) a financujeme ji radostně sami. Možná by nebyl špatný začátek pro "styčného důstojníka" zajistit alespoň dílčí zdroj financování pro její provoz. Podstatné je samozřejmě udržet zábavný přístup, aby nadšení nevyprchalo.

Dalších možností, jak realizovat radostnou zábavu na stanici czCube a GES-ELECTRONICS, je řada. Například by bylo super zprovoznit pásmo L (anténa, receiver). Další super věc by byla provozovat tam HAM maják - do vzduchu kouká jedna bezprizorná 70cm GP. Nebo třeba i PR nód. Skvělá letní zábava by byla proměřování přijímacích schopností antén - máme podezření, že někde zbytečně přicházíme o cenné dB, poslední let slovenského balónu slyšet nebyl. Další skvělá zábava by mohla být měření směrových charakteristik antén - zda nemáme někde nějakou symetrizační nedokonalost a nemíříme jinam. Super by byla kalibrace polohování na nebeské zdroje - zatím pracujeme na buzolu a vodováhu, naposledy před 2 lety... zkrátka, aktivitě se meze nekladou.


alamo - 16/11/2012 - 20:25

Davide
toľko "radosti" v zátvorke..
a vzhľadom k tomu že som zase po práci (a pive), na to sa dá reagovať iba v téme "humor kozmologický"
http://www.kosmo.cz/modules.php?op=modload&name=XForum&file=viewthread&start=24&page=1&tid=1618#pid92705
ja som otrávený s práce, ty od "samej zábavy"


-=RYS=- - 16/11/2012 - 20:44

Davide, co se tyce vyuziti toho mista a anteny pro 70cm, tak PR ne, ale APRS DIGI ano, pripadne DIGI+IGATE pres VPN (pres DNS web port80, to sa da pres Ludka OK7RB udelat taky, muzu dat kontakt na Ludka, ktery mi to postavil na WRAPu). Neni treba plnohodnotne TNC, staci BayCom s externim napajenim.
http://www.ok0bez.com/files/aprs/APRS_OK1OEM-1_digi-igate_WRAP-Linux_19082010-1600.png
http://www.ok0bez.com/files/aprs/APRS_OK1OEM-1_digi-igate_telnet_monitor_19082010-1601.png
http://www.ok0bez.com/files/aprs/APRS_majak_OK1OEM-1.png
https://lh3.googleusercontent.com/-aFoluECdVQw/UGqNgNqg18I/AAAAAAAABog/BRbX-frU4Sg/s800/IMG_0060.JPG
https://lh5.googleusercontent.com/-PtQZU5ZJFJc/UGqNf92rX_I/AAAAAAAABog/2DMHls5F0A0/s800/IMG_0059.JPG

Takze by stacilo jen zkopirovat ten image a prepsat call + texty.
HW BayCom modemu je jednoduchy:
http://www.ok0bez.com/files/aprs/baycom3105.gif
http://www.ok0bez.com/files/aprs/baycomFX614.gif

Popis protokolu AX25 v cestine:
http://www.ok0bez.com/files/aprs/popis_protokolu_AX25.pdf

Misto hw modemu se da pouzit i zvukova karta PC.
Sw je pro Win, DOS, Linux, Android.

Jedno TNC by mohlo byt na prodej nebo na "trvale" zapujceni, pokud vznikne DIGIna/IGATE. Ale to si budete muset promluvit s Ludkem OK7RB, jemu patri tento TNC a nepotrebuje ho.
http://www.ok0bez.com/files/aprs/TNC2_GC12AX_GES/TNC-GC12AX_photo/02_TNC-GC12AX_predni_cast.jpg

Me Ludek taky pomohl a trvale zapujcil WRAP po dobu co bude fungovat DIGI/IGATE OK1OEM-1.

WRAP je pod NetGearem (switch). Pod WRAPem je starodavne TNC2 (1991) a vedle nej je starsi jety vozidlovy TRX (radiostanice z byvale taxisluzby za 1000Kc).
http://www.ok0bez.com/files/OK0BEZ_photo_08092011/OK0BEZ_08092011_08.jpg


Takze silne doporucuji APRS DIGI/IGATE.
Kontakt na Ludka Hlavacka je ok7rb@dalunet.cz .
http://www.dalunet.cz

Az mu budete psat o rady, ci i pomoc s CZCubeSatem, napiste mu, ze Vas doporucuje Martin OK1MJO ze Zatce, tim se navazou oteplene styky.
Seznamte ho s projektem CZ Cube a s tim, ze by jste radi zprovoznili DIGInu. Jestli poradi/pomuze atd....


-=RYS=- - 17/11/2012 - 00:23

Trocha infa a vysvetleni co je SDR/DDS radiostanice.

http://www.dps-az.cz/media/pdf/ukazky/softwerovo-12-19.pdf
http://www.cbradio.cz/forum/read.php?14,128548


Jak si to vyzkouset bez HAM zkusenosti a bez potrebneho HW (TRX atd.):
http://www.cbradio.cz/forum/read.php?9,118169
http://www.youtube.com/watch?v=TpcfOwxVoNE



[Upraveno 17.11.2012 -=RYS=-]


David Holas - 19/11/2012 - 09:04

Martine, teorie je dobrá a pěkná, ale větší oříšek bude praxe.

Aby nedošlo k nedorozumění. Nikdo ze stávajícího "týmu" se jakékoliv realizaci WebSDR, DigiGate apod. na pozemní stanici s největší pravděpodobností věnovat nebude. Jak jsem napsal, určitě se nebráníme ničemu, ale musí si to zajistit, odpracovat a zafinancovat ten, kdo by tam tyto věci chtěl. Ber to jako můj realistický pohled na věc.


alamo - 19/11/2012 - 14:26

quote:
Martine, teorie je dobrá a pěkná, ale větší oříšek bude praxe.

Aby nedošlo k nedorozumění. Nikdo ze stávajícího "týmu" se jakékoliv realizaci WebSDR, DigiGate apod. na pozemní stanici s největší pravděpodobností věnovat nebude. Jak jsem napsal, určitě se nebráníme ničemu, ale musí si to zajistit, odpracovat a zafinancovat ten, kdo by tam tyto věci chtěl. Ber to jako můj realistický pohled na věc.


nie je tento systém práce, keď každý sa sám venuje určitej časti projektu (a keď "odpadne" tak sa úloha nedokončí), tiež príčinou terajšieho stavu?
nebolo by efektívnejšie zostaviť, pracovný harmonogram (check list na ktorom by boli úlohy zoradené podľa určitej hierarchie), a každému bodu na ňom by sa venovali všetci naraz ako tým?

inak začínam mať, dojem že to "každý pes jiná ves", má svoje vlastné dôvody, každá "kocka" iná práve preto, že má iný účel, a stavať ju pre konkrétnu úlohu (alebo skupinu úloh) je "lacnejšie" (časovo aj finančne) ako hľadanie univerzálneho riešenia, ktoré možno ani neexistuje


-=RYS=- - 19/11/2012 - 21:17

Jak jsem jiz napsal, ze zdravotniho hlediska nemohu pomoci.
Coz me mrzi nejvice. Jinak bych ty dve palubni radia (prevadec + APRS vlastni data) udelal uz davno.

Jen takove volne zamysleni, jak bych to SDR/DDS delal pro pozemni stanici:
http://bederov-shop.de/online/templatemedia/all_lang/resources/UP4DAR_Spec.pdf


alamo - 20/11/2012 - 22:31

tak fajn..
idem ďalej študovať
ale už teraz sa obávam, že "zadanie" - "možno tether.. možno solárna plachta", sa do kocky 10x10x10 cm narvať.. hm.. radšej použijem optimistický eufemizmus "bude to veľmi ťažké"


ales - 20/11/2012 - 23:05

Neber, prosím, to "zadání" příliš doslova. V poslední době preferuju jako "zadání" tu zmiňovanou "univerzální platformu", tedy kostru, napájení a rádio. Tato platforma pak může podporovat různé experimenty, jako např. HAM převaděč, nebo kameru, nebo detektor částic, nebo smartphone, nebo tether, nebo sluneční plachtu apod. Nemá to tam ale být všechno najednou.


alamo - 20/11/2012 - 23:31

tá degradácia solárnych článkov na RAX 1, bola vlastne spôsobená konštrukčnou chybou
http://rax.engin.umich.edu/?page_id=5
In early 2011, the team performed thorough ground-based testing to investigate the cause of the solar panel degradation, and concluded that it was caused by shadowing of the solar panels by the turnstile antenna extending from the top of the satellite. Partial shadowing of the panels can result in a reverse bias voltage that destroys the solar cells.

zatienením článkov páskovými anténami, čo v nich vyvolalo "spätný tok prúdu" (ak som to správne pochopil) a viedlo k ich postupnej deštrukcii..

mám podozrenie že k takémuto poškodeniu, budú náchylnejšie skôr tie s vyššou účinnosťou.. je správne?


Derelict - 23/11/2012 - 10:31

Tak mne jeste napadlo, nevim kdo z autoru czCube zna Brmlab

https://brmlab.cz/project/cubesat

Zde je dost aktivnich clenu ... co tyto aktivity spojit?


ales - 23/11/2012 - 10:57

Nezdá se to, ale czCube a projekt Brmlabu v podstatě je společná aktivita (jsme spolu v e-mailovém kontaktu, zkoumali jsme možnosti spolupráce, projekt Brmlabu vznikl na základě těchto jednání). Zájemců v Brmlabu je (bylo) poměrně dost, ale v tuto chvíli to na žádný konkrétní postup vpřed nevypadá (alespoň ke mne se nic nedostalo).


martinjediny - 23/11/2012 - 14:21

quote:
Neber, prosím, to "zadání" příliš doslova. V poslední době preferuju jako "zadání" tu zmiňovanou "univerzální platformu", tedy kostru, napájení a rádio. Tato platforma pak může podporovat různé experimenty, jako např. HAM převaděč, nebo kameru, nebo detektor částic, nebo smartphone, nebo tether, nebo sluneční plachtu apod. Nemá to tam ale být všechno najednou.

to by projekt uzasne zjednodusilo


alamo - 16/1/2013 - 11:43

mali ste nejaké stretnutie, a debatu o projekte, cez vianočné sviatky?


ales - 16/1/2013 - 11:48

Ne.


alamo - 16/1/2013 - 19:11

čo dodať???
hm..
obnovilo sa moje podozrenie, že mám zničujúcu superschopnosť, vyvolávať na fórach mojimi príspevkami, ohlušujúce ticho..


-=RYS=- - 20/1/2013 - 07:25

Univerzita v Liege připravuje nano satelit s D-STAR, který by měl být vypuštěn v březnu.
http://www.leodium.ulg.ac.be/cmsms/

Radiovy vystup bude mit mimo GMSK D-Star digi technologie i standardnejsi otevrenejsi protokol jak AX25 1k2 ala APRS, tak i CW telegraf-morseovka.

Technologie D-Star je uzavrena technologie DV (Digital Voice), kde zkomprimovany zvuk do MP4-AAC-CELP/MELP se prenasi uzkopasmovou (6.25kHz) GMSK modulaci.

D-Star vymyslela firma Icom do svych radioamaterskych vysilacek a zacina to pouziva i firma Yaesu. Existuje integrac za 100Kc do USB dongle "klicenky", kterou pripojite do IF modulatoru/demodulatoru a pomoci obsluzneho softu z toho muzete udelat simplex prevadec. Mimo hlasu-zvuku to prenasi ID ASCII volaci znak a dalsi udaje.

Zajimavosti je, jak to tato skupina v Liege chce zkonstruovat. Nejdriv je TX antena a RX antena, pak pasmova propust a transvertor pro UHF RX/VHF TX. Pote je vykonej AD/DA prevodnik v jednom pouzdru ADF7021 a za nim hodne vykonej mikroprocesor s DSP v jednom pouzdru
MSP430F1612 http://www.leodium.ulg.ac.be/cmsms/uploads/11-12_COM_HayAudric.pdf.

Dalsi info je v tehto PDF:
http://www.leodium.ulg.ac.be/cmsms/uploads/2012_01_30_EuropeanCubeSatSymposium_poster.pdf
http://www.leodium.ulg.ac.be/cmsms/uploads/11-12_OBC_DickAlexei.pdf
http://www.leodium.ulg.ac.be/cmsms/uploads/08-09_Mahy.pdf
http://www.leodium.ulg.ac.be/cmsms/uploads/09-10_COM_MarchalN.pdf
http://www.leodium.ulg.ac.be/cmsms/uploads/10-11_STRU_MartinelliP.pdf

Vyhodou D-Staru (v nekolika TRX od Icoma je integrovany primo v TRX a v MENU systemove) je, ze funguje v ramci internetu podobne jako system Echolink. Takze si kazdy muze vyzkouset spojeni pres satelit i ze zahranici pres internet pres IGATE brany pro D-Star nebo Echolink.

Bude to prvni Cubesat co bude mit takto slozity system DDS a SDR radiomodemu. Muj nazor je, ze to asi moc fungovat nebude, protoze je to celkove moc slozite, neni to zkratka jednoducha FMka nebo SSB linearni prevadec. Zde se radiovy prijmuty signal zdigitalizuje jako u set-top-boxu STB v pozemni/satelitni digitalni televizi DVB-T/S, takovy prijimac se nazyva SDR prijimac, vice info o SDR zde: http://sdr.ipip.cz/ a na druhe strane se dle matematickeho algoritmu z dat vytvari na D/A prevodniku kmitocet, ktery se po vyfiltrovani, zesileni a transvertorovani na pracovni kmitocet posila pres antenu do eteru. Tomuto se odborne rika DDS Direct Digital Synthesizer...prima cislicova synteza kmitoctu, v podstate obraceny STB pro DVB-T/S.

Takze jsem zvedavej jestli jim to bude chodit.


PS: mozna par externich informaci v cestine pomuze pochopit slozitost zarizeni.
https://sites.google.com/site/ok1bmx/radioamatersvi/digitalni-prenosy-ham-pasmech

[Upraveno 20.1.2013 -=RYS=-]


-=RYS=- z Androidu SE Xperia Pro - 20/1/2013 - 13:51

quote:
quote:
Neber, prosím, to "zadání" příliš doslova. V poslední době preferuju jako "zadání" tu zmiňovanou "univerzální platformu", tedy kostru, napájení a rádio. Tato platforma pak může podporovat různé experimenty, jako např. HAM převaděč, nebo kameru, nebo detektor částic, nebo smartphone, nebo tether, nebo sluneční plachtu apod. Nemá to tam ale být všechno najednou.

to by projekt uzasne zjednodusilo


Naopak by to projekt zeslozitilo.
Jednoduche schema s "Atmelem" je mnohem jednodussi konstrukce, vic elektricky a mechanicky vydrzi a hlavne zere to daleko mene elektriky. A prave u Cubesatu pocitate s kazdym miliamperem, kdezto Android zrout by nebylo jak a cim napajet. Nehlede na skutecnost, ze v kostce neni dostatek prostoru pro mobill. Mozna je to dobre pro experimenty s balony kde je dostatek mista i elektriny, ale na Cubesat zapomente.


x - 1/2/2013 - 01:06

quote:
Pokud by celá HAM WebSDR platforma vyžadovala Linux, znamenalo by to asi další stroj a dělič signálu, nebo celou stanici kompletně softwarově přebudovat. Pokud další stroj, pak ho musí někdo dodat, připravit na klíč, namontovat na stanici a také vyřešit otázku financování jeho provozu (50 nepřetržitých wattů znamená cca 2000,- ročně).


Ačkoliv nejsem přímo žádný fanoušek Linuxu - programuji ve Windows - nicméně Linux uživatelsky umím a sleduji i dění kolem něj - tak hlavně dávám na účelnost daného řešení a při trvalém provozu i na příkon. Tedy do té řídící stanice.

A proto vám dávám tip na jeden počítač pro linux pokud ho ještě neznáte co má příkon jako jeho deska 5V a 700 mA - tedy 3,5W příkonu.

Jmenuje se to - Raspberry Pi
v češtině je informace například zde - http://www.raspi.cz/

ARM s 512MB paměti - již teď dostupná verze

•CPU 700MHz ARM11
•256MB / 512MB RAM
•OpenGL ES 2.0
•1080p30 H.264 high-profile decode
•kompozitní / HDMI výstup
•USB 2.0
•SD/MMC/SDIO paměťový slot
•Cena: 35$ za verzi s LAN

Jako paměťová karta ona zmíněná SD karta místo disku a HDMI výstup pro běžný monitor a USB pro běžné periférie klávesnice, myš co podporuje dostupná verze Linuxu. Výkon odpovídá použitému procesoru - ale to by pro tyto účely již nemělo vadit dle mne Dá se koupit i v GME či objednat ze zahraničí.
Zahraničí - stránka výrobce - http://www.raspberrypi.org/



Jan Bastecky - 1/2/2013 - 10:28

quote:
... Jmenuje se to - Raspberry Pi ...


trochu off-topic: ... už jsem o "malině" uvažoval pro jeden svůj projekt. Informace z webu jsem viděl, ale nejsem rozhodnutý. Máte ji někdo fyzicky na stole? Co s ní děláte? Mohl by se na ni přijet podívat?


x - 1/2/2013 - 13:00

quote:
quote:
... Jmenuje se to - Raspberry Pi ...


trochu off-topic: ... už jsem o "malině" uvažoval pro jeden svůj projekt. Informace z webu jsem viděl, ale nejsem rozhodnutý. Máte ji někdo fyzicky na stole? Co s ní děláte? Mohl by se na ni přijet podívat?


Já ji bohužel též nevlatním - info mám jen ze zmíněných odkazů a z článku v Praktické elektronice z 10/2012.
Pro své méně náročné věci jsem používal doposud Atmely AVR.
Pokud bych potřeboval něco výkonějšího co bude běžet pomalu nonstop při velmi přijatelné spotřebě, tak tento počítač by byl jedním z horkých kandidátů.


Jan Bastecky - 1/2/2013 - 17:57

... Atmel by na to asi stačil. Mam doma asi tři kousky, ale musel bych dělat desku, mít tam nějakou flešku a program optimalizovat z důvodu omezení dostupnou pamětí. Což se mi moc nechce ...

Abychom nezanášeli konferu off-topic, tak případnou odpověď prosím na: <jmeno>.<prijmeni>@seznam.cz


-=RYS=- - 23/11/2014 - 13:01

Ze stranek http://www.ok2kkw.com.

Cesky minisatelit: http://www.vzlu.cz/cz/aktualne/novinky-a-aktuality-z-vzlu/vzlu-pripravuje-nanosatelit-typu-cubesat

Slovensky minisatelit: http://skcube.sk/


Machi - 23/11/2014 - 13:26

quote:
Ze stranek http://www.ok2kkw.com.

Cesky minisatelit: http://www.vzlu.cz/cz/aktualne/novinky-a-aktuality-z-vzlu/vzlu-pripravuje-nanosatelit-typu-cubesat

Slovensky minisatelit: http://skcube.sk/




To jsou skvělé zprávy, doufám, že se jim podaří ten rentgenový teleskůpek dokončit včas, není moc zemí, co něco takového provedlo.


DH - 11/7/2017 - 20:47

Občas nostalgicky vzpomenu na czCube ... ale když vidím ten "hejting" na mladší sestřičku skCube, říkám si, že je možná lepší, že český amatérský projekt skončil tak jak skončil.

Mimochodem, nevíte někdo, jaký je aktuální status PilsenCube?
Ta, pokud je mi známo, dosáhla stádia letového kusu ...


admin - 11/7/2017 - 23:08

quote:
Občas nostalgicky vzpomenu na czCube ... ale když vidím ten "hejting" na mladší sestřičku skCube, říkám si, že je možná lepší, že český amatérský projekt skončil tak jak skončil.

Mimochodem, nevíte někdo, jaký je aktuální status PilsenCube?
Ta, pokud je mi známo, dosáhla stádia letového kusu ...


czCube je rozhodně škoda.

K PilsenCubu: http://www.czechspace.cz/cs/pilsencube-0

V podstatě to nakonec sloužilo "jen" jako studentský projekt pro jejich bakalářské, magisterské, doktorské práce. Ale i to má význam.


martalien - 12/7/2017 - 12:05

quote:

czCube je rozhodně škoda.




A co to zase ozivit. Ja sem tenkrat navrhoval zdroj. Nakonec sem na zaklade testu zdroje pro czCube postavil zdroj pro zabezpecovacku a tech se vyrobilo pres 2000ks. Chci tim rict, ze jsem schopen dodat dnes i jednoduchy a otestovany zdroj. Podle toho co vim tak vetsina Cubesatu umre bud na spatny hlavny spinac a nebo na poskozeni baterie. Co sem videl konstrukce tak rada jich je udelana tak, ze jakmile klekne baterie tak je po druzici. Proto uz kdysi jsem mel zdroj navrzen tak aby se dal provozovat i pri poskozeni baterie a byl navrzen jako zdvojeny + bylo pocitano i z prurazy zpusobenymi zarenim. To neznamena, ze by to zdroj ochranilo ale navrhl sem co slo a jako radiacni ochrana byl z jedne strany AL chladic a z druhe baterie.
Pojdte to obnovit - zdroj dodam.


DH - 14/7/2017 - 11:34

Dvakrát nevstoupíš do stejné řeky.

Na anabázi se zdrojem si dobře vzpomínám, asi by bylo lepší to nerozebírat podrobně, ostatně zápisy ze schůzek jsou veřejné na webu
http://www.czcube.org

skCube má schopného týmového leadera, kvalitní tým, dostatek zdrojů včetně finančních (kontroverze ohledně financování z veřejných zdrojů pomiňme), zázemí, kooperaci univerzit.

Nemyslím si, že se v tomto ohledu něco v ČR změnilo.

Naše zkušenost říká, že bez startovního fondu ve výši několik set tisíc Kč nemá vůbec smysl začínat. A to je materiál (aby se mohly součástky normálně kupovat a nežebrat o vzorky, totéž s DPS, mechanická výroba a materiál). Práci týmu "samozřejmě" uvažujeme zadarmo. A jak tento fond naplnit?

Když se na to podíváme nezaujatě a objektivně, cubesat je zájmová aktivita, měřitelný vědecký přínos v poměru k vynaloženým prostředkům je malý, měkké přinosy ála "propagace kosmonautiky" jsou diskutabilní (ve smyslu ne každý je ocení). Přínos takové akce je zejména sebevzdělání členů týmu (což je super a i czCube v tomto bodě účel splnila), ale není to nic, co by si zasloužilo legitimní veřejné financování. Takových hobby projektů je...

czCube nikdy nevzala ani korunu z veřejných peněz (a prakticky vše financovala z prostředků členů týmu - podle toho to také vypadalo). Významnější výsledky projektu czCube (zejména funkční pozemní stanice) byly možné jen díky nefinančním sponzorským darům (zejména musím připomenout GES a kooperaci s UJEP).

Tj. zdrojem musí být soukromé peníze, ovšem bez nároku na větší reklamu, to zase naráží na podmínky IARU. Jinými slovy, projekt by byl na stejné úrovni, jako soukromě financovaná charita.

Chápu, že to vypadá jako vymýšlení důvodů, proč to nejde, ale všechno je podloženo tvrdou zkušeností.

Za mě osobně stále platí, že podmínky v ČR (ekonomická situace, rozpočty a postoj institucí, kupní síla měny, vytíženost relevantních potenciálních lidí) stavbu amatérské hobby družice nedovolují.


martalien - 14/7/2017 - 12:09

quote:
Dvakrát nevstoupíš do stejné řeky.

Za mě osobně stále platí, že podmínky v ČR (ekonomická situace, rozpočty a postoj institucí, kupní síla měny, vytíženost relevantních potenciálních lidí) stavbu amatérské hobby družice nedovolují.


Ja bych možna měl i vědeckou náplň mise, která by mohla zaujmout i veřejnost. Financovat by se to mohlo přes startovač (ne z českých zdrojů). Možná bych měl i firmu co ho postaví za minimální náklady.
To co mě vlastně chybí je někdo kdo je schopen zajistit stavbu a otestování komunikačního modulu. Sice bych byl schopný postavit i komunikační modul ale nemám zkušenosti s komunikací na dlouhé vzdálenosti v souladu s legislativou...
Zahájení stavby bych si představoval na druhou půlku 2018. Do té doby je potřeba dát dohromady projekt a propagaci.
Od té doby co jsme se o czCube pokusili jsem technicky i zkušenostmi někde úplně jinde.


martalien - 16/7/2017 - 23:18

quote:
quote:
Dvakrát nevstoupíš do stejné řeky.

Za mě osobně stále platí, že podmínky v ČR (ekonomická situace, rozpočty a postoj institucí, kupní síla měny, vytíženost relevantních potenciálních lidí) stavbu amatérské hobby družice nedovolují.

.......
Od té doby co jsme se o czCube pokusili jsem technicky i zkušenostmi někde úplně jinde.


Abych to upřesnil. Pracuji teď u nadnárodní firmy, která má vlastní "startovač". Vyhodnocení je jednou ročně. Letos už to nestihnem.


kopapaka - 17/7/2017 - 01:38

Tak s pořádnou přípravou je akorát tak čas začít na příští rok...


martalien - 17/7/2017 - 12:15

quote:
Tak s pořádnou přípravou je akorát tak čas začít na příští rok...

Vsak uz to davam dohromady. Ono to musi byt v anglictine ale to ted neresim. Ted davam dohromady osnovu projektu - v cestine. Pak budu delat obrazky a psat projekt cesky a nakonec preklad do anglictiny. Idealne by bylo to prelozit jeste do francouztiny ale tu vubec neumim...


Pozemstan - 17/7/2017 - 19:45

quote:
Občas nostalgicky vzpomenu na czCube ... ale když vidím ten "hejting" na mladší sestřičku skCube, říkám si, že je možná lepší, že český amatérský projekt skončil tak jak skončil.


Při tomto srovnávání se Slovenskem je ale asi na místě upozornit na to, že spolu s skCUBE byl na oběžnou dráhu vypuštěn i (méně medializovaný) český nanosatelit (dokonce větší - ze tří krychliček) VZLUSat-1 Výzkumného a zkušebního leteckého ústavu (VZLÚ) v Praze, i když to asi není úplně "amatérská" aktivita, o kterých zde uvažujete. O skCUBE a VZLUSat-1 na jedné "palubě" se dokonce v nadsázce psalo jako o "česko-slovenském" letu... http://www.kosmonautix.cz/2017/05/ceka-nas-cesko-slovensky-let/.

V tomto fóru projekt zmínil již výše -=RYS=- 23.11.2014 ve 13:01. a na Kosmo.cz má VZLUSat-1 i své vlastní fórum http://www.kosmo.cz/modules.php?op=modload&name=XForum&file=viewthread&tid=1902.

Viz např. i web České kosmické kanceláře: http://www.czechspace.cz/cs/blizi-se-start-vzlusat-1. Podle webu mise http://vzlusat1.cz/cs/ družice přes počáteční problémy s komunikací funguje dobře a 13.7. se podařilo stáhnout všechna dosud naměřená data.


MiraH - 16/8/2018 - 21:43

Přiznávám, že jsem nijak aktivitu kolem czCube nesledoval, ale byl jsem se podívat na výstavě Cosmos Discovery v Brně a překvapil mě tam právě exponát rozpracované nanodružice czCube. Škoda, že projekt skončil, ale je mně jasné, že získání financí je obrovský problém. Ale jsem rád, že jsem vystavené družice viděl, protože sice si přečtu, jaké rozměry cubesat má, ale až v reálu si člověk uvědomí, jak je to vlastně maličké.


Toto téma přichází z:
http://www.kosmo.cz

Url tohoto webu:
http://www.kosmo.cz/modules.php?op=modload&name=XForum&file=print&fid=5&tid=1349
