Téma: CubeSail - sluneční plachta
12.1.2012 - 13:07 -
Prosba pro přispěvatele a čtenáře fóra:

Při konstrukci palubní antény družice pro pásmo 430 MHz jsme narazili na obtíže s materiálem pro její realizaci.

Z hlediska potřebné pružnosti a elektrických vlastností je ideálním materiálem beryliový bronz o tloušťce cca 0,2 milimetru. Z tohoto materiálu potřebujeme jako polotovar rovné proužky o šířce 3-4mm a délce 200mm.

Ideálním cílem je nemagnetický materiál, který lze spolehlivě navinout a trubku o průměru 40mm (R=20), a který se po uvolnění spolehlivě rozvine s nepříliš velkou zbytkovou deformací.

Záložním kompromisním řešením je materiál ze svinovacího metru, který je z hlediska pružnosti výborný, ale bohužel feromagnetický.

Nevíte někdo, kde by se dal takový materiál či polotovar sehnat? Není to běžné zboží a zahraniční dodavatelé jsou většinou ochotni dodat jen velká množství.

Díky za všechny náměty a nápady.

12.1.2012 - 15:50 -
U Sandvika jsem pred 8 lety kupoval beryliovou nejiskrici "rysovaci" jehlu.
Tohle je neco podobneho.
http://katalog.hhw.de/CZ/58_HHW_Katalog_2008_XT_CZ.pdf

Zkus se u firem zeptat, jestli by meli vhodny material s danym obsahem berylia a dalsich latek.


13.1.2012 - 08:36 -
Pouzivame na nasi plachetnici (Lightsail pro Planetary Society) Elgiloy slytinu, ktere ma presne vlastnosti, jake pozadujete. Pochazi od vyrobce stejneho jmena -- http://www.elgiloy.com/

Tomas Svitek

13.1.2012 - 09:22 -
quote:
Prosba pro přispěvatele a čtenáře fóra:

Při konstrukci palubní antény družice pro pásmo 430 MHz jsme narazili na obtíže s materiálem pro její realizaci.

Z hlediska potřebné pružnosti a elektrických vlastností je ideálním materiálem beryliový bronz o tloušťce cca 0,2 milimetru. Z tohoto materiálu potřebujeme jako polotovar rovné proužky o šířce 3-4mm a délce 200mm.

Ideálním cílem je nemagnetický materiál, který lze spolehlivě navinout a trubku o průměru 40mm (R=20), a který se po uvolnění spolehlivě rozvine s nepříliš velkou zbytkovou deformací.

Záložním kompromisním řešením je materiál ze svinovacího metru, který je z hlediska pružnosti výborný, ale bohužel feromagnetický.

Nevíte někdo, kde by se dal takový materiál či polotovar sehnat? Není to běžné zboží a zahraniční dodavatelé jsou většinou ochotni dodat jen velká množství.

Díky za všechny náměty a nápady.


Myslím, že něco takového mám v šuplíku. Jestli je požadavek ještě aktuální, tak dejte vědět (jan.bastecky@seznam.cz) a já to zkusím najít ...

17.1.2012 - 12:03 -
Děkuji za odpovědi a náměty.

Pro pana Bašteckého: posílal jsem 13.1. mail na uvedenou adresu.

19.1.2012 - 16:17 -
quote:
Děkuji za odpovědi a náměty.

Pro pana Bašteckého: posílal jsem 13.1. mail na uvedenou adresu.


Byl jsem mimo na služební cestě, ale už jsem Vám odpověl emailem. Popřípadě mi zavolejte na 606 685748.

19.1.2012 - 16:35 -
Děkuji, odpověď je na cestě :-)
21.1.2012 - 14:10 -
quote:
Prosba pro přispěvatele a čtenáře fóra:

Při konstrukci palubní antény družice pro pásmo 430 MHz jsme narazili na obtíže s materiálem pro její realizaci.

Z hlediska potřebné pružnosti a elektrických vlastností je ideálním materiálem beryliový bronz o tloušťce cca 0,2 milimetru. Z tohoto materiálu potřebujeme jako polotovar rovné proužky o šířce 3-4mm a délce 200mm.

Ideálním cílem je nemagnetický materiál, který lze spolehlivě navinout a trubku o průměru 40mm (R=20), a který se po uvolnění spolehlivě rozvine s nepříliš velkou zbytkovou deformací.

Záložním kompromisním řešením je materiál ze svinovacího metru, který je z hlediska pružnosti výborný, ale bohužel feromagnetický.

Nevíte někdo, kde by se dal takový materiál či polotovar sehnat? Není to běžné zboží a zahraniční dodavatelé jsou většinou ochotni dodat jen velká množství.

Díky za všechny náměty a nápady.


Davide, delal jsem crossbandovej linearni prevadec do velikosti 8x8x5cm. Melo to byt neco jako projekt pro banskou zachranou sluzbu.
Resil jsem TX/RX antenu pro 438MHz a 144MHz.

Antenu bych resil 2 elegantnima zpusobama.
Bud jako "moire" civku z medi DPS primo mezi mezerama FTV modulku (tak jsem resil 144MHz civkovou indukcni multismerovou antenu...vyzareni do 6 smeru bylo jako isotropni kruh se ziskem 1.8dBi v kombinaci zkracenych dipolku pro RX a indukcni zaric pro TX).
Pro pasmo 438MHz jsem TX/RX antenu vyresil jako mikrodratkove zkracene dipolky, takze po prilepeni vterinovym lepidlem na rohy FTV modulku z GESu.
Jde o to, ze pro vysilani neni treba mnoho vodive hmoty pro zaric (cim tlustejsi postribreny drat, tim vetsi VF vykon PC vodic prenese), protoze CubeSat bude mit vzdy do 1W PA. Coz ocelovej mikrodratek (ja je v GSM servisu pouzival na preklenuti DPS treba v typicke zavade Siemense CM35...nesel zvuk/prerusenej treti spoj z 6-ti vrstveho tistaku...od jednoho PADU vedle BGA CPU jsem pres celej foun pretahoval dratek az k neletovacimu medenemu padu kde se dotykalo perko neletovaciho reproduktorku...perkem se reprak dotyka tistaku-PADu a prenasi se signal [url]http://bp2.blogger.com/_ztNfnxjPug0/SIHquRoiBlI/AAAAAAAAAQo/r_YFv_Hvj1Q/s1600/C35audio.jpg[/ur]) o prumeru 0.1mm zvladne v pohode (takovej dratek zvladne az 5W bez velkeho ohrevu a ztraty).

Takze pro 70cm v pripade only RX (2m TX) bych doporucoval vytvorit prijimaci antenu bud z tistakoviny okolo FTV do vsech smeru...do kazdeho smeru udelat 2 dipolky.... V a H polarizaci pro pripad nestabilizace druzice nebo spise z mikrodratku, ktery by se uchytil primo na FTV sklenene modulky (nevodi..takze to nebude vazbit).
Zkratka neni treba primo vytvorit tycovou antenku jako to delaj vsichni. Idealni je vytvorit vsesmerove antenky v obou polarizacich primo na povrchu satu, navic by to bylo ziskovejsi do vsech stran a polarizaci...nebyl by tolik fading.

Co se tyce 145.9MHz, tak neni takovej problem vytvorit plosnou EH indukcni antenku. Ja jsem takovou multismerovou antenu zkusil vyrobit z 6ks dvouotvorovych jader (tech mensich). Tato jadra zvladnou 15W nez zacnou topit...kdyz jsem delal PA pro KV verzi Fantom 89, tak ruske KT920B mi pri 24V davaj v puspulu az 200W PA, ale bohuzel 3 slepena dvouotvorova jadra mi rupla pri teplote co dava 50W do 50Ohmu.
Takze jsem nastavil maximalni vykon 40W.

http://www.ok1mjo.com/all/ostatni/anteny_a_vysilacky_u_me_doma/HF_homemade_Fantom89_40W-PA-KT922_IF9MHz/HF_Fantom89_block_diagram.jpg
http://www.ok1mjo.com/all/ostatni/anteny_a_vysilacky_u_me_doma/HF_homemade_Fantom89_40W-PA-KT922_IF9MHz/HF_homemade_Fantom89_21.jpg

Prodavaji se subminiaturni dvouotvorova jadra o velikosti 0.8x0.8x0.2cm pro UHF a o trosku vetsi pro VHF. Pro 146MHz staci i ten mensi pro UHF. Na kazdou stranu kostky bych dal 2ks traf kazde stocene do jedne polarizace. Po povrchu bych rozvedl bud 75Ohmu nebo sfazovanych 300Ohmu do kazdeho trafa na povrchu a na trafu bych namotal subminiaturnim isolovanym (PVC) dratkem v podstate indukcni antenku. Kdyz by se pouzilo "moare" indukcnost na DPS ve zkraceninach vlnove delky, tak by nebyla trba trafka.
Navody a programky na to existuji a kluci z Brna okolo Mirka by vam urcite pomohli.

Slo mi jen o to, ze se neni treba zabyvat slozitym expansnim mechanismem pro vytazeni/vystrel anten, ale ze jde plosne vlnove zkracene antenky vytvorit na tistacku na kterym by byly nalepene/priletovane ultratenke modulky FTV (mel jsem v ruce modul 0.1mm co se dal i ohybat jako obal na sesity, melo to 8ks letovacich SQN padu zespodu), takze by to slo dat na 0.2mm jakostni VF keramickej tistak na kterem by byl motiv vyzarovacich civek ve zkracenych "1/4 vlnach".

Neberte to jako dogma, je to jen napad s vyuzitim relativne kratke vlnove delky, takze vlnovej zaric by mohl byt mensi nez klasicka prutovka a navic by to zarilo do vsech stran rovnomerne.
A pochopitelne by to v tomto stavu mohlo vysilat uz behem startu se snizenym vykonm do 50mW CW majak se zakladni informaci nez odpojovac odpoji AKU, aby se nevybila pred aktivaci FTV clanku...pred ejakulaci z P-PODu.

Navic, v dnesni dobe lze RX vyresit jako SDR v jednom pouzdre (vcetne DSP demodulatoru a zpracovani dat xPSK/FM...na MC56x) a vysilac jako primej DDS pro pasmo 140-180MHz s vykonem 10mW (staci tranzistor a ma to 1W) tez v jednom pouzdre.
Takze by slo vyresit elegantni multi normovej linearni prevadec do krabicky od zapalek.

Navic v pripade DDS/SDR v tehle cipech se nemusi resit demodulace/modulace. Z/do cipu leze IIC/ISP/RS232TTL primo, takze staci do bootloaderu-zavadece dohrat pasmo/modulaci/sirku pasma/de-modulaci primejc dat a z/do svabu lezou uz jen data z/do palubni sbernice.


21.1.2012 - 20:58 -
Ahoj, sorry, ako strojar mam len velmi hrubu predstavu, o com pises, ale tato tema ma zaujima z uzivatelskeho hladiska. Povedzme teraz nie konkretne len czcube, ale vseobecne cubesaty a pod.

Vedel by si mi prosim objasnit, preco ti raz staci na majak 50mW a potom zas uvazujes s vykonom 1W?
Co to v praxi zanmena "bud 75Ohmu nebo sfazovanych 300Ohmu"?
(Z pohladu uzivatela)

Aky tok dát je dosiahnutelny?
Aka vzdialenost je pre komunikaciu pouzitelna?
Jak to limituje vyska nad horizontom?

Aku odhadujes hmotnost prevadzaca aj s antenou (vid zapalkova skatulka) Aky minimalny prikon je potrebne zabezpecit na ucelnu prevadzku?

Dakujem
M:

Edit:
Este by som ta poprosil vysvetlit mi nahrubo v com je rozdiel v tycovej a indukcenej antene. z pohladu funkcneho/prevadzkoveho.
"Zkratka neni treba primo vytvorit tycovou antenku jako to delaj vsichni"
v com su vyhody a dovody pouzitia oboch rieseni... [Editoval 22.1.2012 martinjediny]

22.1.2012 - 23:51 -
Pokusim se odpovedet neradiovci

Z uzivatelskeho hlediska se nic nemeni, porad potrebujes bud dvoupasmovou antenu nebo dve jednopasmove anteny ktere jsou alespon trochu ziskove.
Bud je posadis na rotator V/H nebo misto Yagi anten udelas soustavu dipolu namirenych na nebe spojenych pomoci sousfazovaneho 300Ohmoveho vedeni (dvoulinka).

O tech 50mW PA mluvim, protoze je doporucovano, aby zmenseny vykon byl po dobu startu nosice po opusteni P-PADu a pak se ten vykon zvysi na svuj provozni vykon (linear SSB/CW 150-300mW, FM 500-1000mW).
Prepinani vykonu umite.

K tomuto je ten duvod, protoze kdyz by k necemu doslo (porucha nosice, porucha P-PODu, porucha CubeSatu), tak alespon porad pujde ten mini CW majak s mini vykonem. Avsak i tech 50mW postacuje pro zamereni ze Zeme a tim "potvrzeni" ze CubeSat uz je sam a neni porad v P-PODu nosice.

A pokud by doslo k poruse nosice, ale uz by byl pryc air kryt, tak je mozne, ze se posledni stupen docasne usadi na docasnou drahu a pokud je P-POD vytvoren polootevrene (diry/nevodivej material), tak by teoreticky tez mohlo byt slyset CubeSat i s tema 50mW.

Tok dat je omezeny sirkou, modulaci, vykonem a omezenim pro CubeSaty a dane pasmo.

Pro linearni prevadec tak jak jsem naznacil... 5Vdc/400-600mA.
Do nej se da injektovat z oscilatoru CW signal a PSK-SSB datovej signal.


Co se tyce tech 50/300Ohmu a vedeni typu koaxial/dvoulinka to souvisi se slouceni anten pokud by se udelali ala mikropaska nebo indukcne (civka/moare na DPS).

Podivej se na toto:

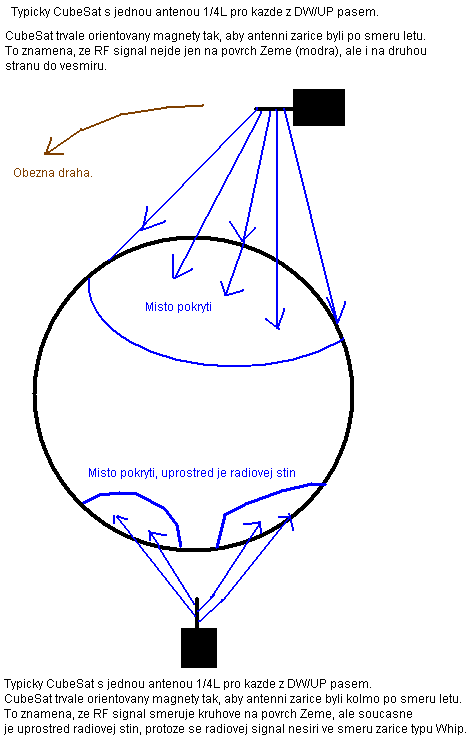

http://www.ok1mjo.com/all/ostatni/space_aircraft/Cubesat_vyzarovani_ctvrtvlnneho_whipu.png
Pokud by se nepouzily dva 1/4 whipy jak je obvykle, ale jen plosne anteny do vsech smeru sloucene tak jak je to tady (300Ohmu) http://www.ok2kkw.com/next/ok1vr_1963.htm , cili pospojovane plosne anteny na kazde strane. To ze budou na kazde strane zajisti ozareni povrchu za kazde situace i v pripade poruchy orientace diky magnetu.

Jukni i sem.
http://www.urel.feec.vutbr.cz/esl/files/Projects/PCSAT2/PSKsat%20DESIGN%20NOTES.pdf

Nejjednodusi spojeni anten (i plochych) je pres 300Ohmove dvoulinkove vedeni. Ma taky nejmensi ztraty.

Takze jeden vliv z uzivatelskeho hlediska by to melo, byl by vzdy zajisten signal na ozarenem povrchu bez stredoveho radioveho stinu.


Z hlediska uzivatele doporucuju nejen tobe poridit si urcite "knizky" pro nastudovani pravidel radioveho vysilani-prenosu-prijimani a vseobecne o antenach, TRX atd..
Kdyz budete vedet zaklady, pak pochopite vse.

Doporucuji sehnat si toto:
Pozadavky ke zkouskam operatoru amaterskych radiovych stanic
Je to napsane jako pro zaky 5 az 8 trid ZS, cili dobre vysvetlene.
http://www.crk.cz/BOOKC
ftp://vs172.server4u.cz/Pozadavky_ke_zkouskam/POZADAVKY2011V1.PDF

A pak tyto publikace:
http://shop.ben.cz/cz/120934-digitalni-radioamatersky-provoz.aspx

http://shop.ben.cz/cz/121115-paket-radio-dnes-a-zitra.aspx

Ale taky hure sehnatelne publikace, za to ty nejlepsi. Takze zkusit bazar ci napsat do BBS PR nebo do HAM casti fora na cbradio.cz http://www.cbradio.cz/forum/list.php?28 a tady se pozeptat jestli to nekdo nema. A mam pocit, ze jeden z ucastniku fora to ma vse v PDF. Asi OK1IKE...nick IKE.
Jde o tyto blbe sehnatelne publikace:
Radiotechnika s mikropocitacem 1994 od Karla Frejlacha OK1DDD z Ceskych Budejovic (Knezskodvorska 19, CB).
A hlavne 5 dilu Danese, cili:
Amaterska radiotechnika a elektronika - Josef Danes a kolektiv, Svazarm 1984.
Sice v tech 5 dilech neco zestarlo, ale zaklady fyziky se nemeni a navic je to v tehle knizkach vse pekne nakresleno v obrazkach a fotkach.

Jen skoda, ze nekdo v poslednich 8 letech nevydal optimalni moderni knihu. Stacilo by vse co jsem zminil, jen to "zmodernizovat" do soucasnosti.
Ale protoze te zajima radio-digi (konkretne satelitni), tak zaklady v uzke knizce Radiotechnika s mikropocitacem od Ing. Karla Frejlacha OK1DDD je to nejlepsi. Karel toho napsal vicero, treba Mikropocitac ZX Spectrum v radiotechnice atd.. .
Vse s vybornejma obrazkama z kterych i "blbec" pochopi vse.
Takze je opravdu skoda, ze nikdo nenapsal velkou moderni publikaci.

Co se tyce dat a radia, zacinal jsem na ATARI 130XE (mam i soft pro C64) pak jsem dlouho zustal na ATARI 1040STFM a nasledne na ATARI Falcon 060 (verze 030 s 68060 a ATOnce386 pro HW emulaci PC, DSP MC56001 hodne pomohl s vykonem nejen emulace, ale i zpracovani VF signalu pres VME konektor do spektraku...Tektronix dava soft pro MAC/PC, ale delal to i pro DSP56/96k CPU).
Koneckoncu prave na ATARI Falcon (lituji, ze jsem ho musel prodat) jsem se naucil asembler 68k a DSP 56k. Dokonce HCS Medusa vyrabela Falcona s dvema 96k. Od toho jsem prestoupil k SDR/DDS, takze nebej nemoci/invalidity, tak bych s CubeSatem pomohl aby se vlk nazral a koza zustala cela....cili aby si vase skupina uzila a nam HAMum udelala letajici prevadec.



[Upraveno 23.1.2012 -=RYS=-]

23.1.2012 - 13:27 -
Ahoj,

díky Martinovi OK1MJO alias RYSovi za náměty a nápady pro konstrukci naší pikodružice. Obecným problémem podobných úvah je vždy nejen to, co je nejlepší a co by se komu líbilo, ale především to, co je někdo z nás reálně ochoten udělat, odpracovat a dotáhnout do konce. Počítá se jen vrabec v hrsti, holubi na střechách nepadají na váhu.

Proto zatím u antén uvažujeme spíš směrem ke klasickému řešení, které jsme schopni navrhnout, odbastlit a v neposlední řadě i bez velkých komplikací orientačně změřit a případně naladit. U antén je důležitá rezonanční délka, na změřených grafech by měl být v oblasti zájmových kmitočtů aspoň nějaký peak, aby anténa dobře vyzařovala. Ideální by bylo, kdyby anténa kromě rozměrů vyšla dobře i impedančně, aby nebylo nutno vkládat přídavné přizpůsobovací obvody vnášející ztráty. To ale nemůžeme moc očekávat.

Pokud zvolíme řešení UHF antén z prutů, máme minimálně jeden neoddiskutovatelný ladicí nástroj - kleště. Dva zkřížené dipóly, napájené symetricky s fázovým posunutím 90deg nám dají slušné všesměrové vysílání (v teoretickém případě bez vlivu tělesa družice). Se započítáním tělesa satelitu bude vyzařovací diagram všelijaký, ale s tím se toho asi nedá moc dělat.

Kdybychom měli jistotu, že ADCS systém satelitu bude pracovat dokonale a bezchybně, mohli bychom jít cestou získovějších antén, nebo dokonce antén s kruhovou polarizací, a tím vytěžit pro pozemní stanice pár dB přenosového zisku navíc. Musíme ale dát přednost hloupějším, všesměrovějším, blbovzdornějším řešením.

Martine, platí, že cubesat nesmí ani během startu, ani krátce po oddělení od nosiše vysílat vůbec nic. Celá elektronika musí být v PPODu naprosto neaktivní, všechny obvody bez proudu. Ani RTC s minibaterkou nebude schváleno. Akumulátory musí být buď naprosto vybité (tedy, rozuměj, zničené), nebo odpojené spínacím pružinovým kontaktem, který se mechanicky aktivuje po vystřelení z kontejneru. Do jisté doby od oddělení se nevysílá ani nerozvinuje.

Ohledně výkonu, dosahu atd. platí, že vyšší výkon do vysílací antény, lepší přizpůsobení antény, menší ztrátový odpor antény, vyšší ziskovost antény ve směru ke vzdálenému přijímači, vyšší zisk přijímací antény, kvalitnější kabeláž a menší šumová čísla a teploty LNA a celé přijímací aparatury, tím vyšší úroveň signálu v HW přijímače, leší odstup signálu od šumu na vstupu demodulátoru a tím menší chybovost při dané modulační rychlosti, nebo tím větší datová propustnost. Čím vyšší rychlost chceme, tím lepší signál musíme dát a tím méně si můžeme dovolit "zanedbávat" různé detaily.

Nejlepší "přijímatelnost" má nejhorší a nejpomalejší přenos, tedy morseovka. Stačí malý výkon a cvičené ucho zachytí i zašuměné a zastřené pípání, frekvenčně kolísající. Jdeme-li na celosvětový radioamatérský standard, který přijímá v podstatě každý, máme AFSK 1200 nebo (G)FSK 1200, AX25 formát a bitové kódování. To nejsou žádné zázračné protokoly a například AX25 AFSK 1200 vyžaduje pro rozumnou chybovost poměr Eb/N0 kolem 22-23 dB.

Když vezmeme v úvahu zkušenosti, jak naše tak cizí, pak AX25 z vysílače na dráze ve výšce nějakých 500-600km slyšíme při vysílacím výkonu cca 2-5 W (zdá se to jako velký rozptyl ale v dB to je celkem málo) velmi dobře od nějakých 2000km. Morseovka (CW) je slyšet dobře na stejnou anténu i při vysílacím výkonu kolem 100mW, i méně. Z toho tedy můžeme dovodit praktický realistický odhad (žádné papírové teoretizování), že cca 1W výkonu do antény na družici bude dobře slyšet řekněme na 1000km, pravděpodobně více. To nám dává *minimálně* dva přelety denně s celkovou komunikační dobou v řádu 10-15 minut. Při přenosové rychlosti 1200 a nutné režii díky dotazování ze Země a technickým pauzám při obsluze protokolu nám to dává odhadovaných optimistických 50-80 kB denně, které dokážeme amatérský stáhnout z družice. To jsou tak 2 JPEG fotky v rozlišení 640x480. Když odečteme telemetrii, diagnostiku a řadu dalších věcí, budeme rádi, když přeneseme 1 fotografii denně.

Závěrem, naše týmové zdroje, pokud se tomu tak dá říkat, jsou omezené, zejména čas a ve stávajícím týmu i částečně znalosti a zkušenosti. Z tohoto důvodu můžeme akceptovat potenciálně dokonalejší řešení jen tehdy, když je přinesou noví členové, ochotni je realizovat.

23.1.2012 - 19:43 -
quote:
Ahoj,

díky Martinovi OK1MJO alias RYSovi za náměty a nápady pro konstrukci naší pikodružice. Obecným problémem podobných úvah je vždy nejen to, co je nejlepší a co by se komu líbilo, ale především to, co je někdo z nás reálně ochoten udělat, odpracovat a dotáhnout do konce. Počítá se jen vrabec v hrsti, holubi na střechách nepadají na váhu.

Proto zatím u antén uvažujeme spíš směrem ke klasickému řešení, které jsme schopni navrhnout, odbastlit a v neposlední řadě i bez velkých komplikací orientačně změřit a případně naladit. U antén je důležitá rezonanční délka, na změřených grafech by měl být v oblasti zájmových kmitočtů aspoň nějaký peak, aby anténa dobře vyzařovala. Ideální by bylo, kdyby anténa kromě rozměrů vyšla dobře i impedančně, aby nebylo nutno vkládat přídavné přizpůsobovací obvody vnášející ztráty. To ale nemůžeme moc očekávat.

Pokud zvolíme řešení UHF antén z prutů, máme minimálně jeden neoddiskutovatelný ladicí nástroj - kleště. Dva zkřížené dipóly, napájené symetricky s fázovým posunutím 90deg nám dají slušné všesměrové vysílání (v teoretickém případě bez vlivu tělesa družice). Se započítáním tělesa satelitu bude vyzařovací diagram všelijaký, ale s tím se toho asi nedá moc dělat.

Kdybychom měli jistotu, že ADCS systém satelitu bude pracovat dokonale a bezchybně, mohli bychom jít cestou získovějších antén, nebo dokonce antén s kruhovou polarizací, a tím vytěžit pro pozemní stanice pár dB přenosového zisku navíc. Musíme ale dát přednost hloupějším, všesměrovějším, blbovzdornějším řešením.

Martine, platí, že cubesat nesmí ani během startu, ani krátce po oddělení od nosiše vysílat vůbec nic. Celá elektronika musí být v PPODu naprosto neaktivní, všechny obvody bez proudu. Ani RTC s minibaterkou nebude schváleno. Akumulátory musí být buď naprosto vybité (tedy, rozuměj, zničené), nebo odpojené spínacím pružinovým kontaktem, který se mechanicky aktivuje po vystřelení z kontejneru. Do jisté doby od oddělení se nevysílá ani nerozvinuje.

Ohledně výkonu, dosahu atd. platí, že vyšší výkon do vysílací antény, lepší přizpůsobení antény, menší ztrátový odpor antény, vyšší ziskovost antény ve směru ke vzdálenému přijímači, vyšší zisk přijímací antény, kvalitnější kabeláž a menší šumová čísla a teploty LNA a celé přijímací aparatury, tím vyšší úroveň signálu v HW přijímače, leší odstup signálu od šumu na vstupu demodulátoru a tím menší chybovost při dané modulační rychlosti, nebo tím větší datová propustnost. Čím vyšší rychlost chceme, tím lepší signál musíme dát a tím méně si můžeme dovolit "zanedbávat" různé detaily.

Nejlepší "přijímatelnost" má nejhorší a nejpomalejší přenos, tedy morseovka. Stačí malý výkon a cvičené ucho zachytí i zašuměné a zastřené pípání, frekvenčně kolísající. Jdeme-li na celosvětový radioamatérský standard, který přijímá v podstatě každý, máme AFSK 1200 nebo (G)FSK 1200, AX25 formát a bitové kódování. To nejsou žádné zázračné protokoly a například AX25 AFSK 1200 vyžaduje pro rozumnou chybovost poměr Eb/N0 kolem 22-23 dB.

Když vezmeme v úvahu zkušenosti, jak naše tak cizí, pak AX25 z vysílače na dráze ve výšce nějakých 500-600km slyšíme při vysílacím výkonu cca 2-5 W (zdá se to jako velký rozptyl ale v dB to je celkem málo) velmi dobře od nějakých 2000km. Morseovka (CW) je slyšet dobře na stejnou anténu i při vysílacím výkonu kolem 100mW, i méně. Z toho tedy můžeme dovodit praktický realistický odhad (žádné papírové teoretizování), že cca 1W výkonu do antény na družici bude dobře slyšet řekněme na 1000km, pravděpodobně více. To nám dává *minimálně* dva přelety denně s celkovou komunikační dobou v řádu 10-15 minut. Při přenosové rychlosti 1200 a nutné režii díky dotazování ze Země a technickým pauzám při obsluze protokolu nám to dává odhadovaných optimistických 50-80 kB denně, které dokážeme amatérský stáhnout z družice. To jsou tak 2 JPEG fotky v rozlišení 640x480. Když odečteme telemetrii, diagnostiku a řadu dalších věcí, budeme rádi, když přeneseme 1 fotografii denně.

Závěrem, naše týmové zdroje, pokud se tomu tak dá říkat, jsou omezené, zejména čas a ve stávajícím týmu i částečně znalosti a zkušenosti. Z tohoto důvodu můžeme akceptovat potenciálně dokonalejší řešení jen tehdy, když je přinesou noví členové, ochotni je realizovat.


V pohode Davide, ja jsem podrobnosti k P-PODum necetl.
Jen si pamatuji jake jsou parametry k priveskum hlavnich ruskych druzic. RS12 pipal uz pri startu.

Co se tyce standardnich protokolu, ano AX25/1k2 AFSK je nejrozsirenejsi a nejdostupnejsi...i na zvukovou kartu PC.

Samozrejme, je tu jeste hodne rozsirena moznost BPSK, ale ta je vyhodna v SSB modulaci, coz je zase slozitejsi na vysilac.

Na paketradiu jsme si pomohli u Baycomu pridanim 7MHz sutru k TMC3105 a hned jsme meli 2k4 pri AFSK FM parametrech.

Co se tyce vysilani obrazku, asi bych zvolil D-SSTV mod, ten se da nacpat (volne zdrojove kody http://www.ok1mjo.com/all/ostatni/HAM_digital_voice/) i do uCPU na bazi uLinuxe (Atmel atd..), staci pozadat par lidi na HAM BBS, CBradio/HAM forum (http://www.cbradio.cz/forum/list.php?28) a tez na http://www.czfree.net/home/index.php.

Nejsem Linuxar..bohuzel.
Doktori rikaj, ze by se muj zdravotni stav mel zlepsit. Takze jestli to vyjde, tak bych se do tymu pridat u druhe druzice.

Delal jsem si na stole ten linearni-aktivni prevadec....ne klasika vstupni pasmova propust/IF sutr-UZ07-SBL1/vystupni pasmova propust , ale SDR prijimac/DDS vysilac a Linux softem do 8-mi bitovych dat IIC sbernice primo digitalne "modulovat" na konci prenaseneho treba 20kHz pasma CW+PSK majak a hned za tim i generovat NFM modulaci 1k2AFSK.
Cili udelat figl jako u AO-51, kde cast pasma byl FM prevadec a na vystup se linearne "primodulovavalo-injektoval" VF signal z BPSK+CW modulatoru, takze celkova sire pasma by nebyla 20kHz, ale 20kHz pro linear prevadec+2kHz pro CW/PSK majak/telemetrie+13kHz NFM AFSK1k2, to vse na vystupu AD9850. Me na to stacil Atmel 89c52 + 24lc256 jak je videt z obrazku.


http://www.ok1mjo.com/all/ostatni/anteny_a_vysilacky_u_me_doma/HF_homemade_Fantom89_40W-PA-KT922_IF9MHz/HF_homemade_Fantom89_11.jpg

V leve plech krabicce je vertikalni tistak a smerem doleva je At89C52.
http://www.ok1mjo.com/all/ostatni/anteny_a_vysilacky_u_me_doma/HF_homemade_Fantom89_40W-PA-KT922_IF9MHz/HF_homemade_Fantom89_14.jpg

Co se tyce napadu vyzarovaci indukcni anteny, tak jsem to delal vlastne i v tehle vysilacce. Vlevo na obrazku jsou dve dvouotvorova jadra, takto podobne by vypadaly anteny...jedna V a druha H. Lakem zaizolovane 0.15mm dratky (tusim 22 zavitu pro 100mW vyzarovani na 3 az 21MHz jinak cca 16 zavitu 0.075mm dratek by byla vysilaci antena na 145MHz se sirkou 5MHz do CSV 1:1.28, zvladne to vykon az 5W bez generace tepla...dratek+zavity se daji vypocitat, mam vzorce, jedno trafo natocis jednim smerem a druhe o 90st pootocis a mas obe polarizace).
Konkretne na obrazku jsou 2 jadra (trida A pro obe vlny zvlast s 2x TESLA KFW16 nebo 17...uz si nevzpominam, kazdopadne z 100mW to dela 1.2W v A tride, kazdej tranzistor zesiluje svou pulvlnu linearne) v predzesilovaci). Je to mezi predzesilovacem a PA, pricemz mezi tim je zamontovat prepinac a na nem pasmove laditelne T propusti, takze muzu Q zvysovat tak, az je PA vyladen do rezonance s plnou vybuditelnosti 40W nebo stahuju kvalitu Q propusti typu T (ladicim C) az dolu na asi 500mW. Takze T clankem zapojenem jako pasmova Q propust vlastne nastavuji vykon vysilacky, ale kazdopadne od smesovace UZ07 (9MHz oscik + DDS ... napriklad HAM pasmo 14MHz = 9MHz krystalovej oscik + 5MHz z DDS AD9850...smichane+filtrovane skrz 9MHz 8 krystalovou SSB 2.4kHz propusti (ja tam mam Polskou UNITRU, ale jinak se tam dava ten Hradeckej vergl XF... http://www.krystaly.cz/cs/)).
Driv jsem tam mel klasicke laditelne 10ti pasmove VFO, ale zmenou teplot v byte to ujizdelo a tak jsem se vrhl na DDS.
A AD9850 umi az QAM256.
AD9850 by sel napojit na DSP 56001 nebo ten od Freescale primo a na dalsi volne "fousy" DA VF prevodnik 16b/300MHz s dw konvertorem z HAM pasma do 31MHz pasma kvuli cistote (nekdo tomu zakulacovacimu obvodu rika "kurvitko") a tak by celou sirku asi 40kHz up i dw zvladl jeden 56001 levou zadni, zvlast kdyz MC dela verzi 56001 pro space aplikace (zvlast chranene pred "casticema" a RTG zarenim...do je duvod pro je na MERu .... svab je za asi 7kKc, ale da si pouzit i tohle... http://www.tme.eu/cz/details/dsp56f805fv80/mikroprocesory-dsp/freescale-motorola/#).


http://www.ok1mjo.com/all/ostatni/anteny_a_vysilacky_u_me_doma/HF_homemade_Fantom89_40W-PA-KT922_IF9MHz/HF_homemade_Fantom89_10.jpg

Ale jak rikam, bohuzel uz jsem invalida, priroda me stopla




24.1.2012 - 00:22 -
Ahoj, dik za vysvetlenie "neradiovcovi"
Tak nejak rozmyslam kolko z toho som pochopil na prve precitania

este nan taku zvedavu otazku.

ked satelit na LEO prilieta k mojej pozicii a ked odlieta ,funguje doplerov efekt.
Nakolko to komplikuje komunikaciu?
Su nejake pasma vhodnejsie pre riesenia tohto problemu?

24.1.2012 - 06:21 -
Ahoj,

Dopplerův posun se projevuje jako frekvenční posun signálu z družice podle poměru rychlosti vysílače a rychlosti světla, to je známmá věc. Čím vyšší frekvenční pásmo, tím větší absolutní posun v Hertzech to je.
Vzhledem k tomu, že amatérské přenosové kanály jsou pořád víceméně stejně široké (6, 12, 25 kHz), pak v pásmu 2m můžeme mít Doppler asi tak půl kanálu, v pásmu 70cm se nám to přeladí do sousedního a v pásmu 2.4GHz už jsme frekvenčně úplně jinde (+-50 KHz).

Pro komunikaci je to tedy problém zásadní. Rádio je třeba přelaďovat během přeletu. Když sledujete satelit, dá se to i rukou, na FM se to z principu pozná o něco méně než na morseovce (tam je okamžitě slyšet jak to pípání tónově klesá a stoupá). Přijímač se musí minimálně párkrát za přelet přeladit.

V dnešní době už to není problém, skoro všechna rádia podporují nějakou sériovou komunikaci a dají se automatickyu ovládat, vypočítat polohu družice na obloze a její rychlost v inerciálním prostoru z jejích známých orbitálních parametrů není taky žádný problém, započte se ještě rychlost rotace Země která unáší pozorovatele bokem a dostaneš přesnou frekvenci přijímače, kterou musíš naladit, cca na 1Hz. to je větší přesnost, než kterou je samotný vysílač je vůbec schopen díky kolísání palubních teplot dosáhnout.

Na naší pozemní stanici přelaďujeme pro paketový příjem při odchylce 100 Hz. Morseovku automaticky nepřijímáme, zprovoznit automatický bezobslužný příjem morseovky (CW) bychom potřebovali.

25.1.2012 - 02:37 -
quote:
Ahoj, dik za vysvetlenie "neradiovcovi"
Tak nejak rozmyslam kolko z toho som pochopil na prve precitania

este nan taku zvedavu otazku.

ked satelit na LEO prilieta k mojej pozicii a ked odlieta ,funguje doplerov efekt.
Nakolko to komplikuje komunikaciu?
Su nejake pasma vhodnejsie pre riesenia tohto problemu?



Pokud mas vhodny V/H rotator a Yaginy s vhodnym RX a TX pro crossband, tak jedinej problem je asi vyreseni ujeti kmitoctu kvuli Doppleru.
http://www.ok1mjo.com/all/ostatni/space_aircraft/Doppleruv_jev_by_OK1DDD.png

Moderni HAM TRX pro sat provoz maji schopnost linearne prepocitavat kmitocet TX a RX zvlast behem doby preletu.
Ja takovej TRX nemam, tak pouzivam TX pro vyssi crossband pasmo u ktereho pri TX preladuji kmitocet.
U RX na nizsim kmitoctu pokud mozno sedim na kmitoctu.
Takze korekci delam rucne na hornim TX pasmu.
Cili doladuji 2m pri 10m RX, 70cm pri 2m RX, 23cm pri 70cm RX.
Kdyz jsem testoval provoz 70cm up/13cm dw, tak to taky jeste slo uladit.

Problem je u digi linearnich (no FM) provozu, je treba, aby i soft umel "proladovat" softerove dane NF pasmo BPSK atd..

Realne ten Doppler vypada v linearnim modu (SSB/CW) tak, kdyz druzice prileta, tak ton majaku/hlasu SSB/piskani telemetrie xPSK je vysokej ve vyskach a postupne klesa jak se druzice priblizuje a kdyz je nejbliz k tobe, tak v tom okamziku sedi kmitocet majaku/telemetrie na prijimaci naprosto presne na tom samem kmitoctu na kterem vysilac druzice skutecne vysila...takze to je skutecny pracovni kmitocet druzicoveho vysilace, ale jak se druzice zase vzdaluje a zapada, tak ton-zvuk toho ceho slysis klesa do hloubek...cili klesa kmitocet.
U FMky tento klesajici zvuk nepozorujes, jen ti nabiha silnejsi signal a pak klesa sila signalu a s tim souvisi to, ze nejdriv je FM modulace nesrozumitelnejsi a kdyz je FM druzice nad tebou, tak je FMka srozumitelna a pak zase je zvuk mene srozumitelnejsi.
Jelikoz NFM AX25 AFSK 1k2 digital je narocnej na "srozumitelnost" zvuku na FM, tak pokud nepreladujes spravne kmitocet na TRX, tak diky te nesrozumitelnosti FM zvuku z druzice jsou data pouzitelna jen po kratkou dobu.
Realne treba i ISS na 145.825MHz (ten paket slysis i na rucce s pendrekem venku) muzes datove pracovat s ISS az treba 10 minut, ale pokud nepreladujes Dopplera, tak realne je, ze s ni pracujes jen 30-45s...cili jen tehdy kdyz mas druzici nad hlavou.
Ja si u FM sat provozu (paket 1k2 AFSK AX25 NFM je v podstate FM hlasovej provoz, jen misto hlasu se prenaseji dva tony dle Bell202...1200Hz a 2200Hz...jeden je log0 a druhe log1) pomaham tak, ze si nastavim nejmensi krok ladeni (nejcasteji to umej "rucky" po 5kHz i kdyz standardni krok pro 2m pasmo NFM je 12.5kHz) a prvni kmitocet si nastavim o 5kHz vejs nez je hlavni kmitocet...tedy u ISS to je 145.8375MHz a po 20% preletoveho casu prepnu na hlavni kmitocet 145.825MHz a na poslednich 20% preletoveho casu prepnu na 145.8125MHz. Tech 20% neni az tak uplne presne, ale tak nejak to je.
Zkratka linearni mody (datove i hlasove) to maji v tomto jednodussi...ladis po treba 10Hz.

Problem se sat (i mobilnim.... APRS nebo napojeni na nod pri packet-radiu) data provozem NFM 1k2 AFSK AX25 (APRS i PR-BBS) je jeste jeden.
A to jaky cip-svab pouzivas pro "modem".
V posledni dobe se pouziva i zvukova karta a nekdy i PIC/ATMEL kde se NF sinusoida 1200Hz a 2200Hz generuje pomoci nekolik stovek "hranolu"...nejdriv male az po nejvetsi a pak zase snizujici se a tim se obrysove vytvari kostrbatejsi sinusovka NF signalu. Principialne stejne funguje i generovani primeho VF signalu pomoci DDS a vlastne i prijem je podobny..jen obraceny a to jak v uCPU, tak i v AD prevodniku SDR prijimace.
Cili i do CubeSatu se zezacatku snazili nacpat uCPU nebo integrovanou zvukovku k Linux CPU (ve zvukovce se ten zvuk generuje vlastne uplne stejne jako u uCPU a prijem je tez to same jako u SDR...vzorkovani) a tehdy nekteri konstrukteri satu narazili.
Nenechali si poradit od sysopu packetradiovych nodu a APRS digin v tom, ze vsechny tyto digitalni tvorby NF signalu a jejich digitalniho zpracovani zanasi dost velke chyby. A to az takove, ze prevedeno je zarizeni jako celek o dost "tupejsi" a to az o nekolik dB. A tez zpracovani paketu v pozemni stanici ze satu je o dost horsi, zvukove karty v PC s tim maj dost problem.

Takze kdyz si nekteri prectou CZ informace i z ceskych odbornych forum diskuzi na toto konkretni tema, tak zjistej, ze pro bezobsluzne stanice (jedno jestli na LEO nebo na kopci) je nejlepsi pouzit obvod TCM3105, kterej je z pulky "analogovej" a bezkonkurencne dekoduje a zpracovava i sebevic zmrsene a poskozene signaly.
Jelikoz se obvod TCM3105 uz nevyrabi (i kdyz se da stale novej sehnat ve velkoskladech.... porad ho maji nektere eshopy v cizine na skladech, ja mam tusim jeste 3 svaby), tak ho nekteri nahrazovali AM7910 z Commodora 64 a obvodem FX614. Nekteri "Baycoma" delali s XR2206, ale pochopitelne se nesmi zapomenout na HW squelch na bazi obvodu XR2211. Takze to bylo vzdy:
XR2206+XR2211 (tenhle typ modemu je citlivej na teplo...rozladuje se)
TCM3105+XR2211
FX614+XR2211
Am7911+XR2211

Ale i s temato obvodama je TCM3105 pro 300Bd/1k2/2k4 AFSK (byl ve starych modemech a sluchatkovych cooplerech) proste nenahraditelnej.
Takze i do soucasnych satu se dava TCM3105 a za nej treba uCPU (v klasickem provedeni TNC tam je Z80CPU, Z85sbernice, 27c256fw, 32kbRAM a modem TCM3105).
Mnozi sysopove a i RSYS lidi potvrdi to co i pro CZCube doporucuji, pouzite TCM3105, RSYS/APRS forum vam pomuze obvod sehnat v nekolika kusech. Konec koncu i ten "zvuk" na 145.825MHz z ISS je generovan z TCM3105 (TNC2+Kenwood TM700). A na CubeSatech kde byl pouzit se potvrdilo:
1) lepsi citlivost/funkcnost nez pouziti AD/DA+uCPU
2) vydrz i pri CME ze Slunce

Par odkazu na prostudovani, pochopeni a pomoc.
http://www.ok1mjo.com/all/ostatni/schemata/modem_Baycom_s_XR2211_a_XR2206/
http://www.ok1mjo.com/all/ostatni/schemata/FSKMODEM_AM7910.pcx
http://www.ok0bez.com/files/aprs/TNC2-GC12AX_GES/
http://www.aprs.cz/
http://www.rsys.cz/
http://www.hamradio.cz/forum/
http://www.hamradio.cz/forum/viewtopic.php?p=5259#p5259


Jen na okraj, co se tyce pouziti protokolu AX25, tak pro CubeSat bych pouzil spise formu APRS. U packet-radia nod/bbs je treba se nakonektit..udrzet propojeni (posilaji/prijimaji se data treba pomoci zip+7plus nebo zip+binsplit) a na konci je treba se odpojit.

Kdezto u APRS formy je dobre, ze neni treba udrzovat vazane propojeni linku. Zkratka pozemni stanice odesila ramec az 256 bajtu velkej ve standartnim "radkovani" a prijimac v satu to prijme ci neprijme..stav muze okamzite odpovedet...cili potvrzovani ACK.
A naopak sat cokoliv odesle a mnozstvi stanic na povrchu to zachyti.
Vyhodou APRS je ze na zacatku "SMS" je informace o GPS pozici na zemi, presny UTC cas (diky tomu by se sat mohl sam casove zasynchronizovat....bud palubni GPSkou nebo druhym prijimacem na 144.800MHz NFM 1k2 AFSK AX25...z radky si to vycte polohu vysilace a tim prepocita posun lokalniho casu vuci UTC a tez aktualni spravny cas...je to neco jako NTPDATE v UDP streamu Linuxu, sekundarne by to mohl byt druhy prikazovy uplink kanal do druzice...prikaz se da zadat treba zde http://www.findu.com/cgi-bin/entermsg.cgi?fromcall=&tocall=, podminkou je, aby dw link ze satu byl APRS kompatibilni na provoznim kmitoctu, aby rekneme urcita soustava automatickych digin/igate se vsesmerovkama-antenama na provoznich kmitoctech satu byla propojena do aprs.fi treba pomoci Ludka OK7RB http://czech.aprs2.net:14501/ ci alespon na tehle ci tehlech diginach na Linux WRAPu s TCM3105 byl zprovoznen prijimac ze satu, aby zachycene "SMS" ...datove radky http://aprs.fi/?c=raw&call=OK1MAR-2 se automaticky prijali a dal pres inet odesilali do APRS CZ serveru k Ludkovi OK7RB, protoze jeho server je propojen s planetarni APRS "siti" a tez s mapovym podkladem http://www.aprs.fi. Vyhodou pro projekt je, ze by tim padem se mohlo "zadarmo" objevit mnozstvi automatizovanich pozemnich stanic po planete pro "zalohu" propojeni. Takze pres jakejkoliv treba Symbian mobil lze sledovat telemetrii a pozici CZCubesatu online i kdyz je sat zrovna mimo pokryt Evropy, protoze treba nejaky clovek v Kalifornii, ktery ma vicero multipasmovych DIGI/IGATE zrovna sat zachyti a automaticky preposle pres inet a DIGI zachycenou telemetrii (celej datovej radek) dal do cech a do aprs.fi map routeru), ale taky je tam prostor pro dalkove ovladani (treba zaheslovane) vaseho satelitu v podobe az tusim 190 ASCII znaku a jestli jsou ty ASCII znaky TXT prikaz nebo jedna z casti 7plusu pro upload/download je APRS DIGInam uplne sumak...proste to prenesou a dana sat gateway pro spojeni se satem to do satu naladuje.
Pochopitelne APRS muze byt i potvrzovaci.
A uplne suprove je, ze kdyz mam rucku Kenwood TH-D7 nebo TH-D72 v kterych je TNC/modem APRS/packet-radio 1k2AX25 AFKS integrovane vcetne GPS prijimace, tak primo na displej rucky je mozno v lete u vody na brehu zachytit data ze satu nebo na sat zavysilat a dokonce kdyz vy jste na Berounce s TH-D72 a kolega na brehu Jadranu v Zadaru, tak si muzete pres preletajici sat psat SMS primo pres klavesnici rucni TRX. Navic pri propojene mapove GPSce pres seriovku je mozno obe rucni TRX videt na mape. Prave ze APRS je otevreny a odladeny protokol, tak umoznuje treba i to, ze kdyz necham postarsi TH-D7 v DUPLEX rezimu s aktivnim TNC v rezimu APRS nekde na chalupe pripojene na dvoupasmovou X-50 antenu, tak nasledne pres seriovku muzu ovladat dalkove spotrebice prave na teto chalupe (prodava se/je schema + binarka ... tistacek s PICem na seriovce a na druhe strane i nekolik relatek pro silove ovladani elektriky pomoci urcitych "pismen" preposlane pres APRS sit...jak pozemni na 144.800MHz, tak i pres ten satelit, ktery bude zrovna preletat nad Evropou).

Jak pouzijete APRS, tak dalsi moznosti "experimentu" CZCube jsou dal neomezene, zvlast, pokud alespon jedna IGATE bude napojena do inet. I kdyz vetsinou se IGATE resi tak, ze je na ni soucasne i normalni DIGIna s TNC2+TRX na 144.800. Takze realne by to mohlo vypadat tak, ze starsi TH-D7 (v bazaru za asi 3000 az 6000Kc) navesena na externi antenu Diamond X50 nebo X300 je pripojena do WRAPu pres COM, na dalsim COMu je pripojena GPSka a bud pres dalsi COM je pripojen TNC2+TRX na 144.800MHz a/nebo je pres LAN tento WRAP pripojen do APRS serveru u Ludka na danem portu.
Cili reseni kdy tato soustava neni zapojena pres LAN (treba na ten pozemek nejde inet), tak se da krasne vyuzit propojeni pres pozemni air na 144.800MHz...protoze na tomto kmitoctu pracujou vsechny DIGIny v EU, tak je jasne, ze nektera jina DIGIna signal z teto sat soustavy radiove zachyti a preposle i do web aprs.fi. Pochopitelne nejlepsi je, aby tato sat soustava fungovala i pres LAN, ale postaci kdyz jako "druhe" radio je jednokmitoctova co nejlevnejsi TRX (pouzita vozidlovka za 2kKc) pro odesilani/prijimani dat z APRS "site" (i kdyz APRS sit vlastne neni...nenavazuje se link).
Cili tato soustava by obsahovala 2 TRX...jeden pro sat (TH-D7) a druhy pro 144.800APRS.
I kdyz by jste do soustavy pripojili LAN, tak bych doporucoval zprovozneni DIGI/IGATE na tom vasem pozemku, pokryli by jste velke uzemi podobne jako BTSka.

K pochopeni APRS urcite pomuze ceska stranka APRS, ale i tento dokument.
http://www.ok0bez.com/files/aprs/RsysLesna2009.ppt
Na stejnem miste najdete i zajimave obrazky a dokumenty pro celkove pochopeni.
http://www.ok0bez.com/files/aprs/






[Upraveno 25.1.2012 -=RYS=-]

25.1.2012 - 04:40 -
quote:
Ahoj,

Dopplerův posun se projevuje jako frekvenční posun signálu z družice podle poměru rychlosti vysílače a rychlosti světla, to je známmá věc. Čím vyšší frekvenční pásmo, tím větší absolutní posun v Hertzech to je.
Vzhledem k tomu, že amatérské přenosové kanály jsou pořád víceméně stejně široké (6, 12, 25 kHz), pak v pásmu 2m můžeme mít Doppler asi tak půl kanálu, v pásmu 70cm se nám to přeladí do sousedního a v pásmu 2.4GHz už jsme frekvenčně úplně jinde (+-50 KHz).

Pro komunikaci je to tedy problém zásadní. Rádio je třeba přelaďovat během přeletu. Když sledujete satelit, dá se to i rukou, na FM se to z principu pozná o něco méně než na morseovce (tam je okamžitě slyšet jak to pípání tónově klesá a stoupá). Přijímač se musí minimálně párkrát za přelet přeladit.

V dnešní době už to není problém, skoro všechna rádia podporují nějakou sériovou komunikaci a dají se automatickyu ovládat, vypočítat polohu družice na obloze a její rychlost v inerciálním prostoru z jejích známých orbitálních parametrů není taky žádný problém, započte se ještě rychlost rotace Země která unáší pozorovatele bokem a dostaneš přesnou frekvenci přijímače, kterou musíš naladit, cca na 1Hz. to je větší přesnost, než kterou je samotný vysílač je vůbec schopen díky kolísání palubních teplot dosáhnout.

Na naší pozemní stanici přelaďujeme pro paketový příjem při odchylce 100 Hz. Morseovku automaticky nepřijímáme, zprovoznit automatický bezobslužný příjem morseovky (CW) bychom potřebovali.


Davide, jestli za nejen HAM muzu poprosit, zkuste zauvazovat pouzit pro datovej provoz AX25 1k2 AFSK vasi druzice APRS system. Je to otevreny protokol, volne zdrojaky v C/Linux/atd.. Da se to nacpat do jakehokoliv uCPU o kterem uvazujete. Vyhoda je siroka planetarni pozorovaci sit a navic uz dnes integrovane APRS do rucnich a vozidlovych HAM radiostanic, takze v realu kdyz by zrovna preletala vase druzice, tak si na sve rucce Kenwood TH-D7 naladim RX/TX kmitocet v DUPlexu a i venku u reky muzu cist informace ze satu primo na displeji vysilacky. Jsou i dalsi moznosti, jako repeating z vaseho sat kmitoctu do pozemni APRS site, aby byl sat videt treba i na mape aprs.fi nebo pro moznost spoluprace s HAMy ve svete, kteri maji komplexnejsi vybaveni jako dalsi sat monitorovaci stanice s repeatingem do APRS site...vlastne to tak trochu prolinkovava vas sat<>pozemni GTW na planete<> APRS mapa na aprs.fi atd..
Zkuste nad tim zauvazovat, prostudujte i to co jsem sem jiz o APRS napsal vyse.
A pokud pouzijete vlastni derivat AX25 (i kdyz je v ITU napsano, ze sat HAM pasma jen s otevrenym protokolem, ktery by HAMove mohli pouzivat-cist), tak radim...pouzit obvod TCM3105.


Co se tyce automatizovaneho dekodovani CW u ktereho se linearne posunuje "NF" kmitocet, tak ja pouzivam soft CW Skimmer. Jestli se nemejlim, je to i do Linuxu a umi to konvertovat zachycene vysilani do ASCII.txt souboru a ten dal exportovat. Pripadne to posilat na java web pro online sledovani podobne jako je java web pro web DX cluster nebo nekolik seb SDR prijimacu.

Pokud budete potrebovat pomoc treba s naprogramovanim do uLinuxu nejakeho uCPU, tak urcite pomuzou nekteri SYSOPove z APRS fora.
http://www.hamradio.cz/forum/viewforum.php?f=4
Zaregistrujte se, popiste problem a pozadejte o pomoc s programovanim/vyrobenim. Urcite se nekdo z OK/OM HAMu objevi.
Pripadne napiste odkaz toho ham fora (treba http://www.hamradio.cz/forum/viewtopic.php?f=5&p=5259#p5259) i do diskuze na OK2KKW foru http://www.darkside.cz/board.php. Jsem presvedcen, ze pokud pouzijete otevreny APRS protokol pro pouziti i pro HAMy z cele planety, tak se najde nekdo kdo vam pomuze. Dedali by to totiz i pro sebe a pro rozsireni "sluzby" APRS.
Jen skoda, ze to nebude umet fonii...i kdyz to by slo poresit treba pomoci kombinace subtonu CTCSS...jeden subton pro APRS druhej pro hlasovej provoz a detektor PL by prepinal tranzistorama druh provozu. Podobne to existovalo tusim na MIRu, kdy jeden NFM prevadec slouzil soucasne jak pro digi 1k2 AX25 AFSK pro klasickej packet-radio se vstupem do palubni BBS F6FBB (byl tam PC 386 v MS-DOSu s BBS softem), tak i pro hlasovou fonii jako bezny fone prevadec.
Reseni by se urcite naslo.




Jeste jsem se chtel zeptat jaky mod pouzijete.
1) JD V/U 2m up / 70cm dw only digi
nebo
2) B U/V 70cm up / 2m dw only digi

Info o pasmech:
2m = 145.194MHz az 145.206MHz pouze NFM 12.5kHz sire (vetsinou jako vstup do sat FM prevadece treba NFM prevadec na ISS ma up 145.200 a dw 145.800MHz NFM) s vystupema 145.794MHz az 145.806MHz pouze NFM sire 12.5kHz a hlavni crosbandove pasmo (SSB/DSB i FM/AM/QAM) 145.806MHz az 146.000MHz s maximalni sirkou pasma provozu 12.5kHz.

70cm = 435.000MHz az 438.000MHz (maximalni sire pasma provozu 20kHz) vsechny mody... SSB/DSB/FM/AM/QAM v crossbandu s jinym pasmem.






[Upraveno 25.1.2012 -=RYS=-]

25.1.2012 - 14:38 -
pro "RYSa":

Díky za zajímavé informace a popis.

Obecně si ale myslím, že podstatu napsal David Holas (zkráceně ocituji):
... naše týmové zdroje jsou omezené. Z tohoto důvodu můžeme akceptovat potenciálně dokonalejší řešení jen tehdy, když je přinesou noví členové, ochotni je realizovat.

Zkus proto prosím "naverbovat" někoho, kdo je schopen tyto věc reálně udělat a dodat "hotovou škatuli".

25.1.2012 - 20:01 -
Uz jsem dal echo na APRS forum a na chat OK2KKW.
Jeste by to mohlo jit i do PR BBS.


26.1.2012 - 08:53 -
Davide, myslim ze by vam mohl pomoci Karel OK2SCS z Brna, jenz si rika nickem Benghi...Bengalec atd..
http://www.benghi.org/

Pro radiodata laiky udelal tohle cteni pro pochopeni.
http://isb.benghi.org/publish/46/digi.pdf

Nekde mam i founa, ale na email vam odpovi urcite.

Postavit inteligentni letajici DIGInu na bazi uCPU/EEPROM/TCM3105 v fullduplexu s moznosti dalkove spravy druzice pres APRS protokol (Atmel ma normalni COM TTL do palubniho CPU, EEPROM by mohla byt i 24lc512 a kompletni fw vsetne kompletniho Linuxe i pro hlavni palubni CPU by mohl byt v seriove flash pameti 32, 64MB... http://www.tme.eu/cz/katalog/?idp=1&search=24lc256&cleanParameters=1#id_category%3D112873%26md5%3Dt0617f26c4993530c594a7f413a535cd3%26path%3D%3B112140%3B100283%3B100286%3B112872%3B112873, v Atmelu by byl zakladni fw ktery by Atmelu rekl, at si stahne hlavni provozni fw+cfg ze seriove flash pameti + palubni EEPROM, tenhle Atmel by byl jen jako "TNC" s modemem TCM3105 ve fullduplexu a eventualne by jeste mohl zvladat ovladani TX/RX CTCSS a DTMF cteni prikazu... treba pomoci DTMF kodu podobne jako u sysop vstupu do HIPu2000...nejrozsirenejsi 70cm HAM prevadece by OK1DNH. A jako hlavni uCPU by bylo neco integrovanyho na bazi ARM s uLinuxem co se dava treba do WRAPu a SOHO routeru a ano, dalkove by slo prepnou i rezim paketu z APRS natypicky node i s prepnutim rychlosti prepnutim krystalu z 1k2 na 2k4 a tim by slo eventualne upgradovavat po blocich kdy nad hlavou preletava sat OS Linux atd. s naslednym prepnutim do bezneho 1k2 APRS rezimu. Pochopitelne v zalozni casti flash/eeprom pameti by byl "crash upgrade BIOS" druhy Linux pro pripad "nehody" pro dalkovem upgradu celeho velkeho systemu, ale hlavne musi byt Atmel pro rizeni "TNC" APRS/PRnode a NFM prevadece s CTCSS/DTMF nezavislej na hlavnim CPU pro pripad poskozeni fw nebo Linux hlavniho CPU... kdyz uz by to byla letajici mrtvola, tak at alespon beha APRS/NFM fone prevadec...prepinani rezimu by se mohlo dit po DTMF jako u HIP2000 nebo po zadani SMS prikazu sysop prikazu po APRS).

A jak rikam, v dobe kdy jeden svab od TDA je komplexni prijimac NFM do 520MHz vcetne vyhodnoceni Smetru/PL po IIC SDA/SCL, kde na jednom pinu je VF vstup a na druhemNF 4kHz out. A duhy Philips svab je komplexni TX do 174MHz NFM nema cenu neco resit "starym" zpusobem, klicove je, aby to umelo fullduplex coz integrovana TRX na jednom cipu neumi, zvlast kdyz by kompletni radio stalo do 2kKc. Vystup z toho Philipse co jsem mel k dispozici je 10mW, staci za to dat v puspulu 2 SMD hybridy (dva proto, aby v pripade odchodu jednoho do vecnych lovist ten druhy daval alespon nejaky vykon pro udrzeni funkcnosti jako zaloha) s maximalnim vykonem 2W.

Mimo Karla (myslim tim Bengalce, i kdyz pravda... kdyz by jeste zil Karel OK1DNH, tak je vse vyreseno razdva) by mohli pomoci kluci HAMove z radioklubu co tvori firmu Dcom http://www.dcom.cz/category/merici-a-testovaci-technika/. Zkratka tuhle zalezitost by mel navrhnout a vyrobit zasveceny radiovec-odbornik v oblasti radioamateriny (HAM).

Myslim si, ze kdyz se podari na jednom NFM radiokanalu crosband fullduplex prevadece zprovoznit oboji APRS i voice, tak vetsinu doby pojede hlas a kdyz budete potrebovat nastavit parametry solarni plachty, tak si to prepnete na APRS. Pripadne do PR BBS ohlasite kdy pojede ten a ten provoz. Takhle to bylo tusim na nejake AO (asi AO7), kde se ohlasoval typ modu a na jak dlouho pojede (obycejne na dobu mesicu).

Mozna by se podarilo na tistak vmistit dva prevadece soucasne, jeden jen pro APRS/PRnode a druhy jen pro hlasovej NFM prevadec se subtonem CTCSS s moznosti zapipat si DTMF prikaz a na zaklade "sady DTMF prikazu" muze vystup prevadece z hlasove ISD pameti do air rikat parametry druzice, napeti/proud/funkcnost/teploty atd... podobne jako je to u prevadecu HIP2000....jako u me v Zatci na http://www.ok0bez.com po zadani DTMF prikazu ##cislo....viz titulni stranka webu s audiem.

Urcite vam HAMove pomuzou, pripadne vas navedou na cloveka, ktery vam pomuze vse potrebne postavit.

Jen osobne bych mel zadost, jestli by jste mohli pouzit spise mod
B U/V 70cm up/2m dw napriklad 435.550MHz NFM PL88.5Hz pro up a pro dw 145.850 NFM s PL88.5Hz.
Pro dw je lepsi pro tento system pouzit VHF nez UHF, duvod je prevazne ten, ze vetsina lidi si kdysi poridila multipasmova radia, ktera bohuzel konci VKV a ktera nemaji 70cm. Dalsim castym duvodem je to, ze pro RX na 70cm doma lidi vetsinou maji jen "bile hole" nebo Discony a svod do bytu ze strechy nebyva na valnych koaxech, takze "haklivejsi" 70cm pro prijem signalu od anteny po prijimac v byte se casto signal "poztraci" utlumem, jelikoz 70cm cast bile hole nema vhodny zisk do daneho smeru (lepsi je smerovka, ale kdo ma dnes na rotator). Kdezto pri prijmu 2m pasma se "poztraci" mene signalu pro "poslech". A vystup 70cm z TRX v byte smerem ven do bile hole si dnes kazdy posiluje nejakym tim PA 30-60W ve tride C, pripadne FT897/IC7000 maji dostatecny vykon na 70cm, aby se protlacilo dostatecne mnozstvi energie zkrz povetsinou stare "zchatrale" utlumove koaxy do bile hole.

Toto pisu s ohledem na beznou praxi a to nejen v OK/OM. Vetsina HAMu s jednodussim vybavenim (FT817/897 + bila hul Diamond a RG213) spise jen "posloucha" sat provoz. Jelikoz je vsak na 70cm RG213 dost utlumova a soucasne bila hul nema ten spravnej yagi-smerovej zisk s rotatorem V/H (na ten rotator vetsina HAMu ani nema finance), tak je jasne, ze se Cubesaty na tehle TRX OK/OM systemech spatne poslouchaji na 70cm, za to se lepe poslouchaji na 2m a jeste lepe na 10m...na to staci i rozsirene FM CB TRX za 4kKc (to byl duvod, proc jsem navrhoval dw 10m, aby sat mohlo poslouchat vice lidi z celeho sveta a samozrejme vice lidi z OK/OM). Tato problematika preference sat prijmu spise 2m/10m nez 70cm/13cm je proste faktem OK/OM a jestli mate oslovit i mladez na skolach, tak by jim vlastne postacili pro prijem a overeni si funkcnosti provozu obycejny prehledak do VKV za 700kc do skolniho elektrokrouzku s moznosti vyrobeni si jednoducheho krizoveho dipolu s VKV predzesilovacem do okna/na strechu skoly ve skolnich dilnach v ramci vyucovani fyziky.

Zkratka realna praxe OK/OM a vlastne i zbytku sveta (kvuli spatne ekonomice) ukazuje, ze nejlepsi pro druzici je pouziti B U/V modu.
Dokonce by si mohli lidi koupit jednoduchej NFM prijimac na bazi nejakeho jednoducheho svabu ala TDA70xx s 60cm teleskopem + repro/stereojack do externiho SP. Mohla by tam byt zakladni moznost ladeni 143.625-146MHz (na 143.625 NFM bezi audio linka dw z paluby ISS) http://www.emgo.cz/ Mira OK2UGS by taky mohl pomoci vcetne jednoduchych NFM prijimacu 2m a 70cm pro Cubesaty, ISS atd.. Pro skoly, jednotlivce.... jak to pojmete za pomoci CKK je na vas. Propagaci by to vsak chtelo urcite. Kdyz se pred letem domluvite s Mirou, ze pripravi schema prijimace NFM pro 143.625-146MHz/433-440MHz, vcetne navrhu hlavniho tistaku do nejake bezne plast krabicky. Tak po startu by na jeho/vasem eshopu mohla byt pripravena nabidka treba uz zkompletovanych ozivenych prijimacu pro netechniky (ucitele fyziky...treba, nadsence ala xChaos ), kteri by si za dostupnou cenu koupili hotovej prijimac s moznosti ladeni, pripadne s moznosti zobrazeni kmitoctu na podsvetlenej standardni LCD 16znaku.
Kdyz by neco takoveho bylo, tak bych si to poridil jako druhej prijimac pro duplexni NFM provoz. Suprove by bylo, kdyz by to melo i down konvertor z 2400-2420MHz NFM dolu. Jedno ekvimentarni cidlo pro ladeni, tlacitko kroku 1/2.5/5/6.25/10/12.5/25/50 Hz a potak na SQL a tlacitko power on. Jednoducha vec, konstrukce se zakladnim "TDA" svabem PLL syntezou rizene z 89c4051 s 24lc02 do ktere by se ulozila posledni pouzita frekvence vcetne posledniho pouziteho kroku ladeni. Pripadne by to mohlo umet ladi az do 174MHz, kvuli moznemu poslouchani hasicu, policie, taxi atd... at je co poslouchat mezi prelety satu.


Mozna vam toto pane Davide pomuze s nalezenim reseni pro CZCube. Nebejt invalida, tak bych urcite pomohl. Sam jsem si stavel kdysi pred 20 lety NFM TX z jednoho Philips svabu a s TDA7xxx svabem prijimac s integralnim SQL (0-5Vdc) pro kamarada do kapely. Potreboval prenaset zvuk z elektricke kytary, tak jsem navrh vysilac se sirkou 50kHz s preemfazi a vykonem 50mW do vnitrniho prostoru kytary (na kytare byl prostor jak od krabicky od mydla a do nej jsem dal celej tistak vysilace s povrchovou VKV antenou, vse bezelo na 6ks AA NiMH s dosahem 80m). Ze zacatku jsme jako prijimac pouzili obycejne mono VKV FM radio, ale protoze nemelo SQL, tak bylo neprijemne kdyz vypadl signal a sel sum do repraku pri koncertu, takze jsem vymyslel prijimac s SQL na bazi TDA70xx...na schema si uz nepamatuju, ale TX i RX mam ve skrini, muzu to nafotit jako "motiv" a dat na web. Kamarad to pouzival 8 let nez si nasetril na profi reseni od Shure na 170-250MHz/50kHz WFM. Tenkrat to byl hit.... jeden bezdratak mic za uchem pro zpev a pro kytaru zvlast a behem hry hodil mezi lidi pri kocertu nebo pri "tancovačce". Byl to uspech, ozvalo se pak hodne lidi z republiky, ze by to chteli vyrobit taky...prislo asi 80 objednavek, ale nestihal jsem. Musel jsem jeste vymyslet MERGE MIDI BOX a THRU BOX...zacinali s MIDI systemem (to oni ode me odkoupili Atari Falcona 060 vcetne origos sofru Steinberg Cubase s ROM dongle klicem), kapela se jmenuje Akvarius ze Zatce.
Ty MIDI boxy jsem vymyslel na bazi 74S244 a vyrobil je. Opet se to zalibilo hromade muzikantu, protoze na trhu nic nebylo nebo to bylo drahe. Ten Falcon byl dobrej, mel jsem soft na MIDI kytaru kdy se zvuk z ele kytary zapojil NF do audio vstupu ATARI Falcona a interni DSP MC 56001 se diky vhodnemu softu zmenil na zarizeni, ktere po nasamplovani zvuku dokazal zjistit jaky ton/nota/typ efektu se hral v realnem case, takze MIDI vystup z Falcona sel rovnou do kytaroveho sample-syntetyzatoru od Digitecha nebo Kurzweilla a onen rack hral zajimave zvuky. A opet muzikanti po me chteli RA verzi ATARI Falcon od C-LABu, ktery tuhle verzi Falcona delal do 8U racku s integralni LCD 9" (nahrada SM144) a PC-AT klavesnici. Takze objednavka nekolika rack Falconu sla do nemecka.
To jsem trochu odbocil, kazdopadne jsou lidi co pomuzou s FM prevadecem/APRS.


26.1.2012 - 10:38 -
Moc díky za náměty, avíza v HAM konferencích a snahu poradit a pomoci. Musím uvést pár věcí na pravou míru, aby byla situace jasnější.

1. Informace o rádiových pásmech na stránkách czCube nejsou aktuální. Pocházejí z doby, kdy jsme předpokládali vysílání v pásmu 2m. Od tohoto pásma jsme upustili, hlavně protože jsme se obávali potřebných délek antény.

2. Delší dobu jsme operovali s představou dvou nezávislých rádiových kanálů, jeden v pásmu 70cm, druhý v pásmu S. Oba kanály obousměrné a zastupitelné tak, aby kterýmkoliv z nich mohl jít upload a download zároveň, enbo jedním up a druhým down, zkrátka jakákoliv kombinace. Bohužel, klíčový člověk zabývající se pásmem S přestal být de-facto aktivní natolik, abychom mohli považovat toto pásmo za realistické. Pro pásmo S měla být použitá patch anténa s kruhovou polarizací (představa).

3. V současné době pracujeme s realistickou představou jednoho rádiového kanálu v pásmu 70cm. Toto rádio máme už POSTAVENÉ a ve stadiu prototypu. Chybí mu koncová deska a anténní přepínač, tj. zesilovač s vysokou účinností, možná LNA a anténní přepínací prvek. Zbytek, tj. procesor, modem FX614 a rádiová část s TH7122 a TCXO jsou hotové a připravené. Velká část softwaru je rovněž naprogramovaná, kompletní vysílání Morseovkou, vysílání AX25 paketů a jejich příjem, z velké části i logika komunikace, sekvence a komunikace po palubní sběrnici. Rádi slouží zároveň jako radiomaják. Výstup je na úrovni cca 5 mW.

4. APRS je paketový distribuovaný systém zaměřený primárně na hlášení o poloze, počasí, dopravní situaci a dalších lokálních jevech. AX25 na naší družici NENÍ klasické AX25 spojení mezi dvěma uzly, tj. SABM rámce atd., žádné potvrzování paketů pro vytvoření "terminálového" spojení podobného BBS, ale pouhá bezkontextová výměna UI rámců mezi pozemní stanicí a družicí na stejné frekvenci. Jedna žádost ze Země vyvolá sekvenci rámců jako odpověď pro zvýšení efektivity přenosu. V tomto je to tedy BLÍZKÉ režimu APRS, ale celá datová část paketů se využívá pro přenášená data. APRS pozemní uzly by měly dle normy podporovat příjem všech UI rámců, které mají jako cílovou adresu BEACON (což máme v úmyslu), ale nezvládnout samočinně interpretovat naše data. Uplink je navíc kryptovaný.

5. Největší pomoc v této fázi, pokud jde o rádio, by byla konstrukce zmiňované koncové desky na klíč. Měla by umožnit klíčování nosné pro CW provoz a v ideálním případě přepínání dvou úrovní výstupního výkonu. Podle PTT signálu by měla přepínat anténu do TX nebo RX cesty, jako bonus by nebyl špatný LNA a třešnička na dortu by mohla být automatické zakončení TX cesty, pokud se nevysílá. Konstrukce takové destičky (dva SMA konektory pro připojení k rádiu, jeden binární vstup pro klíčování, druhý pro přepnutí výkonu) a jedním SMA výstupem pro anténu by byla velká pomoc. Hrozně důležitá je účinnost koncového zesilovače, na palubě má velkou cenu každý miliwatt a 50% PAE je *absolutní* minimum. Kdyby tohle chtěl nebo mohl vyrobit někdo z HAM komunity, nesmazatelně by tím se zapsal do historie české amatérské kosmonautiky

6. S Karlem OK2SCS jsem dávno v kontaktu a řadu věcí jsme s ním už konzultovali, dělal pro nás například testy našich AFSK softwarových demodulátorů, což byla velká pomoc. Účast v projektu mu byla samozřejmě také nabídnuta

7. SDR rádio si vyžaduje výkonné DSP (nebo PC se zvukovkou, což na palubě nepůjde). Určitě je to možná, realistická a moderní cesta, ale v našem současném týmu ji udělat neumíme a nemáme s tímto zkušenosti. Je třeba také uvažovat nad spotřebou celého rádia, která by neměla být nijak velká, a také faktor spolehlivosti takto hustě integrovaného čipu na LEO. Takové zařízení by musel někdo vyrobit a dodat na klíč, sami se do něj rozhodně nepustíme.

8. Pásmo 2m ani jakákoliv forma transpondéru tedy v současné době na palubu není plánováno. Samozřejmě, pokud by se našel člověk nebo skupinka, která by takovou desku postavila NA KLÍČ, bez požadavku na rozvinovací prutovou anténu metrové délky, pak si myslím, že by jejímu zařazení do sestavy družice nemohlo nic zásadního bránit.

9. Přenos obrázků z paluby rozhodně nebude SSTV, protože kvalita tohoto přenosu je velice špatná. Obrázky se budou stahovat spíše jako soubory po částech, podobný princip, jaký například používá síť Torrent.

10. Na palubě není v současnosti plánován žádný Linux ani nic podobného, jednotlivé části jsou řízeny uCPU AVR nebo x51. Nebráníme se principiálně ničemu, ale opět platí - chci-li něco na palubě mít, musím to zajistit a dodat.

Tolik tedy na upřesnění. Opakuji, nejsou potřeba rady, JAK to dělat a CO BY BYLO DOBRÉ abychom dělali. Nemáme dostatek zdrojů ani na to, co děláme teď. Jakákoliv smysluplná pomoc musí být konkrétní, hmatatelná a "dodavatelská".

Ještě jednou díky za všechny příspěvky a ohlasy.

05.2.2012 - 19:04 -
Ahoj Davide a dalsi.
Omlouvam se, ze se ozyvam o trochu pozdeji, bohuzel... ta ma nemoc me opet uzemila, i ted lezim na luzku a v kapacce jde do me morfium. Takze pisi z pujceneho netbooku (ted docela ocenuji tuto kategorii notebooku).

Pokusim se odpovedet tak, aby mi bylo rozumet k jednotlivejm bodum.

1)
Je to skoda, urcite by jste se bat anten nemeli, daji se resit jako plosna civka nebo jako vsesmerova zkracena antena bud jako EH antena (pak by delka zarice byla 1/50 vlnove delky, je to magneticka antena hodici se vyborne do kosmu, ale ne tam kde je galvanicky vodici plasma) s delkou 4.2cm (EH antena by vypadala jako "plastova trubicka" o delce 4.2cm a prumeru 1.6cm) nebo by se dalo pouzit podobneho "figlu" jako u pendrek anteny na rucni radiostanici. Tzn., ze se vezme 1/4L + "algoritmus prumeru vodice a jeho vodivosti" a natoci se antena do podoby civky na plast trn a nasledne zaleje pryskyrici. Vemte si napriklad CB autoantenu typ DV27R Magnum, coz je nejlepsi CB autoantena a i kdyz je vlnova delka 11m (27MHz), tak delka teto kompozitni anteny je jen cca 1m a ma prumer asi 4mm. Da se ruzne sklada, vytvorit dokonce na ni uzel a pritom je to jen "struna" natocena do podoby civky o delce cca 1m (ta antena je civka po cele delce). Moznosti tvorby zkracenych a pritom ziskovych anten jsou ruzne, minimalne by vam Cesky Radioklub pomohl nebo nekteri lidi/radiokluby v CZ, je vsak treba se ozvat na tech spravnych strankach/forech/BBS rubrikach. Juknete treba sem na EH antenu, aby jste meli predstavu.
http://www.radio-foto.net/radio/eh.php
Ano i Franta OK2FJ by Vam pomohl.



2)
Bohuzel predstava jak si napsal je z legislativniho hlediska nerealna. V propozicich AMSATu (http://www.amsat.org/amsat-new/index.php Torremolinos 1990), ktery schvalil ITU-IARU (http://www.iaru.org/, http://www.ok1mjo.com/all/ostatni/HAM/iaru_handbook_6-00.pdf a tez nadrazeny organ OSN-UNOOSA (http://www.oosa.unvienna.org/, http://www.unoosa.org/pdf/reports/ac105/AC105_832Add1E.pdf) je jasne receno (tedy pokud si ma pamet jeste pamatuje):
Uplink a soucasne downlink je v jednom HAM pasmu a soucasne AMSAT segmentu zakazan.
Jedina vyjimka je dvojice kmitoctu v 2m a to uplink 145.200MHz NFM a downlink 145.800MHz NFM. Pricemz tento LEO prevadec muze byt pouze na kosmickem rizenem telesu na jehoz palube je lidska posadka. Takze se dodnes jednalo jen o : STS-SAREX (rpt na STS), MIR-SAREX (rpt na MIRu) a v soucasnosti je tento prevadec na palube ISS.

Jedine co je povolene je crossband prevadec, kdy uplink je v jinem HAM-AMSAT pasmu nez je downlink a to dle standardizovane tabulky.
Mam jen starou tabulku: http://www.ok1mjo.com/all/ostatni/space_aircraft/Doppleruv_jev_by_OK1DDD.png, nova tabulka ma pasma az do 47GHz.

Navic S pasmo je povolene jen jako downlink pasmo, nikoliv jako uplink, rusilo by to totiz radiostronomii ve vesmiru (treba Astron). Jestli se nemejlim, tak to bylo takto narizeni prave kvuli ruseni vesmirneho radioteleskopu na LEO.

Takze vam zbyva jen tato kombinace:
rezim S - U/S , uplink 435-438MHz , downlink 2400-2450MHz.

Vzhledem k tomu, ze v drtive vetsine Amsatu, ktere pouzivali S pasmo jako downlink se pouzival SSB/FM segment prevazne v rozsahu 2403 az 2412MHz, tak doporucuji, aby jste tento downlink pouzivali taky. Je to proto, protoze hromada HAMu na planete si vyrobila downkonvertor prave z pasma 2400-2415MHz smerem dolu a pokud by jste pouzili kmitocet napriklad 2430MHz, tak by jste odrizli hromadu HAM od poslechu vaseho satu. Ono uz ted vnika v HAM hnuti to, aby neamaterske treba CubeSaty nepouzivali HAM pasma a HAM volaci znacky. Nebo je odsunout treba do pasma 6cm/3cm mimo mainstream pasma 2m/70cm. Ale i tak je dost HAMu, co nechteji vubec zadne CubeSaty v HAM pasmu. Zkratka, ze by se HAM pasmo pro tyto ucely melo propujcovat pouze tehdy, kdy teleso bude umoznovat i HAM komunikaci/aplikaci. V realu by to melo byt tak, ze si napriklad udelate svoji aplikaci s komunikaci ve vyssich HAM pasmech a soucasne bude na palube i treba HAM prevadec SSB linearni nebo kanalovej FM.
Zkratka nemelo by se "naštvávat" svetove HAM Amsat organizace a amteri co delaji Amsat provoz. Zatim je v navrhu treba to, aby pro CubeSaty co chteji pouzit i 70cm pasmo se vyclenilo pasmo treba 437.600-438.000MHz, kde by byli nekomercni/skolni aplikace s otevrenym radiovym protokolem. Ostatne s tim otevrenym protokolem je to uz ted, musite umoznit sledovat/dekodovat data co se prijmou.


3)
S timto souhlas, jen si s AMSATEM vykorespondujte vhodny kmitocet (oni vam ho prideli, musite vsak popsat co vas sat bude delat a jak a kde bude komunikovat nebo kde chcete aby komunikoval, jde o to, aby nebyla radiova koliza se stavajicimi projekty a s projekty, ktere se v soucasnosti schvaluji, zkratka kmitoctovou duples sadu by vam meli pridelit oni na zaklade vaseho realistickeho navrhu).

Ja jen bych chtel rici jednu vec, je to jen "rada" ze zkusenosti s mnoha obvody vcetne svabu FX614. Pokud chcete pouzit FX614 jako only TX vysilana data/majak, cili jako NF modulator dat, tak je to v poradku, ale v zadnem pripade ho nedoporucuji jako prijmac dat....chvenim a teplotou ujizdi prijimaci cast, vyzkouseno na nodech a APRS balonech. Jak jsem jiz napsal, silne doporucuji upravit tistak tak, aby jste misto FX614 pouzili TCM3105. Vim ze je blbe k sehnani, ale mnozi z RSYSu a APRS ho maji v supliku, napiste do prislusnych rubrik zadost o cc 8-10ks tohoto obvodu, nektere pro maketu, nektere pro odzkouseni a odladeni a jeden pro ostrou druzici.
Navic TCM3105 umoznuje nezavisle TX/RX i plne duplexne a pouhou zmenou sutru z 4.433MHz na 7.3728MHz to umi 2k4AFSK AX25 (takze staci elektronickej prepinac krystalu). To se pouziva na nekolika nodech a bezne uzkopasmove NFM TRX to zvladnou bezproblemove. Cili prepinacim tranzistorem/diodou mezi dvema SMD krystaly ziskate dvourychlostni modem. Jedine co je treba vyresit je prepinani SQUELCH obvodu.
Toto je vyhoda pro vas.
Zkratka, bezne to pojede 1k2 kvuli ostatnim radioamaterum, ale pokud budete potrebovat rychle "sosnout" data nebo uploadovat data, tak si pri preletu prepnete sat do rezimu 2k4 a zacnete 2x rychleji prenaset data a az skoncite, tak to opet prepnete do rezimu 1k2. Je to nejjednodussi a nejlevnejsi modifikace na vyssi rychlost, je to mnohem jednodussi nez tam davat FSK modem 9k6 FSK se sirkou pasma 22kHz v 25kHz kanalu.


4)
Psal jsem o APRS kvuli tomu, ze umoznuje prenaset i data, ja to tak delam, kdyz chci uploadovat EEPROM fw v TNC WX terminalu (stanice pocasi), tak se to prenasi v nekolika APRS paketech po 64 bajtech. Zkratka misto textu se prenasi binarni ASCII kod, ktery mi predtim rozlozil program 7plus (ten 7plus silne doporucuji, nevymyslejte kolo http://www.ok1mjo.com/all/ostatni/7PLUS/, http://www.ok1mjo.com/all/ostatni/BINSPLIT/). Dal by se pouzit i BINSPLIT, ale lepsi je 7plus, rozlozi binarni soubor do "ASCII textu" bez specialnich prikazovych znaku na zacatku ci konci radky tak, aby si to zadny terminalovy soft nespletl s prikazem, to binsplit neumi. Nadruhou stranu BINSPLIT neni tak "ukecany". Ale radeji 7plus, ten je 100% kompatibilni se vsema HAM data softy a vsichni amateri ho pouzivaji a dokonce je i pro Commodore Amigu, Apple, Linux, Atari ST...dohraju na muj web softy i pro ostatni pocitace.
Ja to delam tak, ze soubor nejdrive zkomprimuji a pak ten zip/arj rozkouskuju dle 7plus zadani na danej pocet kusu souboru nebo na danou velikost souboru. V pripade APRS kompatibility to jde natahnout az na 176bajtu...tusim, presneji by vam to rekli sysopove a zvlast Milan OK1MX na sysop APRS foru... http://www.hamradio.cz/forum/viewtopic.php?p=5073#p5073.
Dalsi info zde:
http://www.hamradio.cz/forum/viewtopic.php?p=4710#p4710
http://www.hamradio.cz/forum/viewtopic.php?p=4280#p4280
Pomuzou vam OK1COM a OK1MX, zaregistrujte se na tuto stranku pod nazvem vasi call nebo CZCubeSat, aby bylo hned vedeno o co go.

Lidi ve foru jsou dobri technici, programatori, navrhari, vyvojari. Nekteri pracuji ve vyvojarskych firmach.... urcite pomuzou, kdyz vy pomuzete jim/nam a to tak, ze alespon vystup bude v APRS formatu tak, aby jsme druzici mohli "poslouchat" a dekodovat i primo na rucce typu Yaesu VX-8DR, VX-8GR (http://www.cbradio.cz/doc/_HAM/Yaesu/VX-8G/) a Kenwood TH-D7 a TH-D72 (http://www.cbradio.cz/doc/_HAM/Kenwood/TH-D7/, http://www.aprs.cz/index.php?option=com_fjrelated&view=fjrelated&id=198&Itemid=191).
Bylo by super, kdyz by vsichni uzivatele tehle rucek mohli venku ci u okna primo cist texty a ramce na displeji radiostanice. A pochopitelne by to pomohlo i desitkam radioamateru co maji vozidlovou verzi TH-D72 v autech, je to typ Kenwood TM-D710 (http://www.cbradio.cz/doc/_HAM/Kenwood/TM-D710A/, http://www.aprs.cz/index.php?option=com_fjrelated&view=fjrelated&id=103&Itemid=102).

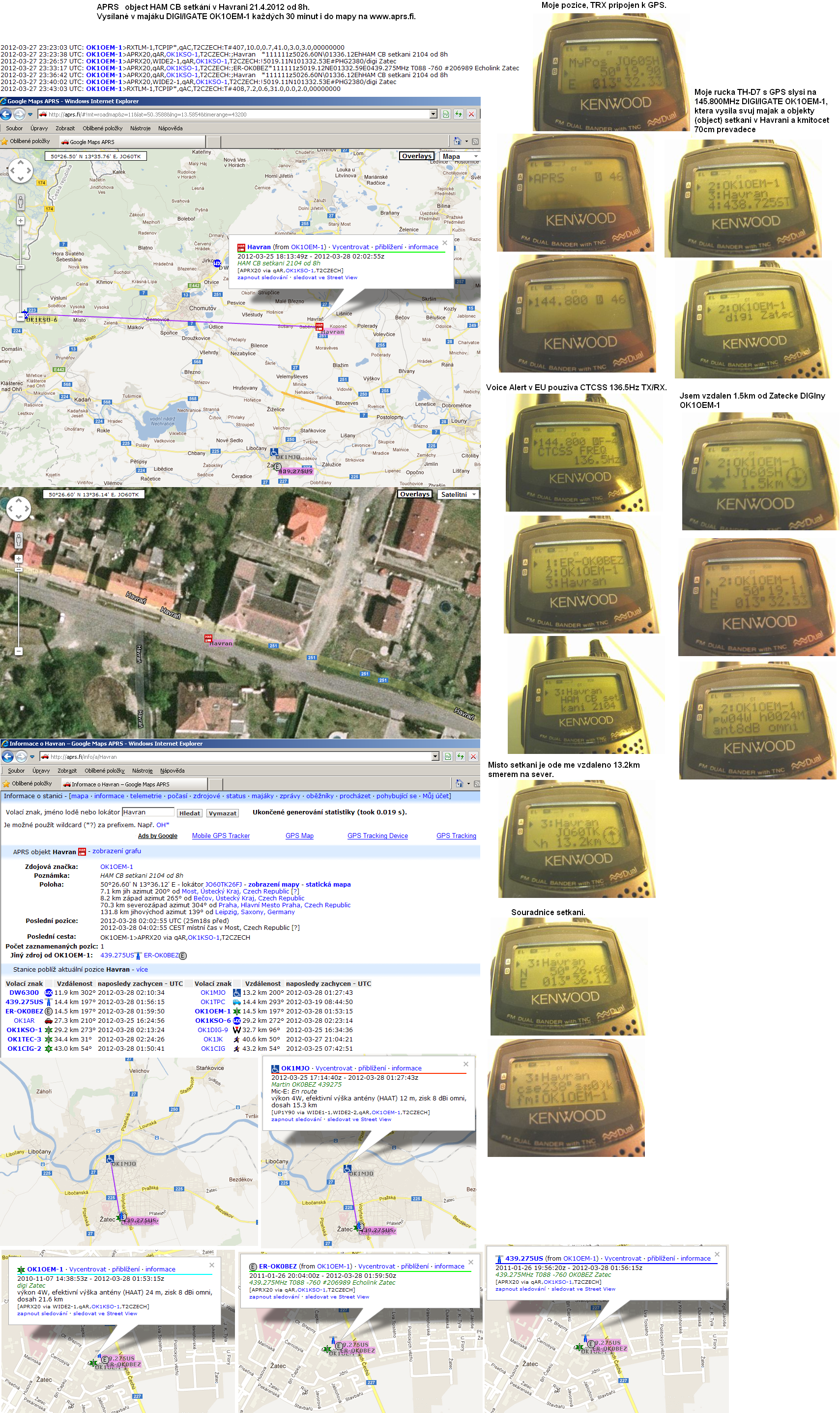

Takto vypada cteni APRS/packet-radio z ISS na 145.825MHz FM. A podobne by to mohlo vypada i od vas, cteni ci pouzivani vasi druzice HAMy teto planety (tim se vice odpropaguje vase cinnost po cele planete).



http://www.svgkablo.com.tr/ta1dx/kenwood/thd7monitor.htm

A takhle to vypada v HAM praxi kdy k temto TRX se pripoji bezna vozidlova GPSka firmy GeoSat.
http://www.hamradio.cz/aprs_new/soubory/images/geosat.jpg
TRX se s GPSkou propoji 3 zilovem vodicem (TX/RX/GND, v TRX je 3.5mm stereojack, GPS je to podobne). Otestoval jsem to i pro ISS, takze se mi na mape v aute/na brehu u vody atd.. zobrazovala planeta a na ni kde je ISS a stejne se muze zobrazovat i kde je vas satelit, pokud se to prolinkuje k Ludkovi OK7RB z vaseho stanoviste ci dalsich planetarnich stanovist (HAMove ve svete co maji Amsat systemy 70cm up/13cm dw propojene do nejblizsiho APRS IGATE), stejnym zpusobem se zobrazuji AMSAT-APRS druzice v aplikaci Google Earth http://aprs.fi/aprsupdate.kml?units=metric&units_temp=C.
Moc vas prosim, zkuste se nad tim zamyslet, vase sifrovana data up/dw to umoznuje prenaset taky, neni ceho se bat. Klicove je dodrzet "ramec". Technicti sysopove z APRS.cz jako OK1COM/OK1MX vam pomuzou to vytvorit v jazyku C-uLinux pro vas mikrocip. APRS ma totiz otevreny protokol.


5)
Urcite Vam nejaky HAM pomuze, ale ozvete se na spravnych serverech, ne tady.
Doporucuji:
a) HAM-PR/BBS rubrika OKINFO, nazev msg: Ceska HAM druzice pomoc
b) APRS forum,http://www.hamradio.cz/forum/viewtopic.php?p=5259#p5259, http://www.hamradio.cz/forum/viewtopic.php?p=5073#p5073
c) cb-radio forum a v rubrice HAM vytvorit nove vlakno s nazvem Ceska HAM druzice pomoc http://www.cbradio.cz/forum/list.php?28

Na vsech 3 forech v prvni msg vytvorit odkazy na zbyvajici 2 fora, tak aby se dalo jednodusse kliknout na dalsi web. Je jasne, ze HAM BBS NAGANO je pod heslem jen pro radioamatery, takze tam date odkaz tento: http://nagano.cz:8080/



6)
Jo, Karel je machr. Udelal navrh uprav TNC GC12AX z GESu a ja je odladil a odzkousel, pak vytvoril navod.
http://www.ok0bez.com/files/aprs/TNC2-GC12AX_GES/upravy_GC12AX_dle_OK1MJO_a_OK2SCS/
Ano, i tento derivat TNC2 jde pouzit pro pozemni GTW (GateWay) a to i dvourychlostni 1k2 a 2k4, staci sutr a prikazove v TiNY 27c512 misto 27c256 menit sw. Ja jsem pak udelal upravu v tom, ze misto 27c256 jsem tam dal 24lc256 a RAMku podrzel dobijeci AKU, takze se drzely hodiny/datum, ale to lze udelat i pomoci DCF hodinoveho modulu co by byl napojen k EEPROMce, kam by se pres IIC do RAMky dohraval jednou za minutu aktualni cas.


7)
OK, souhlas, v tomto projektu na to kaslete, bude to hold klasicky "monolit" TRX.
Jen bych doporucil, aby u NF modulatoru na vysilaci byl paralelne pripojen nejaky "monolit" typu 12c508, ktery by generoval CW majak paralelne k AX25AFSK modulaci z hlavniho TCM3105 modemu.
Bylo by to jako urcite zaloha, kdyz by se vse porouchalo/poskodilo/znicilo a TX by byl v poradku, tak aby to alespon vysilalo majak kdyz uz nic jineho.
Samozrejme predpokladam, ze konstrukce napajeni z FTV bude nezavisla na AKU, to v pripade kdyz AKU ci ic zdroje odejdou do vecnych lovist, tak aby TX s PIC majakem alespon dokazal vysilat kdyz budou FTV osvetleny Sluncem. Podobne jako je tomu v soucasnosti tusim u AO-7.

Presto mi to nedalo a podival jsem se na soucasnou soucastkovou zakladnu. Existuji DIL svaby co maji v sobe DDS (az QAM256 v rozsahu 32-520MHz) a SDR (14b-270MS/s v rozsahu 40-1800MHz, dynamika -114dBm az -20dBm) s pohyblivejma pasmovejma propustma na bazi zpetnovazebniDDSgenerator s varikapem+L a uCPU na bazi ARM12 (svab ma 4MB flash, 256kb eeprom, 16MB RAM) + TI DSP vse v jednom cipu za 1400Kc s vykonem na vystupu 10mW. Takze staci na vystup dat PA s pasmovou propusti a je vse vyreseno s minimalnim elektrickym odberem.

Zajimava je taky tato web stranka.
http://amend.gmxhome.de/



8)
Radioamateri vyvojari, ktere najdete na tech jiz zminovanych forech by mohli pomoci s tim, aby data byla pro vas sifrovana a soucasne, aby alespon vystup byl APRS kompatibilni pro volny prijem.
A soucasne by eventualne mohli pomoci s druhym prevadecem, treba NFM se subtonem CTCSS, kde 2m by byl vstup a 10m vystup.
Predstavoval bych si to tak, ze by to bylo ve velikosti pulky krabicky od cigaret.

145.850MHz NFM / CTCSS 88.5Hz prijem v kroku/sirce 12k5.
29.350MHz NFM bez CTCSS vykonem mezi 300 az 1000mW.

Pasmo 10m ma tento rozsah a je urceno jen pro downlink:
29.300-29.510MHz (stara norma byla az do 29.550MHz)

Zajimavosti je, ze jeste jedno KV pasmo je urceno pro sat provoz (i kdyz jen uplink) a to 21.200-21.300MHz (mody K,KA,KT,T).
System 21MHz uplink / 29MHz downlink meli prevazne ruske druzice.
Ac by to na prvni pohled bylo "zastarale" pouzivat tato KV pasma, tak je faktem, ze tyto druzice byli nejvice pouzivany, protoze KV vysilac na 21MHz ma "kazdy" a nezavislej prijimac na 29MHz ma taky "kazdy" (staci i SSB CB vysilacka do 6kKc).
Pro provoz stacilo pouzit dva galvanicky oddelene dipoly vedle sebe.
Ty ruske satelity pouzivali zkracene "autoanteny" podobne jako na CB pasmo autoanteny typu DV27. Takze rozkladaci "bič" pro 21MHz byl cca 2m dlouhy a asi 120cm byl dlouhy druhy "bič" pro pasmo 29MHz.
Popravde, toto by byl nejidealnejsi mod)
Ale do CubeSatu by se nevesel, leda tak v podobe feritove magneticke dvojite anteny.


9)
Tady si nerozumime, ja jsem nenapsal SSTV ci A-SSTV.
Napsal jsem D-SSTV coz je uplne neco jineho.
Principialne palubni uCPU sebere jpg soubor co pred chvilkou vytvoril fotak do palubni flash pameti pres IIC/ISP.
Tento soubor zkomprimuje z rozkouskuje (podobne jako binsplit/7plus) obrazek a pak je po castech vysila v DRM modulaci (http://www.drm.org), konkretne v modu uzkopasmove (do 2.6kHz NF) DRM modulace. Softy a zdrojaky v C jsou v otevrenem kodu. Navic tovarni prijimace digitalniho rozhlasu na dlouhych/strednich a kratkych vlnach toto vysilani umi zachytit a dekodovat. Tedy jen hlas, s datama jsem to nezkousel i kdyz si myslim, ze by ze souborem prijimac nalozil jako s jinejma MOT (Multimedia Object Transfer v T-DABu/DVB-T a DRM) a ulozil soubory na SD kartu co mam v prijimaci Himalaya DRM2009.
Ten C kod/jazyk staci prepsat do uCPU a pak by to melo fungovat takto:
Nonstop by sat vysilal aktualni fotku (a v ni vparsovany datum/cas/pozice-lokator staci + par telemetrickych dat...napeti/teplota atd..) v norme D-SSTV, kvalita je dana kvalitou fotaku a vhodneho souboru (jpg, png, pcx, tiff).
Suprove by bylo, kdyz by jeden kvalitni fotak snimal Zem pod sebou v nejvetsim pixelovem rozliseni bez zoom priblizeni a druhej fotak v sub miniaturni podobe (ted jeden letuji ma podobu smd elektretoveho mikrofonu do telefonu o prumeru 3mm a vysce 1mm s pevnou optikou od 15cm do nekonecna, fousy kolem dokola pro napajeni jsou +1.9Vdc az +5Vdc pri 16mA, GND, SDA, SCL) by mohl byt na konci 50cm "vystrelovaciho" perka uchyceny tak, aby snimal jak Sluncem osvetlenou druzici s FTV panely, tak soucasne i casti Zeme s tim, ze za vsim na pozadi by byl cerny vesmir s obcas viditelnym Mesicem nebo Sluncem. Zkratka nadherna technicka fotografie.
Podobne jako kdyz tusim DAWN proletala okolo Marsu a udelala fotky Marsu s pohledem pres FTV panel, krasnej technickej snimek.

Myslim, ze by byli hodnotnejsi fotky kdyz fotak zabere dohromady druzici se Zemi a vesmirem na pozadi. Soucasne se opticky prekontroluje satelit, jestli neni poskozeny.

Softy pro WinDRM (uzkopasmova verze digi rozhlasu DRM), ktery se nejvice pouziva, si ztahnete zde:
http://www.ok1mjo.com/all/ostatni/HAM_digital_voice/

FDMDV se pouziva hlavne na kratkych vlnach v USA a
NBTV je rychlobezna digitalni televize. Neco jako ATV v 2.5kHz NF co prenese radiostanice.
Mimochodem televizni prenos z Mesice pri projektu Apollo byl prave NBTV system, kde doprovodnej zvuk byl paralelne prenasen v AM modulaci z LEMu nebo paraboly roveru (oba kmitocty zachytaval jeden ze tri velkych "taliru" na Zemi soucasne, a oba televizni signaly se paralelne prenaseli az do Hustonu, vcetne doprovodneho zvuku).
Takze si to vyzkousejte a zaexperimentujte. Staci si to nainstalovat do vaseho PC a muzete zkouset.
Ti z Vas co nemaji radioamaterskou volacku, pouzijte CB volacku dle CTU vyhlasky, tedy CZxYYY kde x je prvni cislo vaseho PSC a YYY si muzete vymyslet samy....treba prvni pismena vaseho jmena a prijmeni.
A jak to v realu muzete prenaset?
Bud pred PMR vysilacky za 200Kc z TESCA (interface je jednoduchy)
nebo pres GSM telefon, staci mic telefonu prilozit k repraku PC a na druhe strane obracene, ano, obraz/data se prenaseji pomoci zvuku, ktery dokaze prenest telefon/vysilacka, tedy v rozsahu asi 300Hz az 3000Hz NF.
Toto je nejen pro CZCube lidi z projektu, ale i pro vas ostatni co jste na Kosmo forum, zkousejte/experimentujte
Vzdyt je to pro vas.

Davide, jak rikam, ne A-SSTV (analogova SSTV...mody Martin M1/robot atd. co bylo na ISS atd..), ale D-SSTV.
Zkratka nejlepsi by bylo vytvorit jednoduchej FM vysilac a 29MHz pasmo s civkovou indukcni antenkou o velikosti 2cm krychlovych (nebo pouzit zkracenou autoantenu o delce 52cm a soucasne na konci "prilepit" tu mikrokameru se sirokouhlym objektivem 140st temer jak "rybi oko", staci uprostred te civkove anteny-bice protahnout 5 zil petilinky pro napajeni a data z te kamery nalepene na konci teto kratkovlnne anteny pro pasmo 29.4MHz FM. Vysilaci modulace bud USB-DRM QAM nebo FM-QAM) a hotovo.

Nebo k FM vysilaci na 2.4GHz udelat druhy vysilac (oba napojit na vysilaci antenu pres filtr/cirkulator), ktery by nonstop vysilal obrazky/videa v norme D-SSTV/WinDRM z uCPU "jednocipu".
Podobne jako to bylo u AO-51.
http://farm6.static.flickr.com/5293/5406273951_f09d07ed7e_o.jpg
http://www.arissat1.org/v3/
http://www.amsat.org/amsat-new/echo/CTNews.php



Takto jsem to myslel, ze by skoly po svete naladili jednoduchy FM prehledak do 2.5GHz (nejlevnejsi je za 1200Kc, to si skola muze dovolit) a k nemu pripojit sitovou ziskovou antenu na WiFi. Zvukovy vystup by napojili na notebook/stolni PC a pomoci softu WinDRM (byl by ke stahnuti treba na vasi strance, aby to ucitele skol nemuseli hledat, pripadne jim tam rovnou nabidnete e-shop za pomoci treba Elixu/DD-Amteku atd.., aby skoly/organizace nejen v CZE meli co nejjednodussi a nejlevnejsi moznost si zajistit prijimac se softem) a pres videoprojektor by si zobrazili to co zachytavaj.
Toto by mohlo byt za pomoci Ceske Kosmicke Kancelare atd... soucasti vyuky na strednich a zakladnich skolach...pri hodine fyziky na elektroprumyslovce.
Zkratka jedno souvisi s druhym
Dalsi druzici vyrobite/vystrelite pouze s podporou skol/prumyslu/Ceske Kosmicke Kancelare....... staci takoveto natuknuti ?

Takze na paralelnim radiovem FM vystupu by byl trvale signal D-SSTV/WinDRM http://www.youtube.com/results?search_query=WinDRM&oq=WinDRM&aq=f&aqi=g1&aql=&gs_sm=e&gs_upl=17578l18735l0l19813l6l6l0l0l0l0l250l845l1.4.1l6l0 pripadne NBTV (mohlo by se to stridat, byl by videt pohyb Zeme), ale urcite ne FDMDV nebo AOR9900, ktery je tak oblibeny v USA na kratkych vlnach (http://www.aorja.com/others/ard9900.html, http://www.youtube.com/results?search_query=FDMDV&oq=FDMDV&aq=f&aqi=g1&aql=&gs_sm=e&gs_upl=9313l10703l0l10969l5l5l0l1l1l0l234l797l0.1.3l4l0).



10)
Bohuzel, ma invalidita mi uz nedovoluje neco delat. Pravda, momentalne pomaham tatovi s pripravou pro letovani tech soucastek, ale sam uz nejsem schopen udelat nic.
A jak jsem napsal v bode 5), urcite se najdou lidi co pomuzou. Je fakt, ze asi budou chtit, aby na palube byla i ciste HAM aplikace, staci treba ten D-SSTV kamerovej vysilac. Jen je treba, aby jste vy z projektu napsali do vsech tri serveru (do NAGANA pouze pod CALL, pristup pres web rozhrani vam vytvori Lada OK1ZIA http://www.nagano.cz/wiki/REGISTRACE_-_Pravidla_provozu_OK0NAG.
V emailu co mu napisete napiste, ze souhlasite s pravidly OK0NAG, a ze chcete pro svoji call (tu mu napiste) konkretni heslo (at si nemusite pamatovat nahodne vygenerovane) a ze chcete pristup do:
a) web BBS
b) telnet nagana (je to pak stejne jako kdyz se pripojujete na nod)
c) do DX clusteru OK0DXI

Pripadne na NAGANu muzete mit kopii Vaseho webu http://www.nagano.cz/wiki/Co_nab%C3%ADz%C3%AD_NAGANO_%3F.





Povzbuzujici fotky a informace nejen pro CZCube.
http://www.amsat.org/amsat-new/images/fck_images/AMSAT-OSCAR_Space_Day_5-7-11%281%29.pdf
http://www.amsat.org/amsat-new/images/fck_images/2011_President_Annual_Report%281%29.pdf
http://www.oosa.unvienna.org/pdf/bst/BSTI_Presentation_January2011.pdf
Kompletni modemovej vysilac pro packet-radio na 2400MHz.
http://www.id-elektronik.de/en/produkte/packet/index.htm
http://www.kuhne-electronic.de/produkte/transverter/kit-23-ghz-23g2-oscar.html
http://www.tapr.org/products.php


Mimochodem i me zaujala konstrukce presneho 10MHz oscilatoru od Jamese G3RUH. Takovej presnej oscik rizenej z GPS se hodi vsude, treba i na palube CubeSatu kdyz by se system resil jako DDS/SDR.
http://www.jrmiller.demon.co.uk/projects/ministd/frqstd0.htm
http://www.jrmiller.demon.co.uk/projects/ministd/manual.pdf
Pokud je k dispozici presny kmitoctovy normal, tak pak muze SDR zachytit a zpracovat signaly z GPS a vyhodnotit rychlost a polohu s presnosti na 11km nezavisle na "blokovani" komercnich GPS prijimacu od vysky 18km a soucasne rychlosti tusim 518km/h.
Videl jsem na webu ruske schema s SDR prijimacem do druzice (GPS prijem) co nema omezeni a jako kmitoctovej normal tam je rubidiovej krystal.











[Upraveno 05.2.2012 -=RYS=-]

10.2.2012 - 06:37 -
K tomu co jsem jiz napsal je dobre pro vysvetleni si stahnout tuto publikaci http://rxsat.sh.cvut.cz/download/1566283244/Martin_Bruchanov_-_Obrazova_komunikace_na_KV.pdf.
Je to na strance http://bruxy.regnet.cz/web/hamradio/CZ/obrazova-komunikace-na-kratkych-vlnach/.


Zde se doctete i o D-SSTV modu.


28.3.2012 - 12:51 -
Trochu k APRS.
Spustil jsem objekt Havran... je tam sraz HAM/CB 21.4.2012/8h.

A takhle to "posloucham" na rucni vysilacce.
http://www.ok0bez.com/files/aprs/APRS_object_CB-HAM_setkani_v_Havrani_u_Mostu_21042012_od_8h.png

Bylo by fajn, kdyz by stejnym zpusobem slo monitorovat via APRS i CZCubesat na LEO.


11.9.2013 - 23:16 -
Ak ma pamat neklame, hovorilo sa tu o efektivnych vyskach pre slnecne plachetnice a plachtenie, okolo 600km.

ak som ale hodil do grafu balonovu druzicu Echo1,
tak som ju vrazil radsej medzi elipticke sondy, pretoze v kratkom case kruhovu drahu zamenila vdaka slnecnemu vetru a magnetosfere za elipticku a predvadzala nevidane veci...

http://www.jediny.eu/wp-content/uploads/2013/09/fly-time-eliptical-mini.jpg

(na grafe je pricentrum a apocentrum pre kazdu sondu zvlast spojene farebnou plochou)

v okamihu jak pericentrum kleslo pod 1000km, islo dolu aj apocentrum a ako jedna z mala sond posledny obeh koncil vo vyske 394km (posledny obeh pred volnym padom... to niektore KH obiehali este na 116km)

Otazka
Aku maju sancu plachetnice s pasivnou plachtou, resp. co je mozne ocakavat...?
Edit:
Mohli mat na Echo 1 podstatny vplyv elektrostaticke sily? [Editoval 12.9.2013 martinjediny]

20.11.2014 - 23:58 -
Cubesat Plachetnice Planetary Society: nostalgicky jsem si zavzpomínal, jak jsme na czCube uvažovali rozvinout solární plachtu... :-)
http://www.planetary.org/blogs/jason-davis/2014/20141113-lightsail-burn-wire-redesign.html

myslím, že můj rozlet zbrzdila ekonomická krize a otřesy spojené s růstem firmy. třeba se něčeho takového dožiju v důchodu...

06.9.2015 - 17:25 -
Zajímavé, že Planetary society plánuje prakticky stejnou navigační strategii, o které jsem přemýšlel před 10 lety pro solární plachtu na czCube (uznávám, že to asi napadne každého :-)
http://www.planetary.org/blogs/jason-davis/2015/20150904-lightsail-km-per-day.html

nějak jsem asi přehlédl, čím chtějí tou plachtou otáčet (co použijí k manévrování za pohn - setrvačníky? czCube uvažovala o cívkách...)

<<  5    6    7    8  >>


Stránka byla vygenerována za 0.404558 vteřiny.
